Hinweis: Wenn die Schiebeschalter S2-S4 auf OFF stehen, erfolgt die Einstellung der
Baudrate über den CAN-Bus mit SDO #2027.
Hinweis: Wenn mindestens ein Schiebeschalter S2-S4 auf ON steht, kann die Baudrate
nicht über den CAN-Bus verändert werden.
2.3 CAN Abschluss-Widerstand

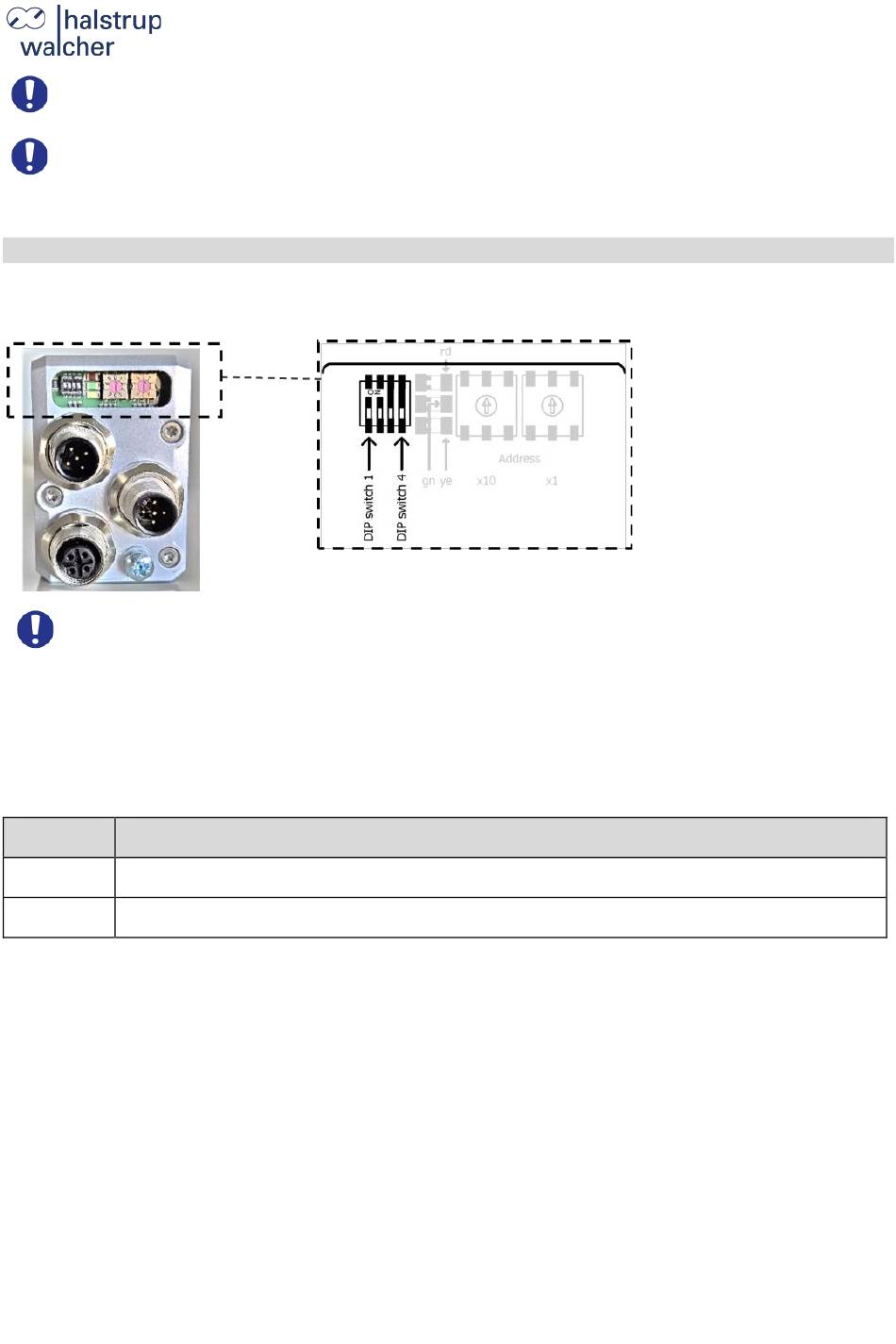

Sie können über den Schiebeschalter S1 (DIP switch 1) den CAN Abschluss-Widerstand (120 Ω)
einstellen.
Hinweis: Bei Linientopologie erfolgt die Busterminierung an beiden Enden des
Netzwerkes.
Nach dem Entfernen des Verschlussstopfens gelangen Sie an die Bedien- und Statuselemente.
Zum Verstellen der Schalter benötigen Sie einen nicht-leitenden spitzen Gegenstand (bspw.
Schraubendreher).
Entnehmen Sie die Einstellung für den Abschlusswiderstand der nachfolgenden Tabelle und
stellen Sie den Schiebeschalter S1 (DIP switch 1) entsprechend ein:
S1 Bedeutung
OFF Abschluss-Widerstand deaktivieren
ON Abschluss-Widerstand aktivieren
