MONTAGE UND INSTALLATION
Sofern das Ölnebeldetektorsystem in Ex- geschützten Bereichen betrieben
wird, sind die entsprechenden Sicherheitshinweise zu beachten.
Sicherheitshinweise für Ex- Bereiche
Wurden die Schritte in Kapitel 6.5.1 bis 6.5.5 erfolgreich abgeschlossen, kann mit dem
Funktionstest begonnen werden. Bitte führen Sie dazu nachfolgende Schritte aus:

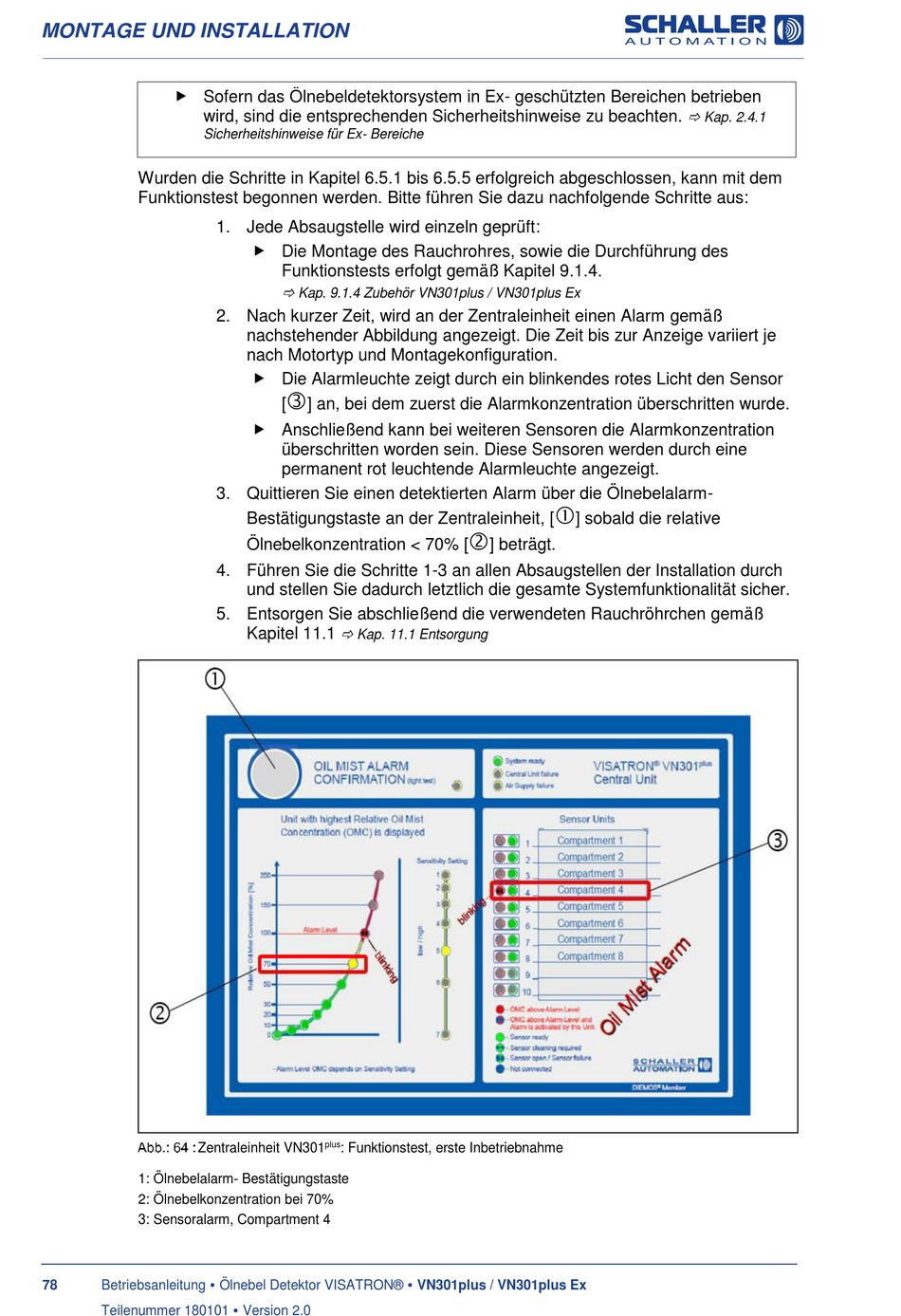

Zentraleinheit VN301
1: Ölnebelalarm- Bestätigungstaste
2: Ölnebelkonzentration bei 70%
3: Sensoralarm, Compartment 4
Betriebsanleitung Ölnebel Detektor VISATRON® VN301plus / VN301plus Ex
78
Teilenummer 180101 Version 2.0
1. Jede Absaugstelle wird einzeln geprüft:
Die Montage des Rauchrohres, sowie die Durchführung des
Funktionstests erfolgt gemäß Kapitel 9.1.4.
Kap. 9.1.4 Zubehör VN301plus / VN301plus Ex
2. Nach kurzer Zeit, wird an der Zentraleinheit einen Alarm gemäß
nachstehender Abbildung angezeigt. Die Zeit bis zur Anzeige variiert je
nach Motortyp und Montagekonfiguration.
Die Alarmleuchte zeigt durch ein blinkendes rotes Licht den Sensor
[
] an, bei dem zuerst die Alarmkonzentration überschritten wurde.
Anschließend kann bei weiteren Sensoren die Alarmkonzentration
überschritten worden sein. Diese Sensoren werden durch eine
permanent rot leuchtende Alarmleuchte angezeigt.
3. Quittieren Sie einen detektierten Alarm über die Ölnebelalarm-
Bestätigungstaste an der Zentraleinheit, [
Ölnebelkonzentration < 70% [
4. Führen Sie die Schritte 1-3 an allen Absaugstellen der Installation durch
und stellen Sie dadurch letztlich die gesamte Systemfunktionalität sicher.
5. Entsorgen Sie abschließend die verwendeten Rauchröhrchen gemäß
Kapitel 11.1
Kap. 11.1 Entsorgung
plus
: Funktionstest, erste Inbetriebnahme
] sobald die relative
] beträgt.
Kap. 2.4.1
