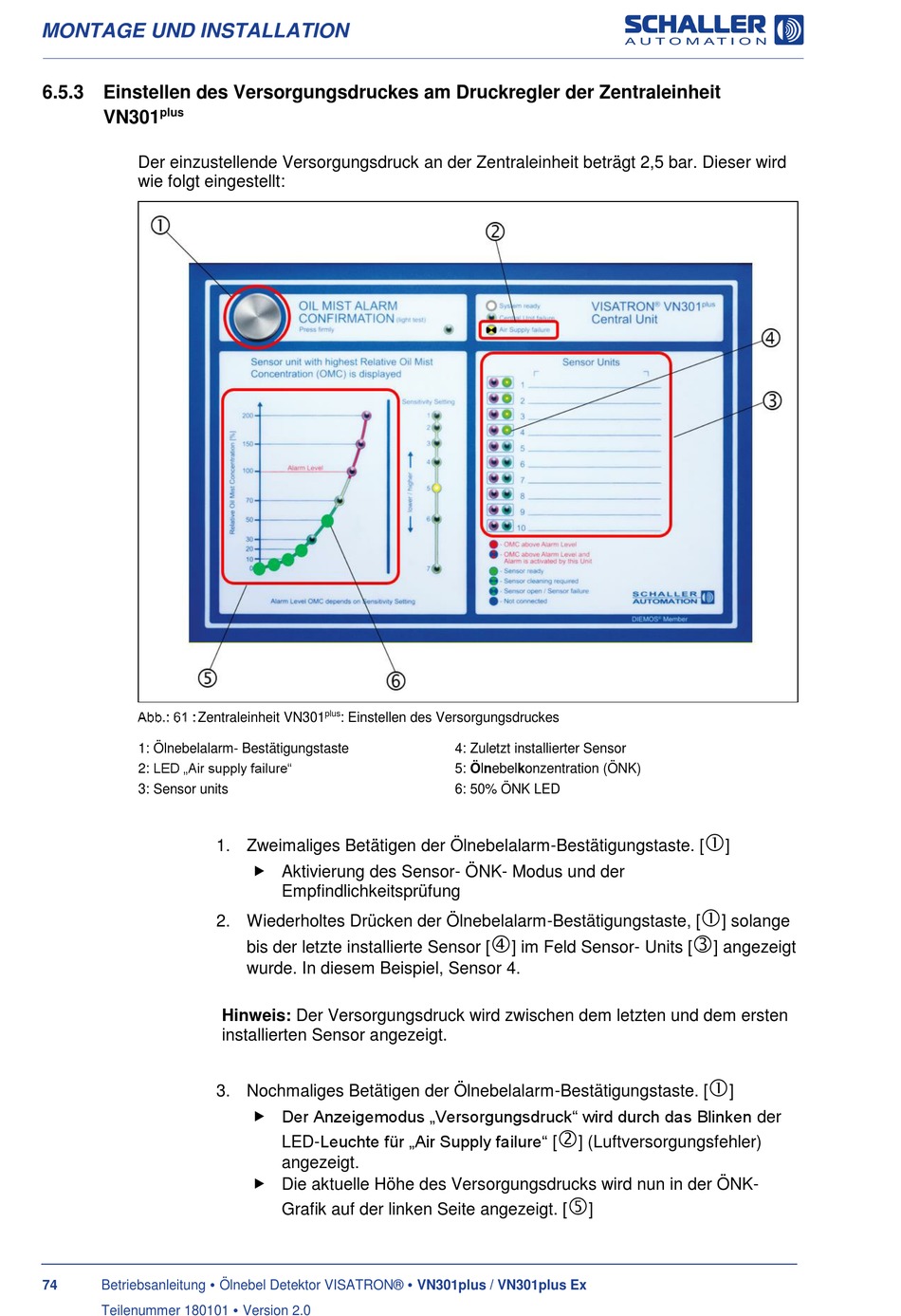

MONTAGE UND INSTALLATION
6.5.3 Einstellen des Versorgungsdruckes am Druckregler der Zentraleinheit
plus
VN301
Der einzustellende Versorgungsdruck an der Zentraleinheit beträgt 2,5 bar. Dieser wird
wie folgt eingestellt:
Zentraleinheit VN301
1: Ölnebelalarm- Bestätigungstaste
2: LED „Air supply failure"
3: Sensor units
Betriebsanleitung Ölnebel Detektor VISATRON® VN301plus / VN301plus Ex
74
Teilenummer 180101 Version 2.0
plus
: Einstellen des Versorgungsdruckes
1. Zweimaliges Betätigen der Ölnebelalarm-Bestätigungstaste. [
Aktivierung des Sensor- ÖNK- Modus und der
Empfindlichkeitsprüfung
2. Wiederholtes Drücken der Ölnebelalarm-Bestätigungstaste, [
bis der letzte installierte Sensor [
wurde. In diesem Beispiel, Sensor 4.
Hinweis: Der Versorgungsdruck wird zwischen dem letzten und dem ersten
installierten Sensor angezeigt.
3. Nochmaliges Betätigen der Ölnebelalarm-Bestätigungstaste. [
Der Anzeigemodus „Versorgungsdruck" wird durch das Blinken der
LED-Leuchte für „Air Supply failure" [
angezeigt.
Die aktuelle Höhe des Versorgungsdrucks wird nun in der ÖNK-
Grafik auf der linken Seite angezeigt. [
4: Zuletzt installierter Sensor
5: Ölnebelkonzentration (ÖNK)
6: 50% ÖNK LED
] im Feld Sensor- Units [
] (Luftversorgungsfehler)
]
]
] solange
] angezeigt
]
