MONTAGE UND INSTALLATION

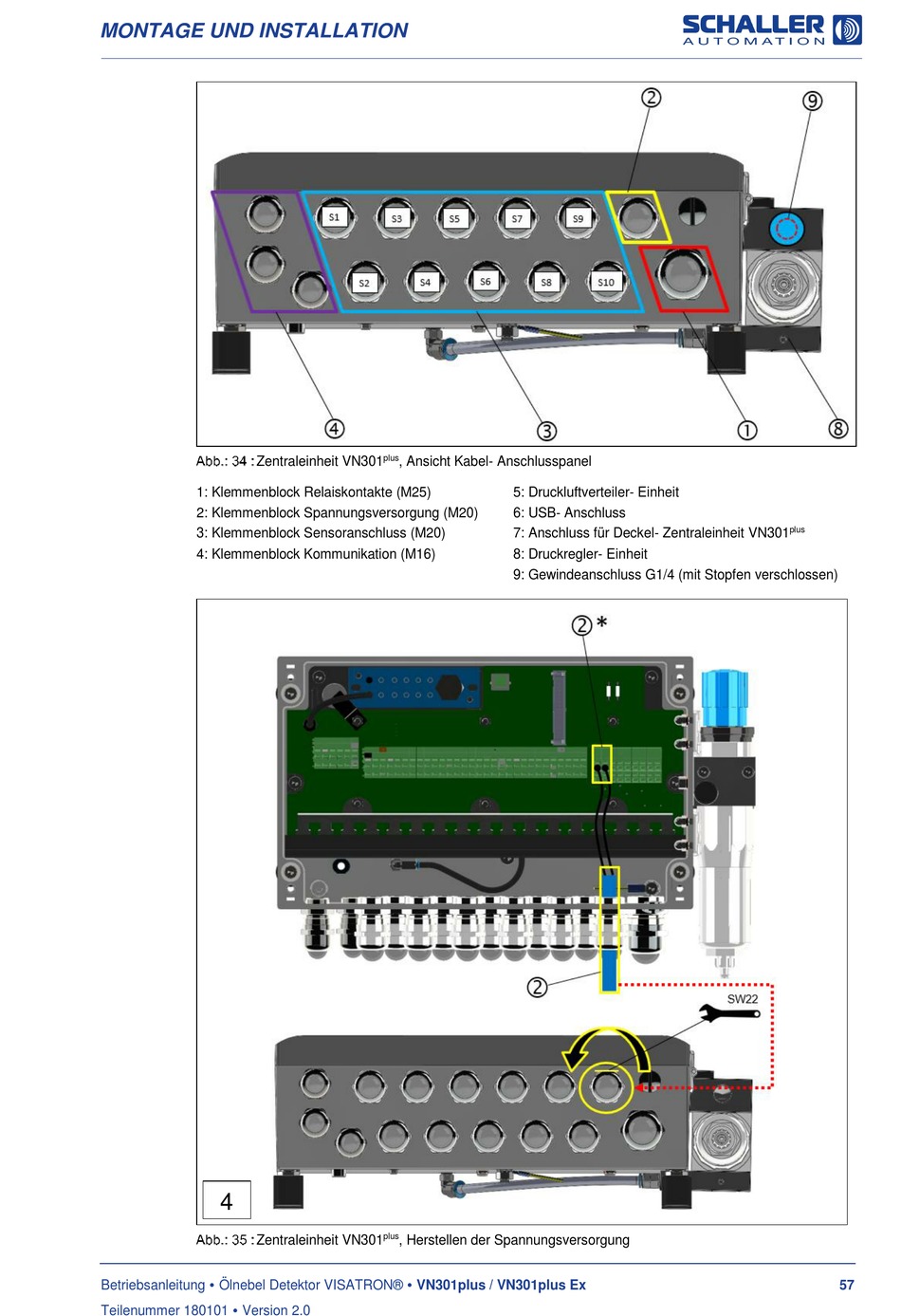

Zentraleinheit VN301
1: Klemmenblock Relaiskontakte (M25)
2: Klemmenblock Spannungsversorgung (M20)
3: Klemmenblock Sensoranschluss (M20)
4: Klemmenblock Kommunikation (M16)
4
Zentraleinheit VN301
Betriebsanleitung Ölnebel Detektor VISATRON® VN301plus / VN301plus Ex
Teilenummer 180101 Version 2.0
plus
, Ansicht Kabel- Anschlusspanel
5: Druckluftverteiler- Einheit
6: USB- Anschluss
7: Anschluss für Deckel- Zentraleinheit VN301
8: Druckregler- Einheit
9: Gewindeanschluss G1/4 (mit Stopfen verschlossen)
plus
, Herstellen der Spannungsversorgung
plus
57
