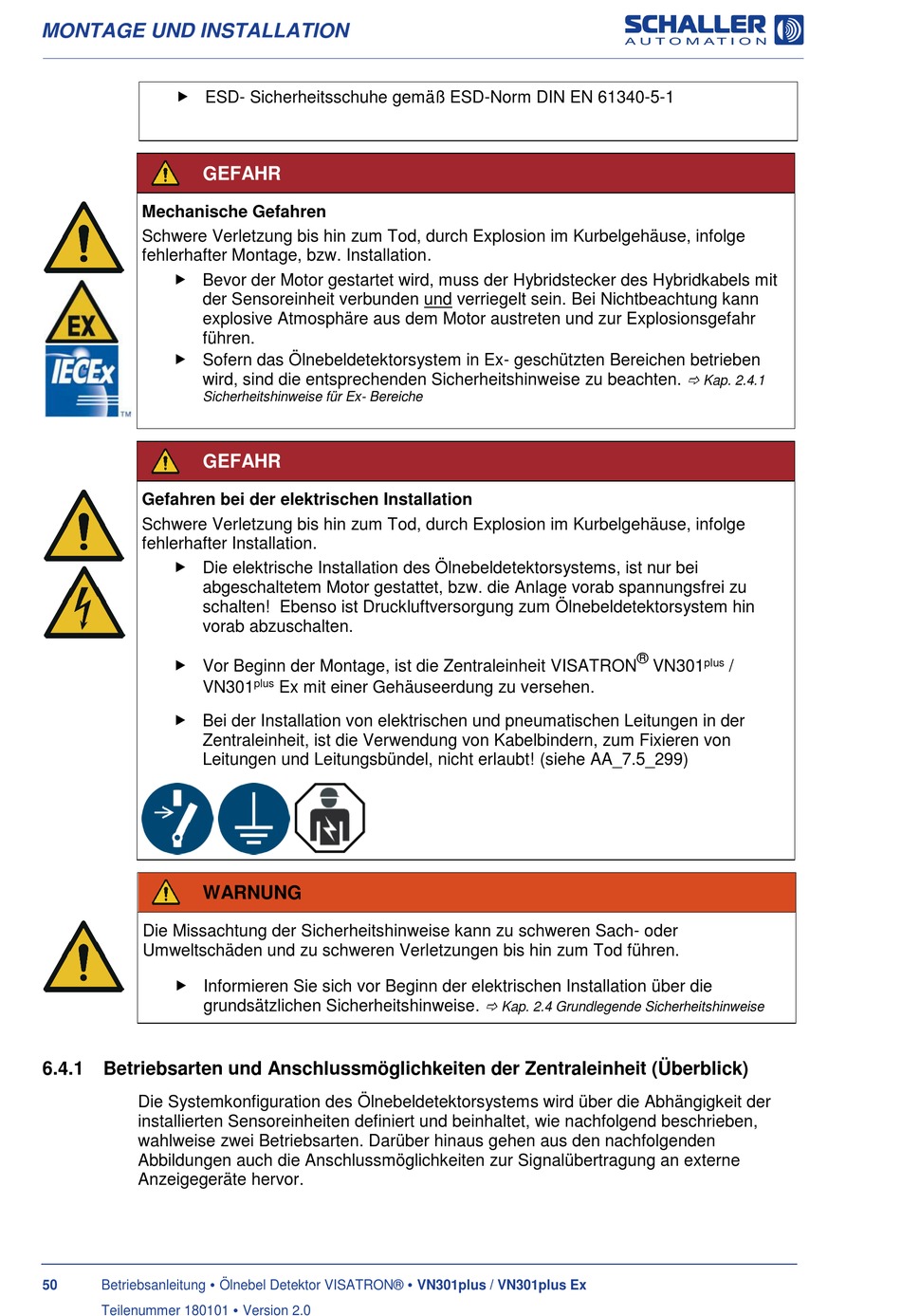

MONTAGE UND INSTALLATION
ESD- Sicherheitsschuhe gemäß ESD-Norm DIN EN 61340-5-1
GEFAHR
Mechanische Gefahren
Schwere Verletzung bis hin zum Tod, durch Explosion im Kurbelgehäuse, infolge
fehlerhafter Montage, bzw. Installation.
Bevor der Motor gestartet wird, muss der Hybridstecker des Hybridkabels mit
der Sensoreinheit verbunden und verriegelt sein. Bei Nichtbeachtung kann
explosive Atmosphäre aus dem Motor austreten und zur Explosionsgefahr
führen.
Sofern das Ölnebeldetektorsystem in Ex- geschützten Bereichen betrieben
wird, sind die entsprechenden Sicherheitshinweise zu beachten.
Sicherheitshinweise für Ex- Bereiche
GEFAHR
Gefahren bei der elektrischen Installation
Schwere Verletzung bis hin zum Tod, durch Explosion im Kurbelgehäuse, infolge
fehlerhafter Installation.
Die elektrische Installation des Ölnebeldetektorsystems, ist nur bei
abgeschaltetem Motor gestattet, bzw. die Anlage vorab spannungsfrei zu
schalten! Ebenso ist Druckluftversorgung zum Ölnebeldetektorsystem hin
vorab abzuschalten.
Vor Beginn der Montage, ist die Zentraleinheit VISATRON
VN301
Bei der Installation von elektrischen und pneumatischen Leitungen in der
Zentraleinheit, ist die Verwendung von Kabelbindern, zum Fixieren von
Leitungen und Leitungsbündel, nicht erlaubt! (siehe AA_7.5_299)
WARNUNG
Die Missachtung der Sicherheitshinweise kann zu schweren Sach- oder
Umweltschäden und zu schweren Verletzungen bis hin zum Tod führen.
Informieren Sie sich vor Beginn der elektrischen Installation über die
grundsätzlichen Sicherheitshinweise.
6.4.1 Betriebsarten und Anschlussmöglichkeiten der Zentraleinheit (Überblick)
Die Systemkonfiguration des Ölnebeldetektorsystems wird über die Abhängigkeit der
installierten Sensoreinheiten definiert und beinhaltet, wie nachfolgend beschrieben,
wahlweise zwei Betriebsarten. Darüber hinaus gehen aus den nachfolgenden
Abbildungen auch die Anschlussmöglichkeiten zur Signalübertragung an externe
Anzeigegeräte hervor.
