MONTAGE UND INSTALLATION

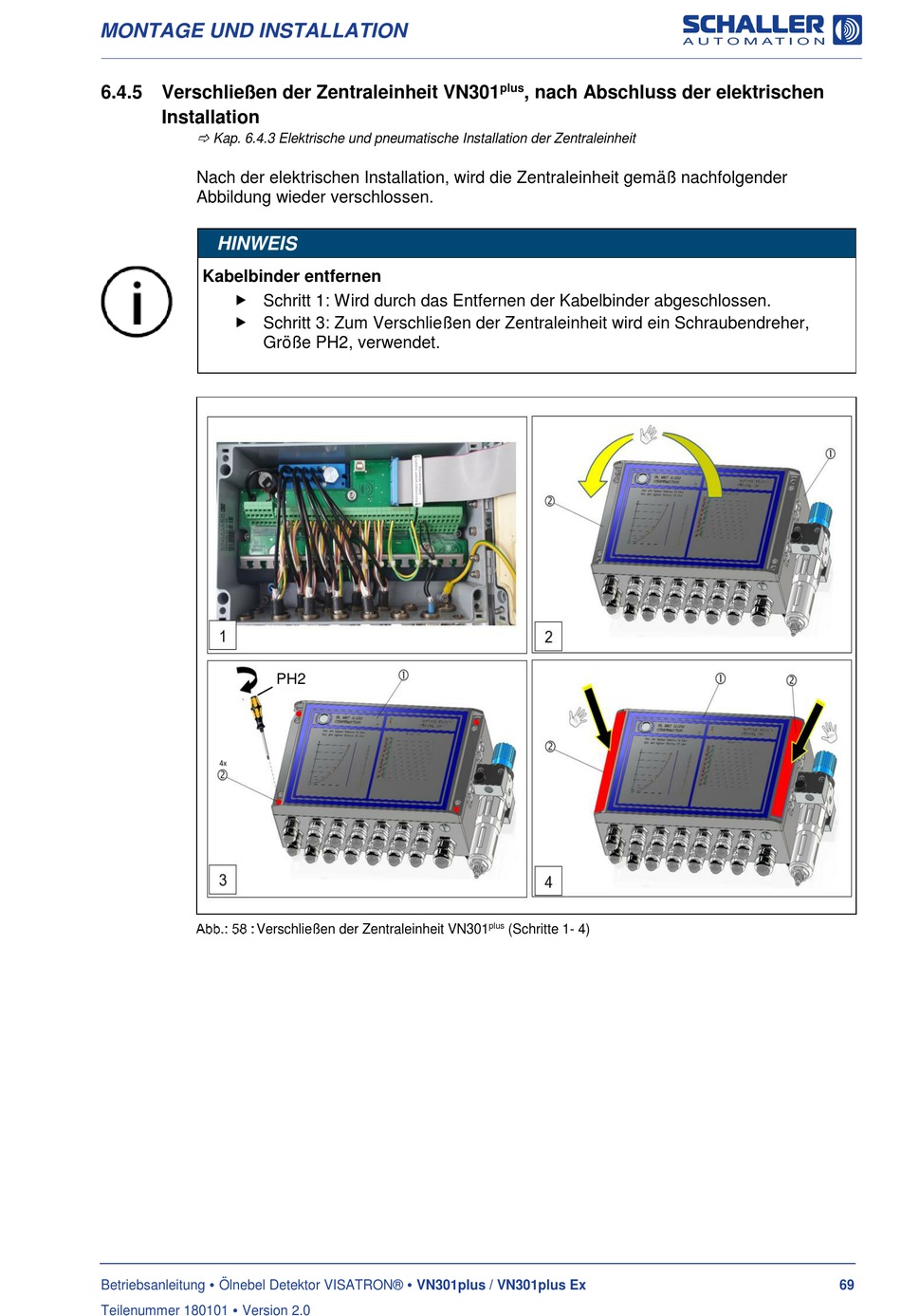

6.4.5 Verschließen der Zentraleinheit VN301
Installation

Kap. 6.4.3 Elektrische und pneumatische Installation der Zentraleinheit
Nach der elektrischen Installation, wird die Zentraleinheit gemäß nachfolgender
Abbildung wieder verschlossen.
HINWEIS
Kabelbinder entfernen
 Schritt 1: Wird durch das Entfernen der Kabelbinder abgeschlossen.
 Schritt 3: Zum Verschließen der Zentraleinheit wird ein Schraubendreher,
Größe PH2, verwendet.
#
Verschließen der Zentraleinheit VN301
Betriebsanleitung  Ölnebel Detektor VISATRON®  VN301plus / VN301plus Ex
Teilenummer 180101  Version 2.0
PH2
plus
, nach Abschluss der elektrischen
plus
(Schritte 1- 4)
69
