MONTAGE UND INSTALLATION
6.4.6 Anschluss einer Gehäuseerdung an die Zentraleinheit VN301
Kap. 2.4 Grundlegende Sicherheitshinweise
GEFAHR
Elektrische Gefahren
Vor dem Anschluss der Gehäuseerdung an die Schutzhaube der
Zentraleinheit VISATRON
geschaltet werden.
Der optionale Erdungsanschluss zwischen Ölnebeldetektorsystem und Motor, wird über
eine Erdungsverbindung mit einer dauerhaften korrosionsfreien Schraubverbindung
hergestellt und gemäß nachstehender Abbildung durchgeführt:

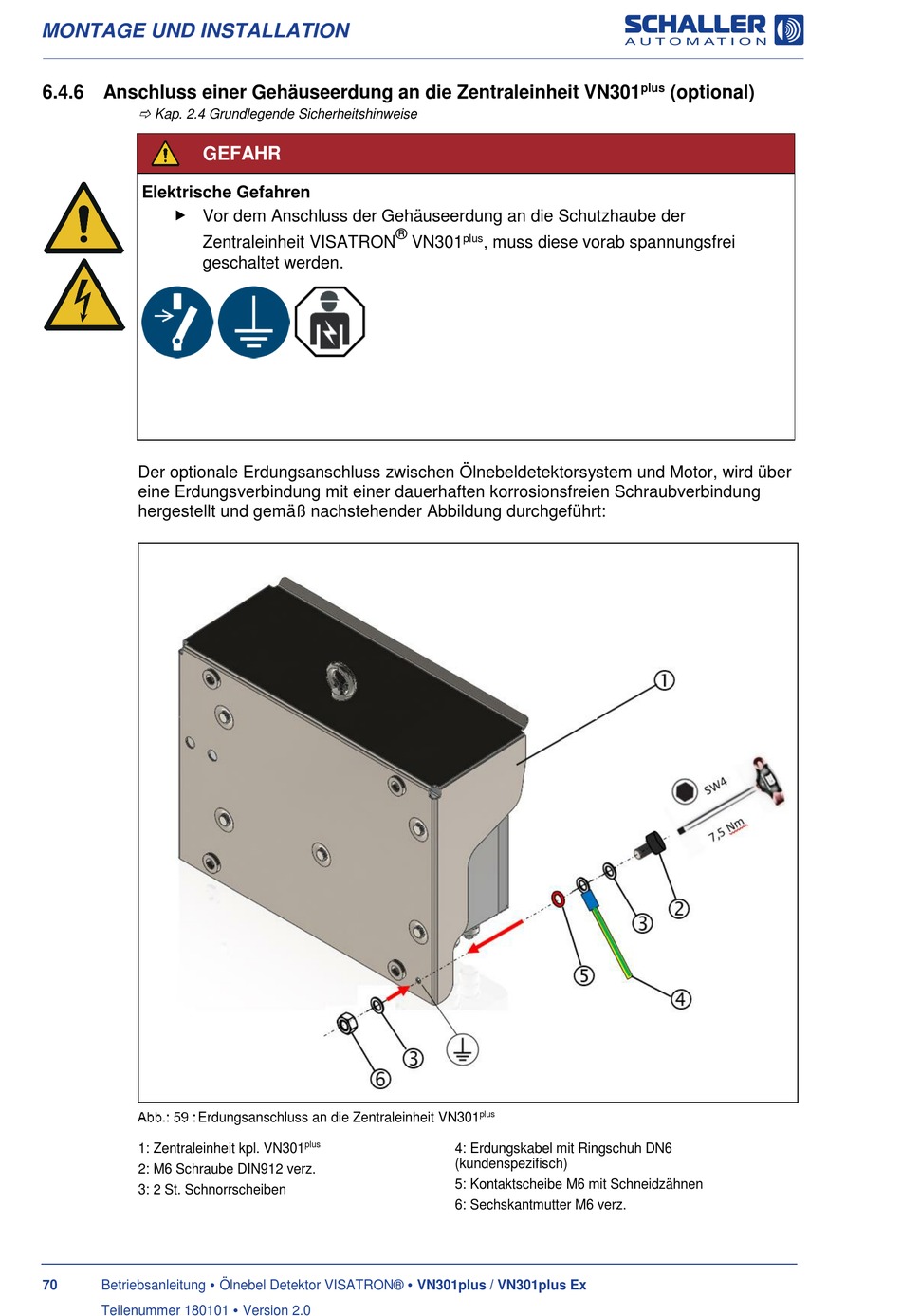

Erdungsanschluss an die Zentraleinheit VN301
1: Zentraleinheit kpl. VN301
2: M6 Schraube DIN912 verz.
3: 2 St. Schnorrscheiben
Betriebsanleitung Ölnebel Detektor VISATRON® VN301plus / VN301plus Ex
70
Teilenummer 180101 Version 2.0
®
plus
VN301
#
plus
4: Erdungskabel mit Ringschuh DN6
(kundenspezifisch)
5: Kontaktscheibe M6 mit Schneidzähnen
6: Sechskantmutter M6 verz.
plus
, muss diese vorab spannungsfrei
plus
(optional)
