MONTAGE UND INSTALLATION

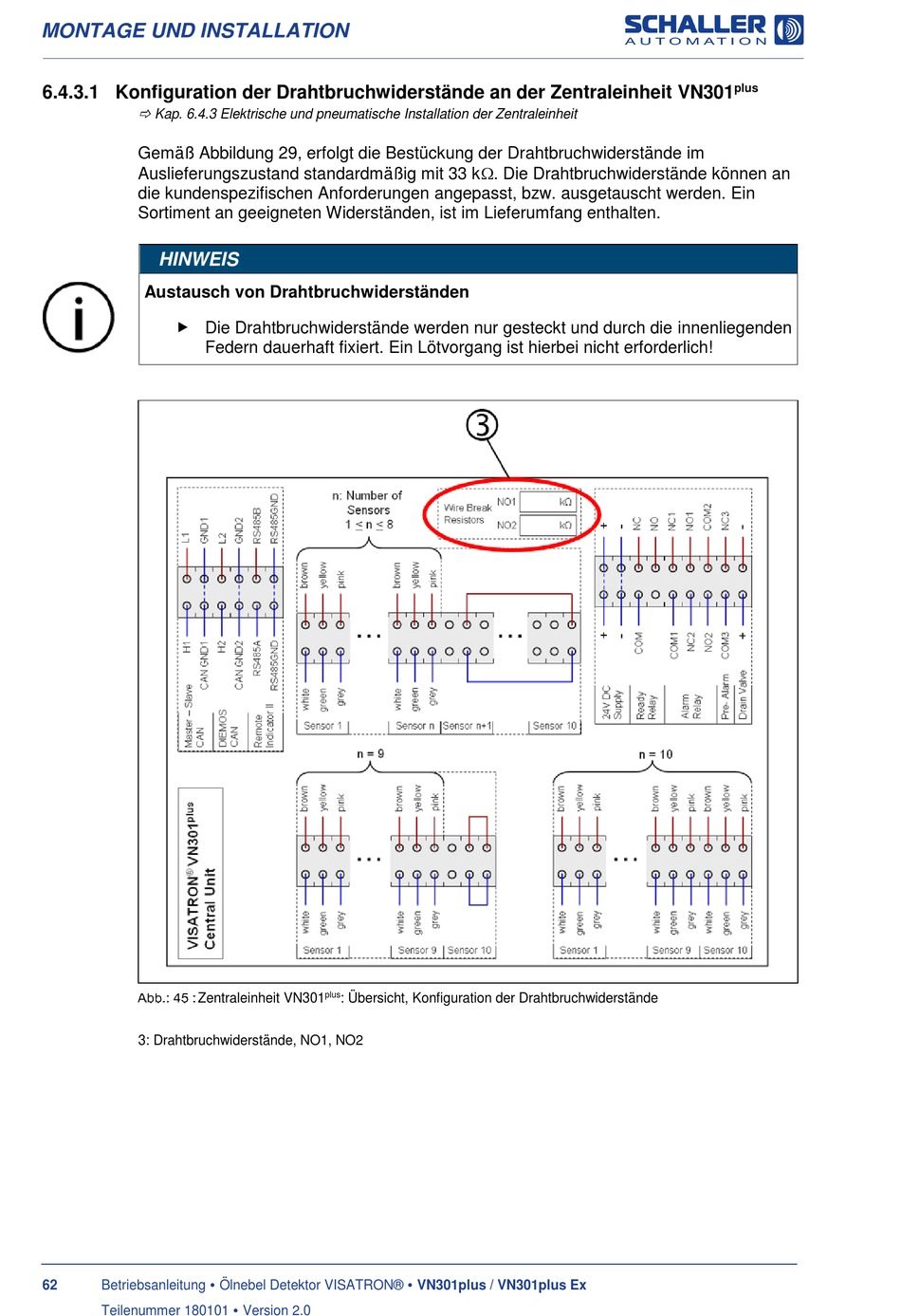

6.4.3.1 Konfiguration der Drahtbruchwiderstände an der Zentraleinheit VN301
Kap. 6.4.3 Elektrische und pneumatische Installation der Zentraleinheit
Gemäß Abbildung 29, erfolgt die Bestückung der Drahtbruchwiderstände im
Auslieferungszustand standardmäßig mit 33 k. Die Drahtbruchwiderstände können an
die kundenspezifischen Anforderungen angepasst, bzw. ausgetauscht werden. Ein
Sortiment an geeigneten Widerständen, ist im Lieferumfang enthalten.
HINWEIS
Austausch von Drahtbruchwiderständen
Die Drahtbruchwiderstände werden nur gesteckt und durch die innenliegenden
Federn dauerhaft fixiert. Ein Lötvorgang ist hierbei nicht erforderlich!
Zentraleinheit VN301
3: Drahtbruchwiderstände, NO1, NO2
Betriebsanleitung Ölnebel Detektor VISATRON® VN301plus / VN301plus Ex
62
Teilenummer 180101 Version 2.0
plus
: Übersicht, Konfiguration der Drahtbruchwiderstände
plus
