IDENTIFIKATION

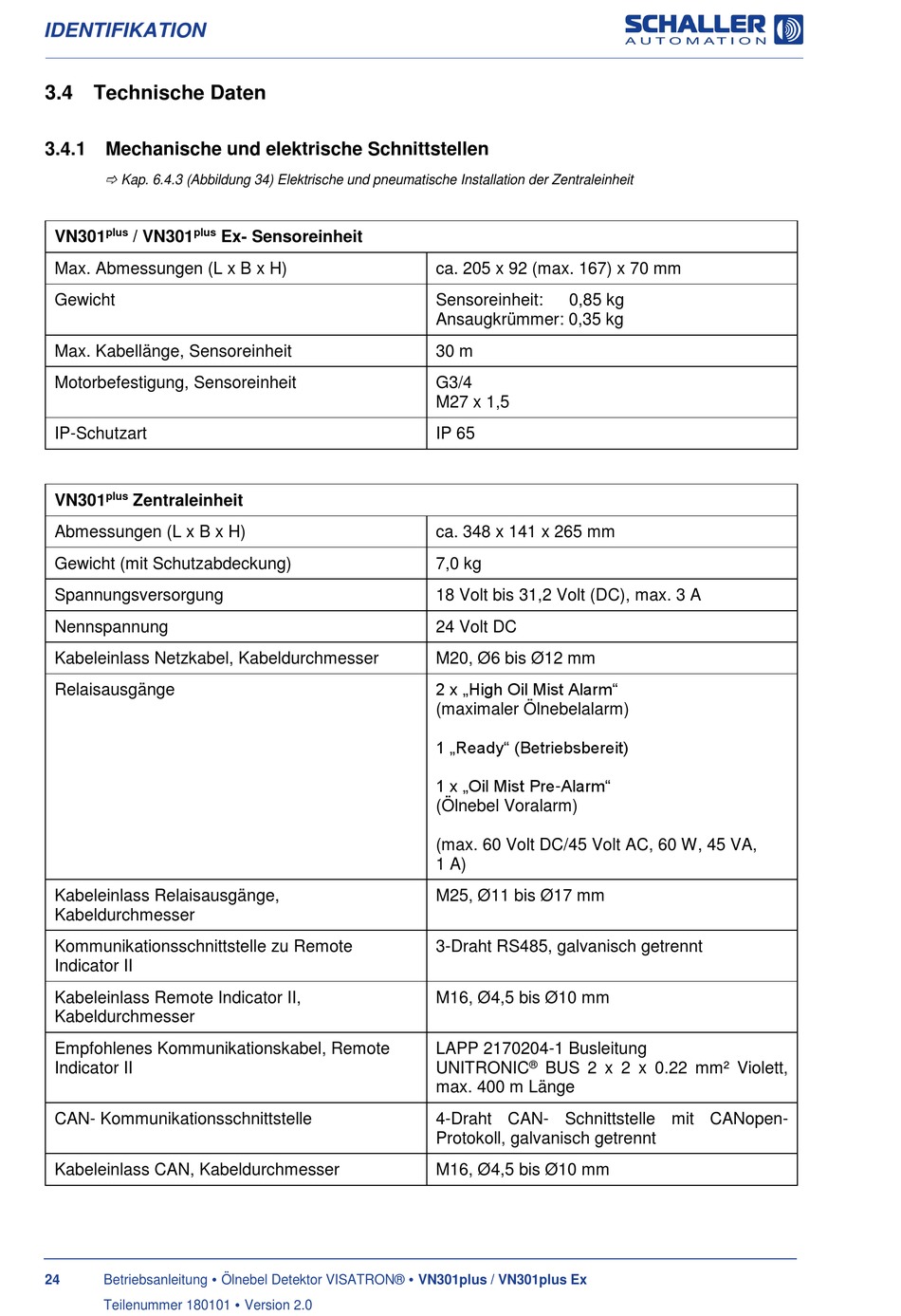

3.4 Technische Daten

3.4.1 Mechanische und elektrische Schnittstellen


Kap. 6.4.3 (Abbildung 34) Elektrische und pneumatische Installation der Zentraleinheit
plus plus
VN301 / VN301
Max. Abmessungen (L x B x H)
Gewicht
Max. Kabellänge, Sensoreinheit
Motorbefestigung, Sensoreinheit
IP-Schutzart
plus
VN301 Zentraleinheit
Abmessungen (L x B x H)
Gewicht (mit Schutzabdeckung)
Spannungsversorgung
Nennspannung
Kabeleinlass Netzkabel, Kabeldurchmesser
Relaisausgänge
Kabeleinlass Relaisausgänge,
Kabeldurchmesser
Kommunikationsschnittstelle zu Remote
Indicator II
Kabeleinlass Remote Indicator II,
Kabeldurchmesser
Empfohlenes Kommunikationskabel, Remote
Indicator II
CAN- Kommunikationsschnittstelle
Kabeleinlass CAN, Kabeldurchmesser
Betriebsanleitung  Ölnebel Detektor VISATRON®  VN301plus / VN301plus Ex
24
Teilenummer 180101  Version 2.0
Ex- Sensoreinheit
ca. 205 x 92 (max. 167) x 70 mm
Sensoreinheit: 0,85 kg
Ansaugkrümmer: 0,35 kg
30 m
G3/4
M27 x 1,5
IP 65
ca. 348 x 141 x 265 mm
7,0 kg
18 Volt bis 31,2 Volt (DC), max. 3 A
24 Volt DC
M20, Ø6 bis Ø12 mm
2 x „High Oil Mist Alarm"
(maximaler Ölnebelalarm)
1 „Ready" (Betriebsbereit)
1 x „Oil Mist Pre-Alarm"
(Ölnebel Voralarm)
(max. 60 Volt DC/45 Volt AC, 60 W, 45 VA,
1 A)
M25, Ø11 bis Ø17 mm
3-Draht RS485, galvanisch getrennt
M16, Ø4,5 bis Ø10 mm
LAPP 2170204-1 Busleitung
®
UNITRONIC BUS 2 x 2 x 0.22 mm² Violett,
max. 400 m Länge
4-Draht CAN- Schnittstelle mit CANopen-
Protokoll, galvanisch getrennt
M16, Ø4,5 bis Ø10 mm
