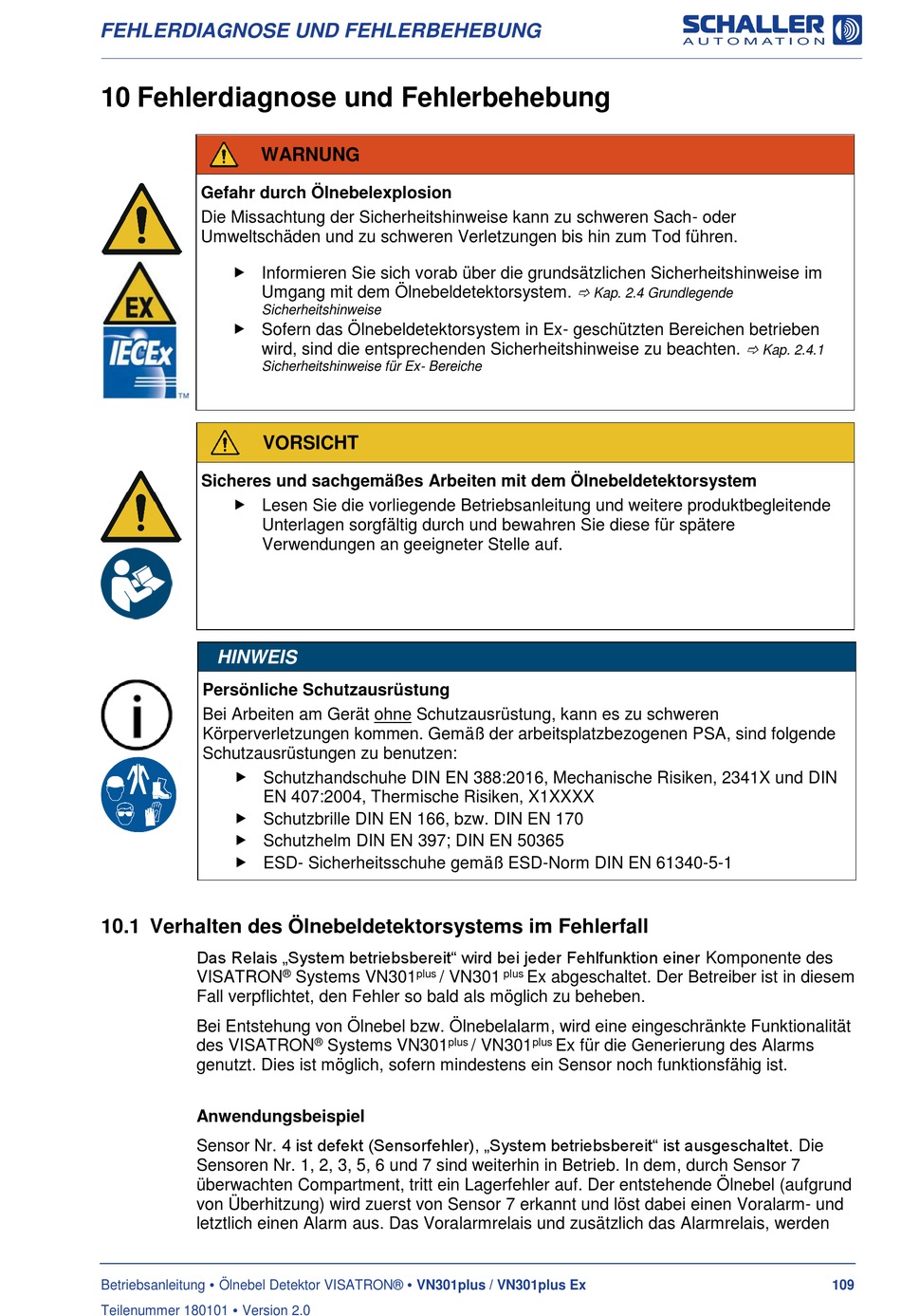

FEHLERDIAGNOSE UND FEHLERBEHEBUNG
10 Fehlerdiagnose und Fehlerbehebung
WARNUNG
Gefahr durch Ölnebelexplosion
Die Missachtung der Sicherheitshinweise kann zu schweren Sach- oder
Umweltschäden und zu schweren Verletzungen bis hin zum Tod führen.
Informieren Sie sich vorab über die grundsätzlichen Sicherheitshinweise im
Umgang mit dem Ölnebeldetektorsystem.
Sicherheitshinweise
Sofern das Ölnebeldetektorsystem in Ex- geschützten Bereichen betrieben
wird, sind die entsprechenden Sicherheitshinweise zu beachten.
Sicherheitshinweise für Ex- Bereiche
VORSICHT
Sicheres und sachgemäßes Arbeiten mit dem Ölnebeldetektorsystem
Lesen Sie die vorliegende Betriebsanleitung und weitere produktbegleitende
Unterlagen sorgfältig durch und bewahren Sie diese für spätere
Verwendungen an geeigneter Stelle auf.
HINWEIS
Persönliche Schutzausrüstung
Bei Arbeiten am Gerät ohne Schutzausrüstung, kann es zu schweren
Körperverletzungen kommen. Gemäß der arbeitsplatzbezogenen PSA, sind folgende
Schutzausrüstungen zu benutzen:
Schutzhandschuhe DIN EN 388:2016, Mechanische Risiken, 2341X und DIN
EN 407:2004, Thermische Risiken, X1XXXX
Schutzbrille DIN EN 166, bzw. DIN EN 170
Schutzhelm DIN EN 397; DIN EN 50365
ESD- Sicherheitsschuhe gemäß ESD-Norm DIN EN 61340-5-1
10.1 Verhalten des Ölnebeldetektorsystems im Fehlerfall
Das Relais „System betriebsbereit" wird bei jeder Fehlfunktion einer Komponente des
VISATRON
Fall verpflichtet, den Fehler so bald als möglich zu beheben.
Bei Entstehung von Ölnebel bzw. Ölnebelalarm, wird eine eingeschränkte Funktionalität
des VISATRON
genutzt. Dies ist möglich, sofern mindestens ein Sensor noch funktionsfähig ist.
Anwendungsbeispiel
Sensor Nr. 4 ist defekt (Sensorfehler), „System betriebsbereit" ist ausgeschaltet. Die
Sensoren Nr. 1, 2, 3, 5, 6 und 7 sind weiterhin in Betrieb. In dem, durch Sensor 7
überwachten Compartment, tritt ein Lagerfehler auf. Der entstehende Ölnebel (aufgrund
von Überhitzung) wird zuerst von Sensor 7 erkannt und löst dabei einen Voralarm- und
letztlich einen Alarm aus. Das Voralarmrelais und zusätzlich das Alarmrelais, werden
Betriebsanleitung Ölnebel Detektor VISATRON® VN301plus / VN301plus Ex
Teilenummer 180101 Version 2.0
®
plus
Systems VN301
/ VN301
®
plus
Systems VN301
Kap. 2.4 Grundlegende
plus
Ex abgeschaltet. Der Betreiber ist in diesem
plus
/ VN301
Ex für die Generierung des Alarms
Kap. 2.4.1
109
