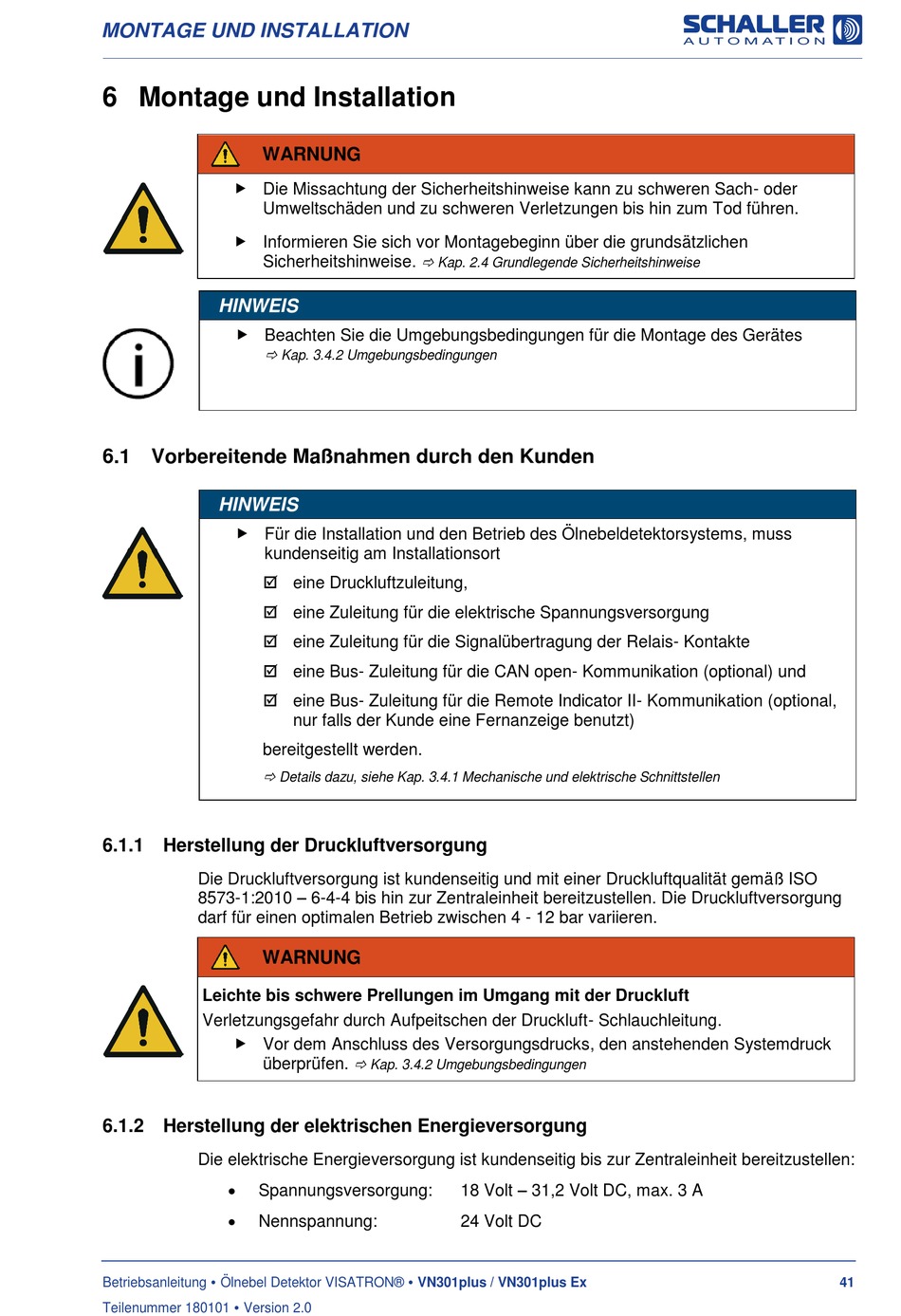

MONTAGE UND INSTALLATION

6 Montage und Installation
WARNUNG
 Die Missachtung der Sicherheitshinweise kann zu schweren Sach- oder
Umweltschäden und zu schweren Verletzungen bis hin zum Tod führen.
 Informieren Sie sich vor Montagebeginn über die grundsätzlichen
Sicherheitshinweise.
HINWEIS
 Beachten Sie die Umgebungsbedingungen für die Montage des Gerätes
6.1 Vorbereitende Maßnahmen durch den Kunden
HINWEIS
 Für die Installation und den Betrieb des Ölnebeldetektorsystems, muss
kundenseitig am Installationsort
 eine Druckluftzuleitung,
 eine Zuleitung für die elektrische Spannungsversorgung
 eine Zuleitung für die Signalübertragung der Relais- Kontakte
 eine Bus- Zuleitung für die CAN open- Kommunikation (optional) und
 eine Bus- Zuleitung für die Remote Indicator II- Kommunikation (optional,
bereitgestellt werden.

6.1.1 Herstellung der Druckluftversorgung

Die Druckluftversorgung ist kundenseitig und mit einer Druckluftqualität gemäß ISO
8573-1:2010 – 6-4-4 bis hin zur Zentraleinheit bereitzustellen. Die Druckluftversorgung
darf für einen optimalen Betrieb zwischen 4 - 12 bar variieren.
WARNUNG
Leichte bis schwere Prellungen im Umgang mit der Druckluft
Verletzungsgefahr durch Aufpeitschen der Druckluft- Schlauchleitung.
 Vor dem Anschluss des Versorgungsdrucks, den anstehenden Systemdruck
überprüfen.

6.1.2 Herstellung der elektrischen Energieversorgung

Die elektrische Energieversorgung ist kundenseitig bis zur Zentraleinheit bereitzustellen:
Spannungsversorgung:
Nennspannung:
Betriebsanleitung  Ölnebel Detektor VISATRON®  VN301plus / VN301plus Ex
Teilenummer 180101  Version 2.0
Kap. 2.4 Grundlegende Sicherheitshinweise
Kap. 3.4.2 Umgebungsbedingungen
nur falls der Kunde eine Fernanzeige benutzt)
Details dazu, siehe Kap. 3.4.1 Mechanische und elektrische Schnittstellen
Kap. 3.4.2 Umgebungsbedingungen
18 Volt – 31,2 Volt DC, max. 3 A
24 Volt DC
41
