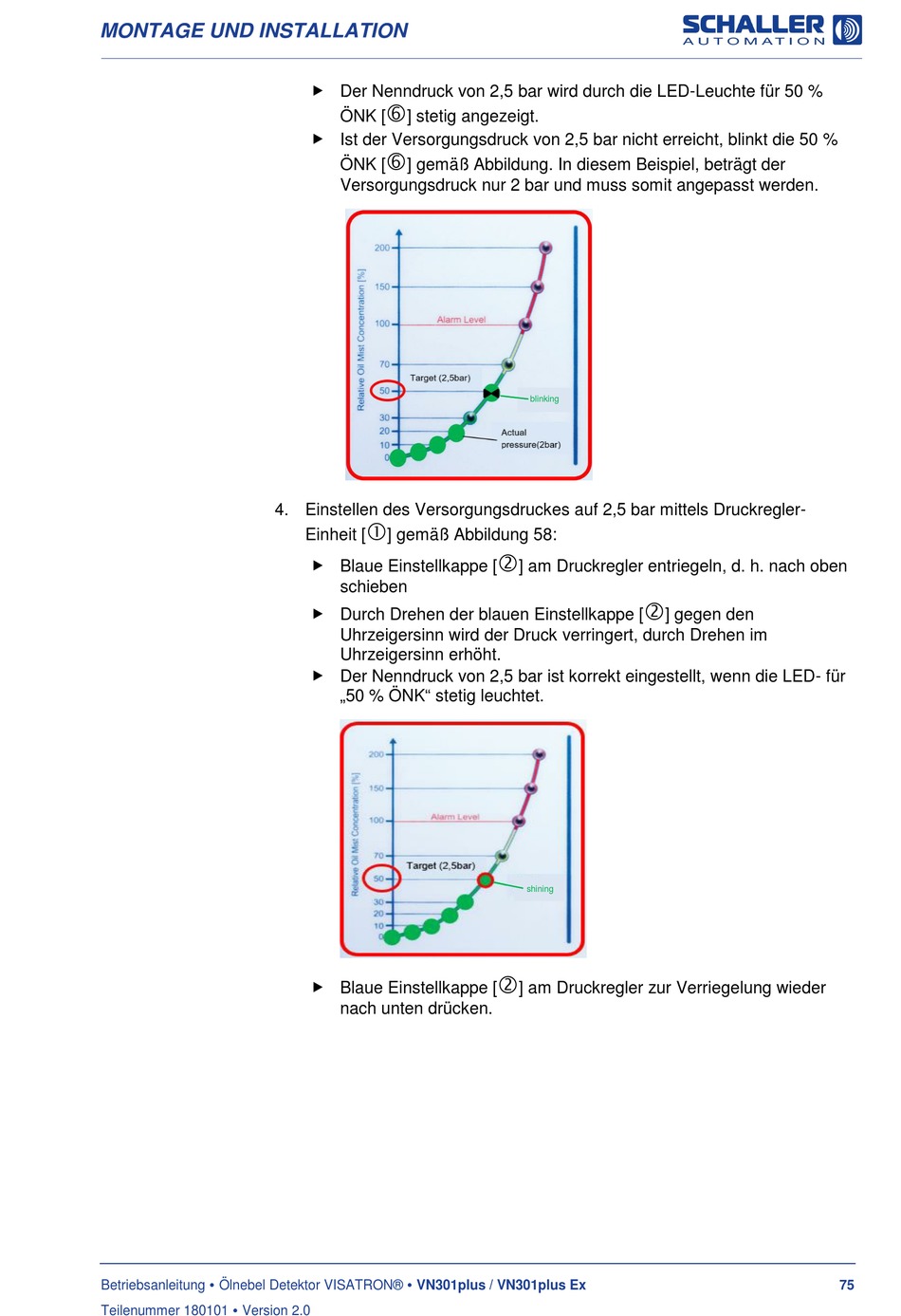

MONTAGE UND INSTALLATION
Betriebsanleitung  Ölnebel Detektor VISATRON®  VN301plus / VN301plus Ex
Teilenummer 180101  Version 2.0
 Der Nenndruck von 2,5 bar wird durch die LED-Leuchte für 50 %

ÖNK [ ] stetig angezeigt.
 Ist der Versorgungsdruck von 2,5 bar nicht erreicht, blinkt die 50 %

ÖNK [ ] gemäß Abbildung. In diesem Beispiel, beträgt der
Versorgungsdruck nur 2 bar und muss somit angepasst werden.
4. Einstellen des Versorgungsdruckes auf 2,5 bar mittels Druckregler-

Einheit [ ] gemäß Abbildung 58:
 Blaue Einstellkappe [
schieben
 Durch Drehen der blauen Einstellkappe [
Uhrzeigersinn wird der Druck verringert, durch Drehen im
Uhrzeigersinn erhöht.
 Der Nenndruck von 2,5 bar ist korrekt eingestellt, wenn die LED- für
„50 % ÖNK" stetig leuchtet.
 Blaue Einstellkappe [
nach unten drücken.
blinking

] am Druckregler entriegeln, d. h. nach oben

] gegen den
shining

] am Druckregler zur Verriegelung wieder
