PRODUKTÜBERSICHT

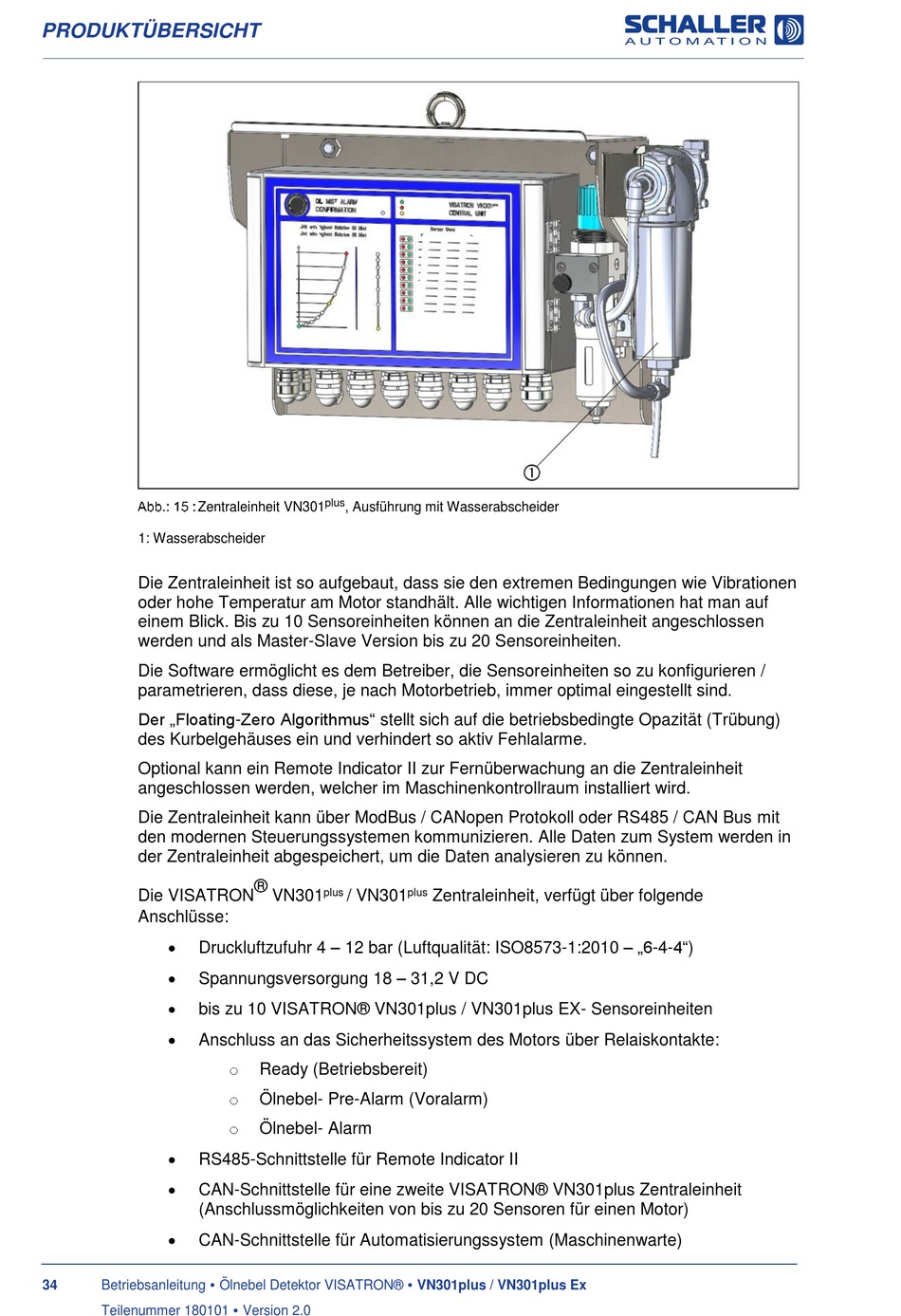

Zentraleinheit VN301
1: Wasserabscheider
Die Zentraleinheit ist so aufgebaut, dass sie den extremen Bedingungen wie Vibrationen
oder hohe Temperatur am Motor standhält. Alle wichtigen Informationen hat man auf
einem Blick. Bis zu 10 Sensoreinheiten können an die Zentraleinheit angeschlossen
werden und als Master-Slave Version bis zu 20 Sensoreinheiten.
Die Software ermöglicht es dem Betreiber, die Sensoreinheiten so zu konfigurieren /
parametrieren, dass diese, je nach Motorbetrieb, immer optimal eingestellt sind.
Der „Floating-Zero Algorithmus" stellt sich auf die betriebsbedingte Opazität (Trübung)
des Kurbelgehäuses ein und verhindert so aktiv Fehlalarme.
Optional kann ein Remote Indicator II zur Fernüberwachung an die Zentraleinheit
angeschlossen werden, welcher im Maschinenkontrollraum installiert wird.
Die Zentraleinheit kann über ModBus / CANopen Protokoll oder RS485 / CAN Bus mit
den modernen Steuerungssystemen kommunizieren. Alle Daten zum System werden in
der Zentraleinheit abgespeichert, um die Daten analysieren zu können.
Die VISATRON
Anschlüsse:
•
Druckluftzufuhr 4 – 12 bar (Luftqualität: ISO8573-1:2010 – „6-4-4")
•
Spannungsversorgung 18 – 31,2 V DC
•
bis zu 10 VISATRON® VN301plus / VN301plus EX- Sensoreinheiten
•
Anschluss an das Sicherheitssystem des Motors über Relaiskontakte:
•
RS485-Schnittstelle für Remote Indicator II
•
CAN-Schnittstelle für eine zweite VISATRON® VN301plus Zentraleinheit
(Anschlussmöglichkeiten von bis zu 20 Sensoren für einen Motor)
•
CAN-Schnittstelle für Automatisierungssystem (Maschinenwarte)
Betriebsanleitung Ölnebel Detektor VISATRON® VN301plus / VN301plus Ex
34
Teilenummer 180101 Version 2.0
plus
, Ausführung mit Wasserabscheider
®
plus
VN301
/ VN301
o
Ready (Betriebsbereit)
o
Ölnebel- Pre-Alarm (Voralarm)
o
Ölnebel- Alarm
plus
Zentraleinheit, verfügt über folgende
