PRODUKTÜBERSICHT

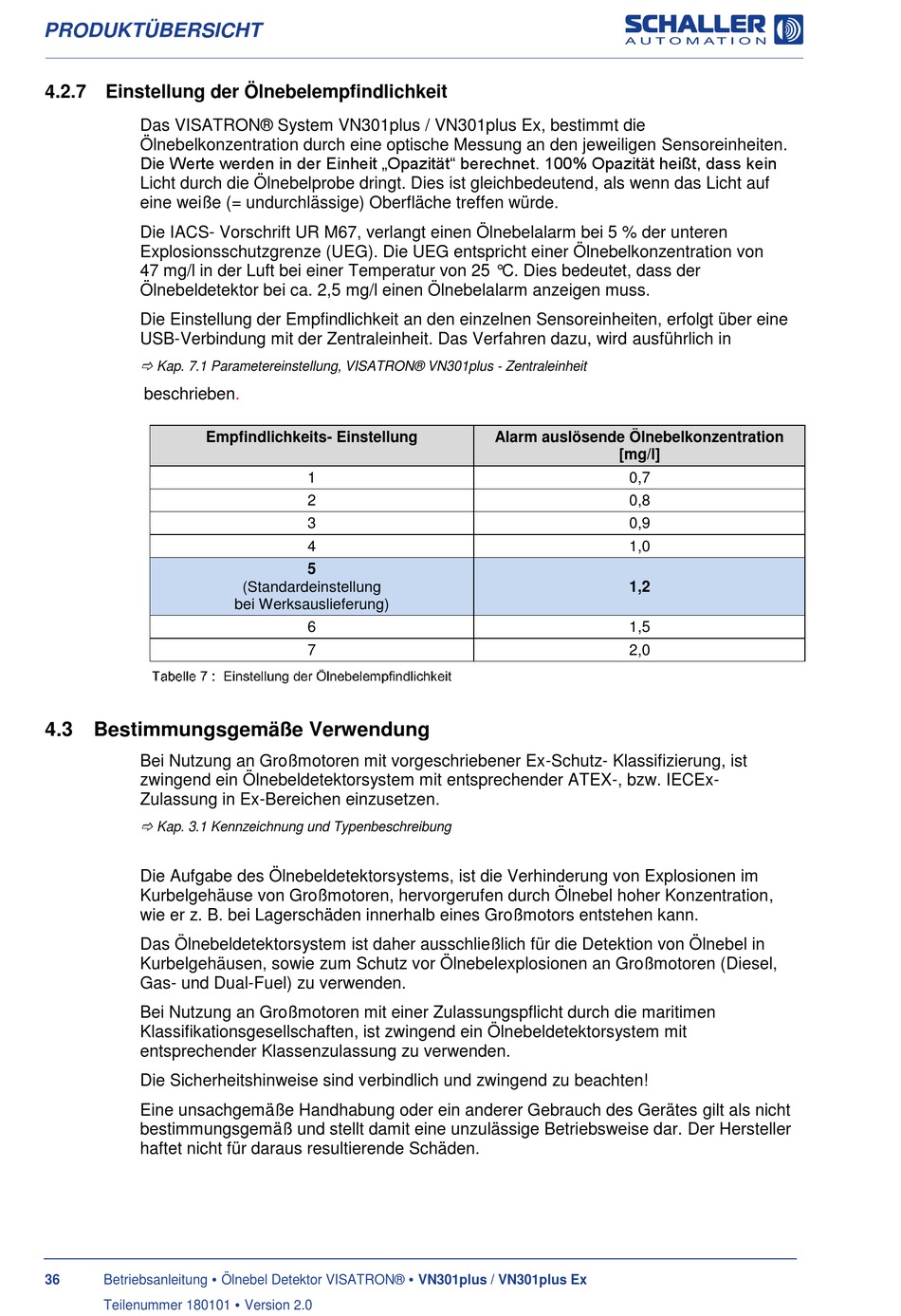

4.2.7 Einstellung der Ölnebelempfindlichkeit
Das VISATRON® System VN301plus / VN301plus Ex, bestimmt die
Ölnebelkonzentration durch eine optische Messung an den jeweiligen Sensoreinheiten.
Die Werte werden in der Einheit „Opazität" berechnet. 100% Opazität heißt, dass kein
Licht durch die Ölnebelprobe dringt. Dies ist gleichbedeutend, als wenn das Licht auf
eine weiße (= undurchlässige) Oberfläche treffen würde.
Die IACS- Vorschrift UR M67, verlangt einen Ölnebelalarm bei 5 % der unteren
Explosionsschutzgrenze (UEG). Die UEG entspricht einer Ölnebelkonzentration von
47 mg/l in der Luft bei einer Temperatur von 25 °C. Dies bedeutet, dass der
Ölnebeldetektor bei ca. 2,5 mg/l einen Ölnebelalarm anzeigen muss.
Die Einstellung der Empfindlichkeit an den einzelnen Sensoreinheiten, erfolgt über eine
USB-Verbindung mit der Zentraleinheit. Das Verfahren dazu, wird ausführlich in
Kap. 7.1 Parametereinstellung, VISATRON® VN301plus - Zentraleinheit
beschrieben.
Empfindlichkeits- Einstellung
4.3 Bestimmungsgemäße Verwendung
Bei Nutzung an Großmotoren mit vorgeschriebener Ex-Schutz- Klassifizierung, ist
zwingend ein Ölnebeldetektorsystem mit entsprechender ATEX-, bzw. IECEx-
Zulassung in Ex-Bereichen einzusetzen.
Kap. 3.1 Kennzeichnung und Typenbeschreibung
Die Aufgabe des Ölnebeldetektorsystems, ist die Verhinderung von Explosionen im
Kurbelgehäuse von Großmotoren, hervorgerufen durch Ölnebel hoher Konzentration,
wie er z. B. bei Lagerschäden innerhalb eines Großmotors entstehen kann.
Das Ölnebeldetektorsystem ist daher ausschließlich für die Detektion von Ölnebel in
Kurbelgehäusen, sowie zum Schutz vor Ölnebelexplosionen an Großmotoren (Diesel,
Gas- und Dual-Fuel) zu verwenden.
Bei Nutzung an Großmotoren mit einer Zulassungspflicht durch die maritimen
Klassifikationsgesellschaften, ist zwingend ein Ölnebeldetektorsystem mit
entsprechender Klassenzulassung zu verwenden.
Die Sicherheitshinweise sind verbindlich und zwingend zu beachten!
Eine unsachgemäße Handhabung oder ein anderer Gebrauch des Gerätes gilt als nicht
bestimmungsgemäß und stellt damit eine unzulässige Betriebsweise dar. Der Hersteller
haftet nicht für daraus resultierende Schäden.
Betriebsanleitung Ölnebel Detektor VISATRON® VN301plus / VN301plus Ex
36
Teilenummer 180101 Version 2.0
1
2
3
4
5
(Standardeinstellung
bei Werksauslieferung)
6
7
Alarm auslösende Ölnebelkonzentration
[mg/l]
0,7
0,8
0,9
1,0
1,2
1,5
2,0
