MONTAGE UND INSTALLATION

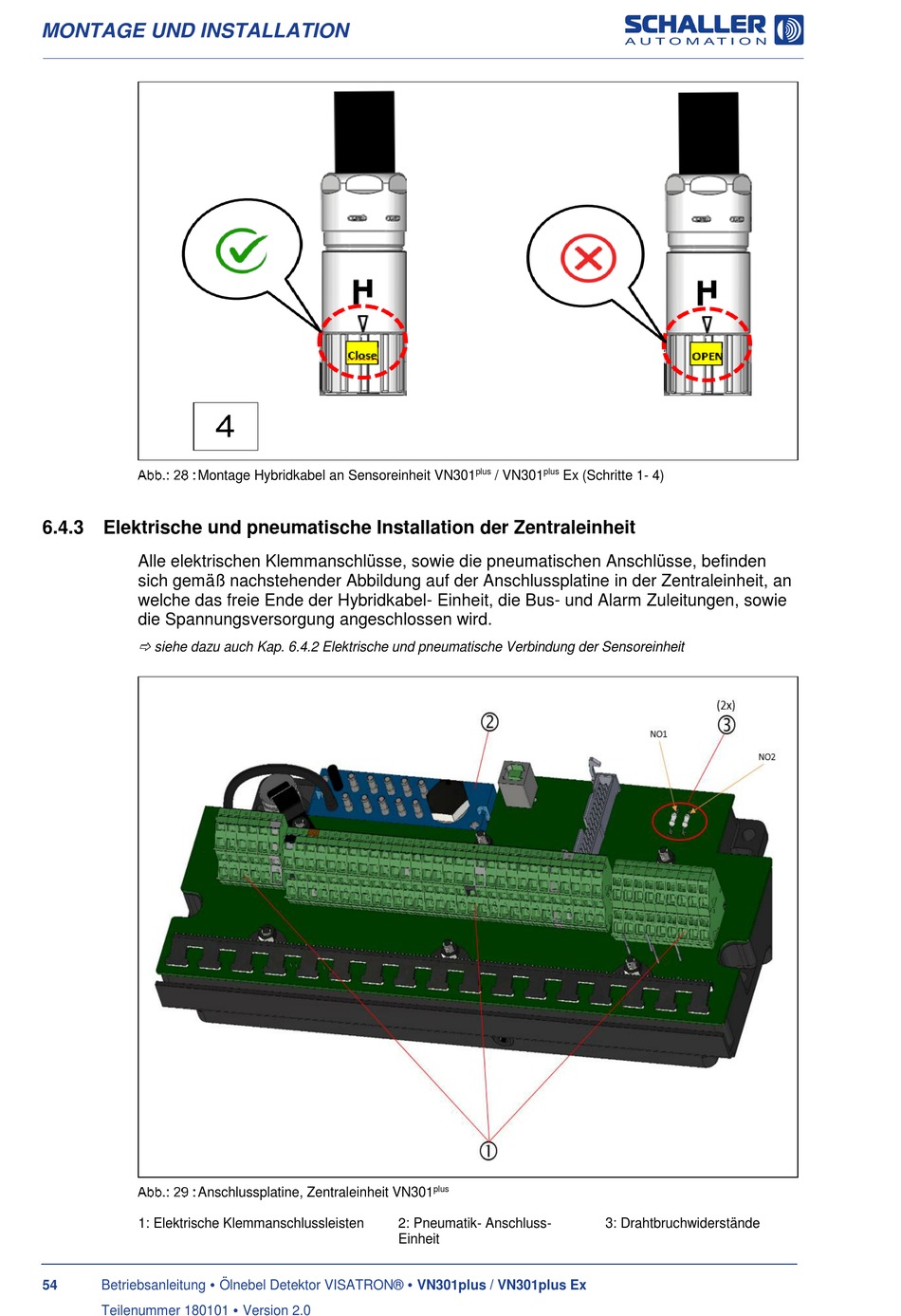

Montage Hybridkabel an Sensoreinheit VN301
6.4.3 Elektrische und pneumatische Installation der Zentraleinheit
Alle elektrischen Klemmanschlüsse, sowie die pneumatischen Anschlüsse, befinden
sich gemäß nachstehender Abbildung auf der Anschlussplatine in der Zentraleinheit, an
welche das freie Ende der Hybridkabel- Einheit, die Bus- und Alarm Zuleitungen, sowie
die Spannungsversorgung angeschlossen wird.
siehe dazu auch Kap. 6.4.2 Elektrische und pneumatische Verbindung der Sensoreinheit
Anschlussplatine, Zentraleinheit VN301
1: Elektrische Klemmanschlussleisten
Betriebsanleitung Ölnebel Detektor VISATRON® VN301plus / VN301plus Ex
54
Teilenummer 180101 Version 2.0
plus
plus
/ VN301
Ex (Schritte 1- 4)
plus
2: Pneumatik- Anschluss-
Einheit
3: Drahtbruchwiderstände
