MONTAGE UND INSTALLATION

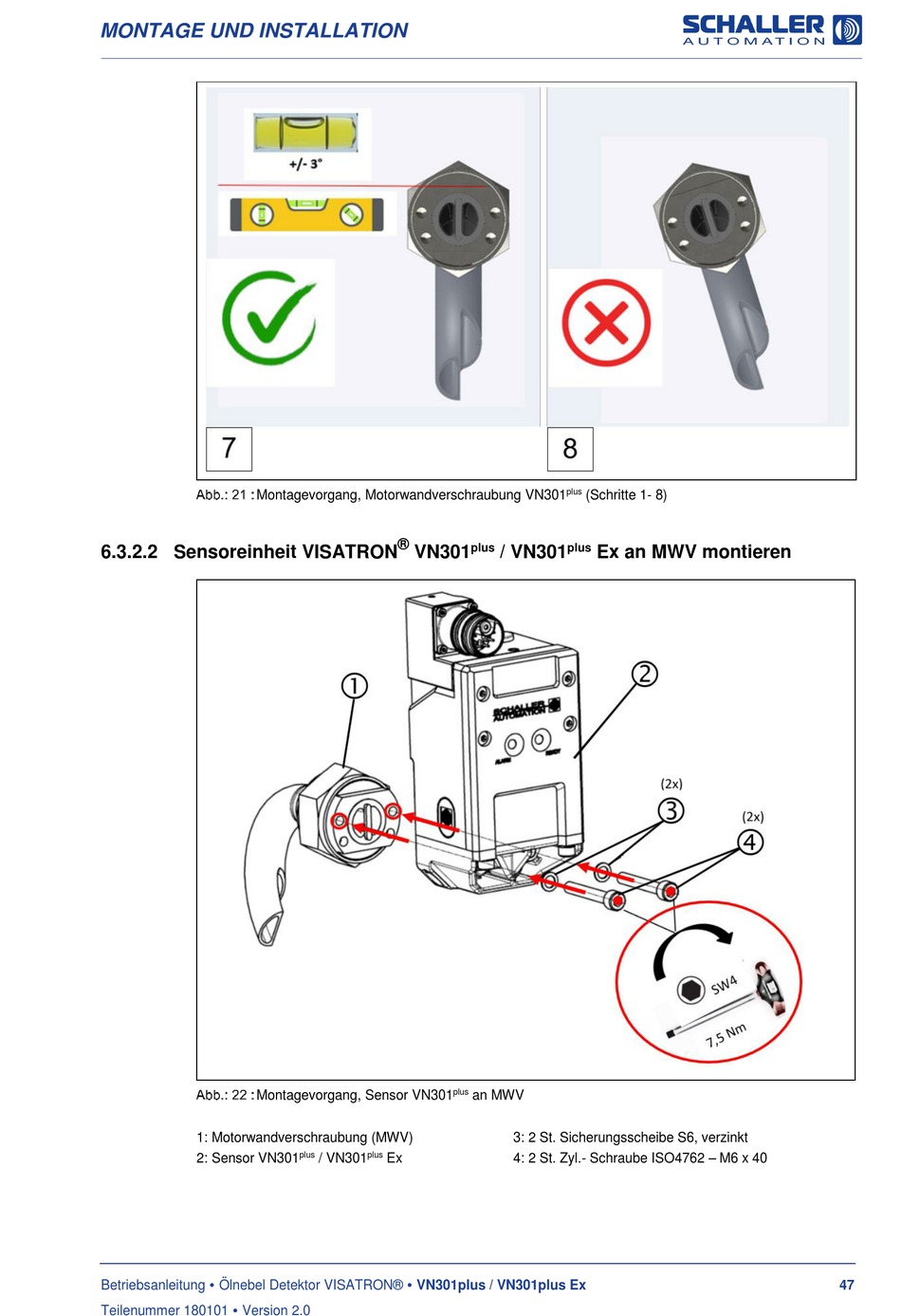

Montagevorgang, Motorwandverschraubung VN301

6.3.2.2 Sensoreinheit VISATRON

Montagevorgang, Sensor VN301
1: Motorwandverschraubung (MWV)
2: Sensor VN301
Betriebsanleitung  Ölnebel Detektor VISATRON®  VN301plus / VN301plus Ex
Teilenummer 180101  Version 2.0
®
VN301
plus
plus plus
/ VN301 Ex
plus
(Schritte 1- 8)
plus plus
/ VN301 Ex an MWV montieren
an MWV
3: 2 St. Sicherungsscheibe S6, verzinkt
4: 2 St. Zyl.- Schraube ISO4762 – M6 x 40
47
