MONTAGE UND INSTALLATION

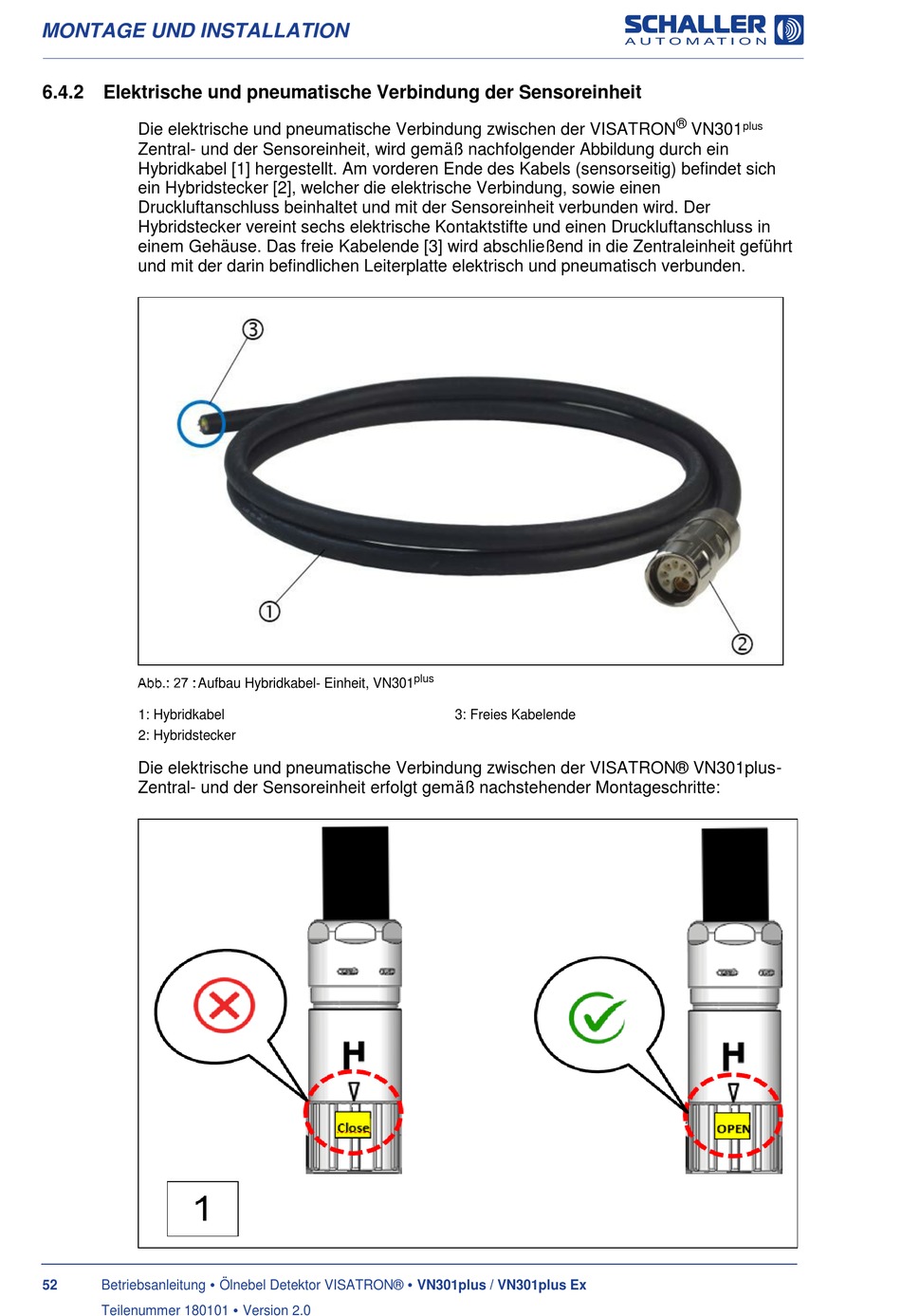

6.4.2 Elektrische und pneumatische Verbindung der Sensoreinheit

Die elektrische und pneumatische Verbindung zwischen der VISATRON
Zentral- und der Sensoreinheit, wird gemäß nachfolgender Abbildung durch ein
Hybridkabel [1] hergestellt. Am vorderen Ende des Kabels (sensorseitig) befindet sich
ein Hybridstecker [2], welcher die elektrische Verbindung, sowie einen
Druckluftanschluss beinhaltet und mit der Sensoreinheit verbunden wird. Der
Hybridstecker vereint sechs elektrische Kontaktstifte und einen Druckluftanschluss in
einem Gehäuse. Das freie Kabelende [3] wird abschließend in die Zentraleinheit geführt
und mit der darin befindlichen Leiterplatte elektrisch und pneumatisch verbunden.
Aufbau Hybridkabel- Einheit, VN301
1: Hybridkabel
2: Hybridstecker
Die elektrische und pneumatische Verbindung zwischen der VISATRON® VN301plus-
Zentral- und der Sensoreinheit erfolgt gemäß nachstehender Montageschritte:
Betriebsanleitung  Ölnebel Detektor VISATRON®  VN301plus / VN301plus Ex
52
Teilenummer 180101  Version 2.0
plus
3: Freies Kabelende
®
plus
VN301
