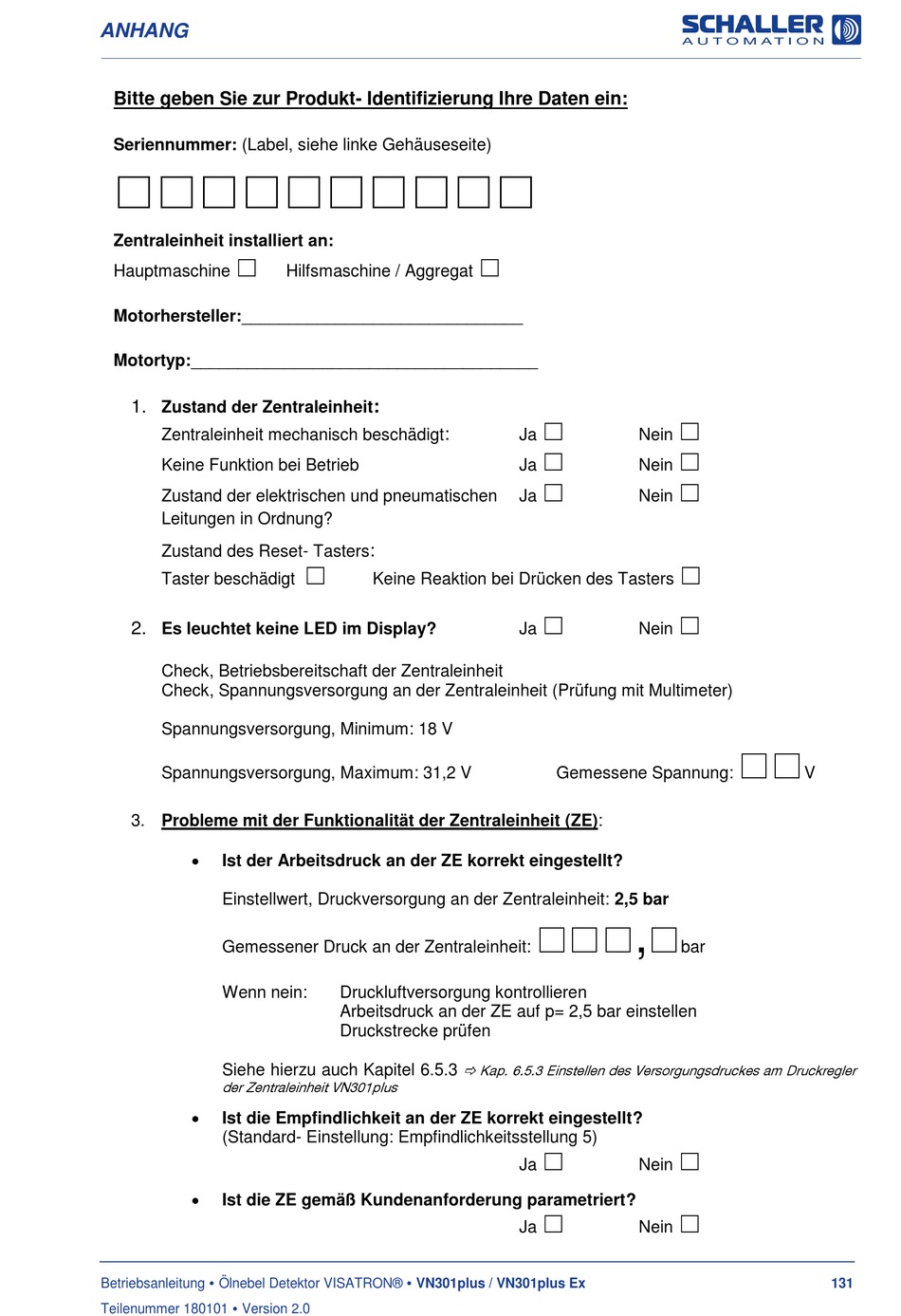

Bitte geben Sie zur Produkt- Identifizierung Ihre Daten ein:
Seriennummer: (Label, siehe linke Gehäuseseite)
Zentraleinheit installiert an:
☐
Hauptmaschine
Motorhersteller:______________________________
Motortyp:_____________________________________
1.
Zustand der Zentraleinheit
Zentraleinheit mechanisch beschädigt
Keine Funktion bei Betrieb
Zustand der elektrischen und pneumatischen
Leitungen in Ordnung?
Zustand des Reset- Tasters
Taster beschädigt
2.
Es leuchtet keine LED im Display?
Check, Betriebsbereitschaft der Zentraleinheit
Check, Spannungsversorgung an der Zentraleinheit (Prüfung mit Multimeter)
Spannungsversorgung, Minimum: 18 V
Spannungsversorgung, Maximum: 31,2 V
3. Probleme mit der Funktionalität der Zentraleinheit (ZE):
•
Ist der Arbeitsdruck an der ZE korrekt eingestellt?
Einstellwert, Druckversorgung an der Zentraleinheit: 2,5 bar
Gemessener Druck an der Zentraleinheit:
Wenn nein:
Siehe hierzu auch Kapitel 6.5.3
der Zentraleinheit VN301plus
•
Ist die Empfindlichkeit an der ZE korrekt eingestellt?
(Standard- Einstellung: Empfindlichkeitsstellung 5)
•
Ist die ZE gemäß Kundenanforderung parametriert?
Betriebsanleitung Ölnebel Detektor VISATRON® VN301plus / VN301plus Ex
Teilenummer 180101 Version 2.0
Hilfsmaschine / Aggregat
:
:
:
☐
Keine Reaktion bei Drücken des Tasters
Druckluftversorgung kontrollieren
Arbeitsdruck an der ZE auf p= 2,5 bar einstellen
Druckstrecke prüfen
☐
☐
Ja
☐
Ja
☐
Ja
☐
Ja
Gemessene Spannung:
,
Kap. 6.5.3 Einstellen des Versorgungsdruckes am Druckregler
☐
Ja
☐
Ja
☐
Nein
☐
Nein
☐
Nein
☐
☐
Nein
V
bar
☐
Nein
☐
Nein
