4.4 Diagnose
4.4.1
Diagnose-LEDs

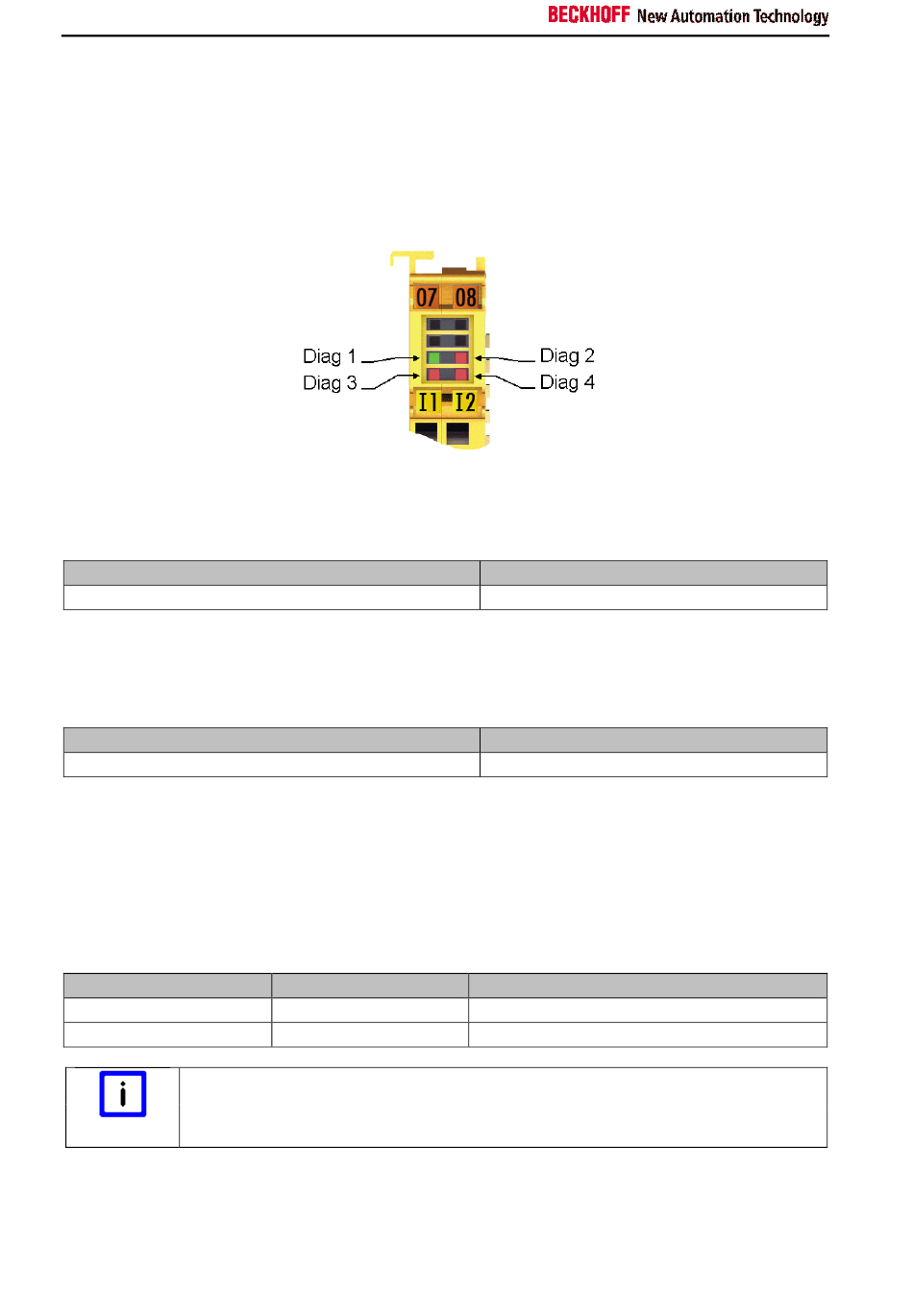

Die LEDs Diag 1 bis Diag 4 zeigen Diagnoseinformationen zur EL6930 an.
4.4.1.1
LED Diag 1 (grün)
Die LED Diag 1 ist derzeit immer eingeschaltet, sobald ein Projekt auf die Klemme geladen ist.
Anzeige
leuchtet
4.4.1.2
LED Diag 2 (rot)
Die LED Diag 2 zeigt Fehler interner Umgebungsvariablen an (in Vorbereitung).
Anzeige
in Vorbereitung
4.4.1.3
LED Diag 3 (rot)
Die LED Diag 3 spezifiziert die Bedeutung der LED Diag 4 genauer (siehe unten).
4.4.1.4
LED Diag 4 (rot), wenn LED Diag 3 (rot) leuchtet
Wenn die LED Diag 3 leuchtet, zeigt die LED Diag 4 interne Klemmenfehler an.
LED Diag 3
leuchtet
leuchtet
Klemme einschicken
Diese Fehler führen zum Stillsetzen der Klemme (Global Fault). Die Klemme muss
Hinweis
durch die Beckhoff Automation GmbH & Co. KG überprüft werden.
4.4.1.5
LED Diag 4 (rot), wenn LED Diag 3 (rot) nicht leuchtet.
Wenn die LED Diag 3 nicht leuchtet, zeigt die LED Diag 4 den Zustand der TwinSAFE-Klemme an.
54
LED Diag 4
blinkt
aus
Bedeutung
Es ist ein Projekt auf der Klemme gespeichert.
Bedeutung
Fehlerquelle
µC1
µC2
EL6930
