Sicherer Ausgang
Die sicheren Ausgänge sind einkanalig pro Modul ausgeführt. Werden zwei oder mehr Ausgänge in einer
gemeinsamen Mantelleitung geführt, muss der folgende Hinweis zwingend beachtet werden.
Getaktete Signale innerhalb einer Mantelleitung
Werden getaktete Signale unterschiedlicher Module innerhalb einer Mantelleitung verwendet, muss ein
Fehler eines Moduls, wie Querschluss oder Fremdeinspeisung, zur Abschaltung aller dieser Module führen.
Dies wird durch das Setzen des Parameters Module Fault Link active aller beteiligten Module realisiert.
Dieser Parameter ist per Default = TRUE gesetzt.
4.6
Sicherung
Einspeisung der Powerkontakte
Die sicheren Ausgänge werden aus den Powerkontakten versorgt. Die Stromtragfähigkeit der Powerkontakte
ist auf 10 A begrenzt. Die Spannungsversorgung der Powerkontakte für jede Potentialgruppe muss mit einer
10 A Sicherung abgesichert werden.
4.7
Abmessungen

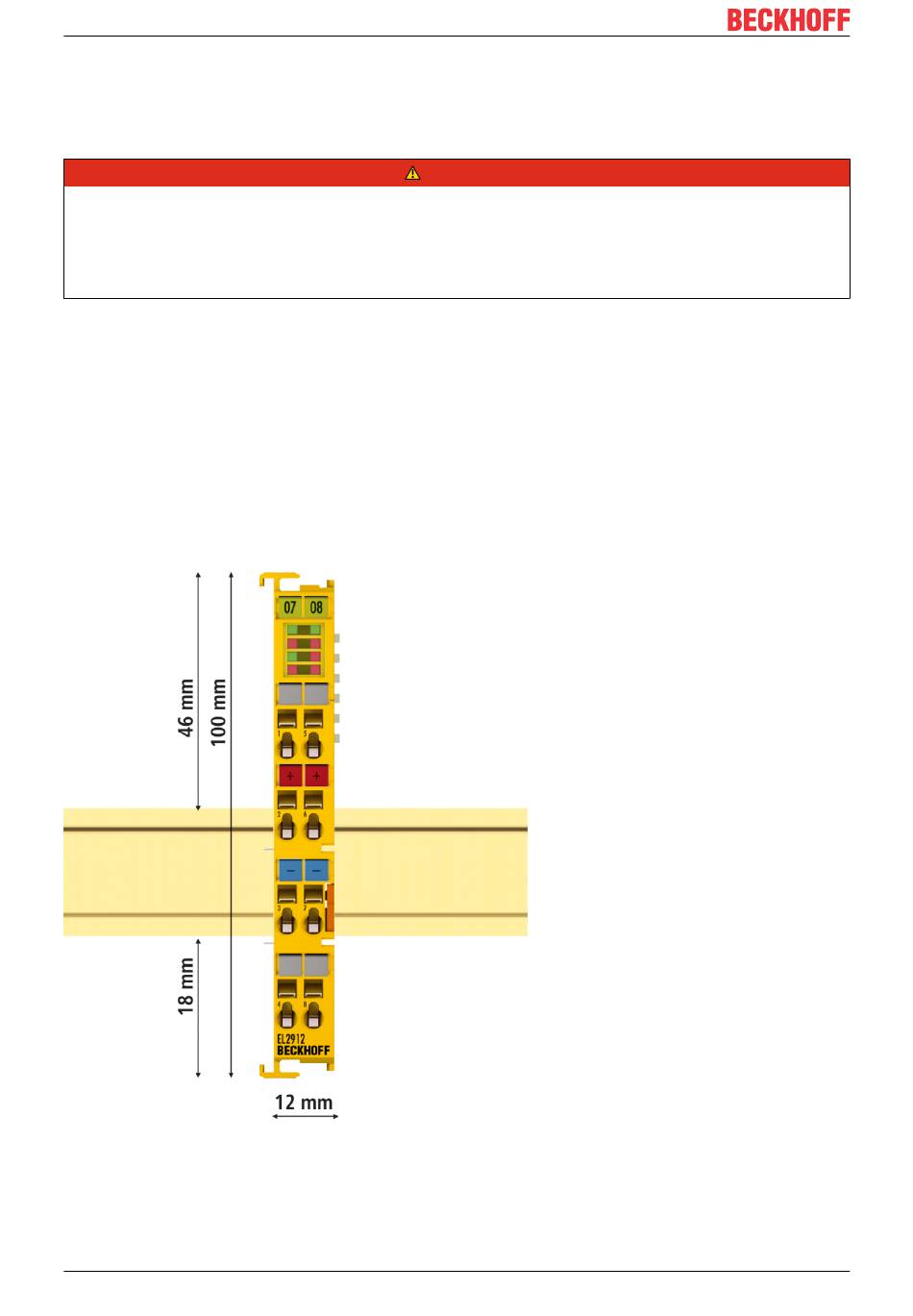

Abb. 5: Abmessungen
Breite: 12 mm (beim Aneinanderreihen)
Höhe: 100 mm
Tiefe: 68 mm
