Betrieb
5.2.3.1
Hinweise zum ESD-Schutz
Zerstörung der Geräte durch elektrostatische Aufladung möglich!
Die Geräte enthalten elektrostatisch gefährdete Bauelemente, die durch unsachgemäße
Behandlung beschädigt werden können.
• Sie müssen beim Umgang mit den Komponenten elektrostatisch entladen sein;
vermeiden Sie außerdem die Federkontakte (s. Abb.) direkt zu berühren.
• Vermeiden Sie den Kontakt mit hoch isolierenden Stoffen (Kunstfaser, Kunststofffolien
etc.)
• Beim Umgang mit den Komponenten ist auf gute Erdung der Umgebung zu achten
(Arbeitsplatz, Verpackung und Personen)
• Jede Busstation muss auf der rechten Seite mit der Endkappe EL9011 oder EL9012
abgeschlossen werden, um Schutzart und ESD-Schutz sicher zu stellen.

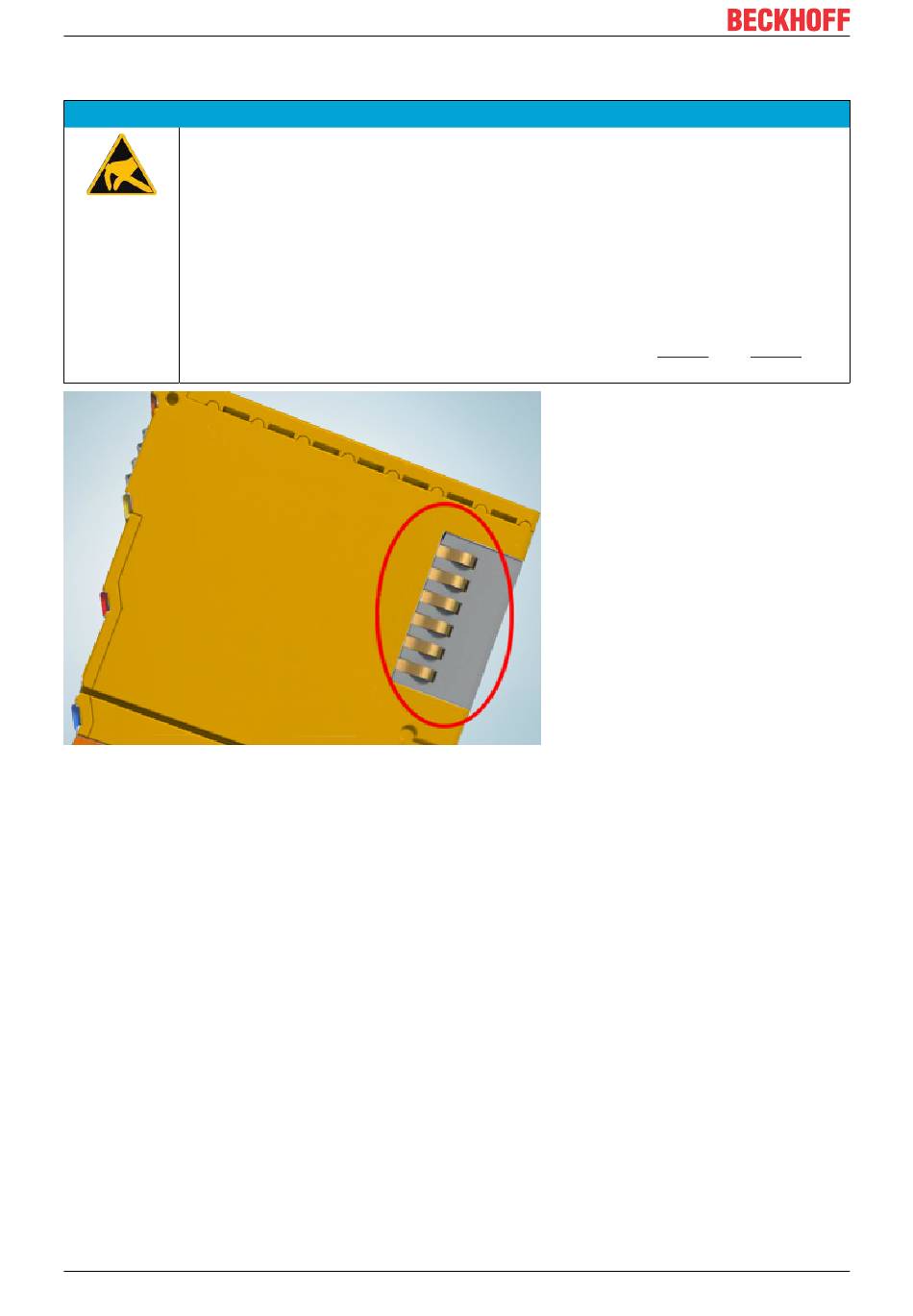

Abb. 7: Federkontakte der Beckhoff I/O-Komponenten
5.2.3.2
Schaltschrank / Klemmenkasten
Die TwinSAFE-Klemmen müssen zum Betrieb in einen Schaltschrank oder Klemmenkasten montiert
werden, der mindestens der Schutzart IP54 nach IEC 60529 entspricht.
5.2.3.3
Einbaulage und Mindestabstände
Für die vorgeschriebene Einbaulage wird die Tragschiene waagerecht montiert und die Anschlussflächen
der EL/KL-Klemmen weisen nach vorne (siehe Abbildung unten). Die Klemmen werden dabei von unten
nach oben durchlüftet, was eine optimale Kühlung der Elektronik durch Konvektionslüftung ermöglicht. Die
Richtungsangabe „unten" entspricht der Richtung der positiven Erdbeschleunigung.
30
HINWEIS
Version: 2.0.0
EL2912 und EL2912-2200
