Betrieb
Kontaktbelegungen der Powerkontakte beachten
Beachten Sie bei der Projektierung eines Busklemmenblocks die Kontaktbelegungen der einzelnen
Busklemmen, da einige Typen (z.B. analoge Busklemmen oder digitale 4-Kanal-Busklemmen) die
Powerkontakte nicht oder nicht vollständig durchschleifen.
Einspeiseklemmen (EL91xx, EL92xx) unterbrechen die Powerkontakte und stellen so den Anfang
einer neuen Versorgungsschiene dar.
5.2.4.2
Überspannungsschutz
Sehen Sie für die Versorgungsspannung des Busklemmenblocks und der TwinSAFE-Klemmen eine
Schutzbeschaltung (Surge-Filter) gegen Überspannung vor, falls in Ihrer Anlage der Schutz vor
Überspannungen erforderlich ist.
5.2.4.3
Verdrahtung

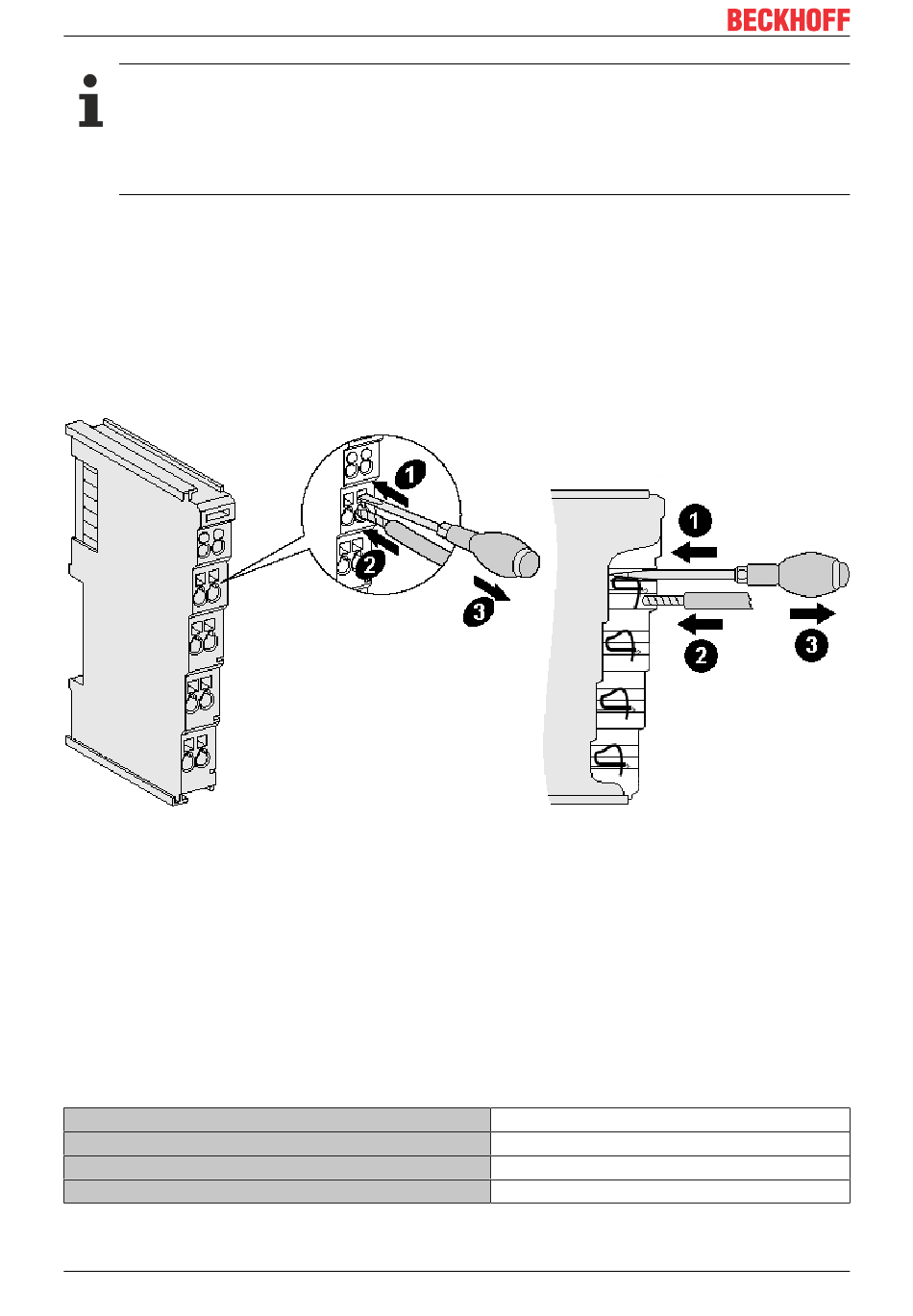

Abb. 13: Anschluss einer Leitung an einer Klemmstelle
Bis zu acht Klemmstellen ermöglichen den Anschluss von massiven oder feindrähtigen Leitungen an die
Busklemme. Die Klemmstellen sind in Federkrafttechnik ausgeführt. Schließen Sie die Leitungen
folgendermaßen an:
1. Öffnen Sie eine Klemmstelle, indem Sie einen Schraubendreher gerade bis zum Anschlag in die
viereckige Öffnung über der Klemmstelle drücken. Den Schraubendreher dabei nicht drehen oder hin
und her bewegen (nicht hebeln)
2. Der Draht kann nun ohne Widerstand in die runde Klemmenöffnung eingeführt werden.
3. Durch Rücknahme des Druckes schließt sich die Klemme automatisch und hält den Draht sicher und
dauerhaft fest.
Den zulässigen Leiterquerschnitt entnehmen Sie der nachfolgenden Tabelle.
Leitungsquerschnitt (massiv)
Leitungsquerschnitt (feindrähtig)
Leitungsquerschnitt (Aderleitung mit Aderendhülse)
Abisolierlänge
36
0,08 ... 2,5 mm
0,08 ... 2,5 mm
0,14 ... 1,5 mm
8 ... 9 mm
Version: 2.0.0
2
2
2
EL2912 und EL2912-2200
