P U M P E N G R U P P E U N G E M I S C H T D N 2 5 M I T E I N B A U S A T Z F Ü R W M Z
8 . 1 I N B E T R I E B N A H M E W Ä R M E -
M E N G E N Z Ä H L E R U N D S E N S O R I K
1. Sperren Sie die Kugelhähne A-3, B-3, B-4 und F-2 ab.
2. Entfernen Sie den Einbausatz für Wärmemengenzähler. Beachten Sie hierbei
die Baulänge des eingesetzten Wärmemengenzählers.
3. Setzen Sie den Wärmemengenzähler ein. Hinweis: Beachten Sie die separate
Anleitung des Wärmemengenzählers.

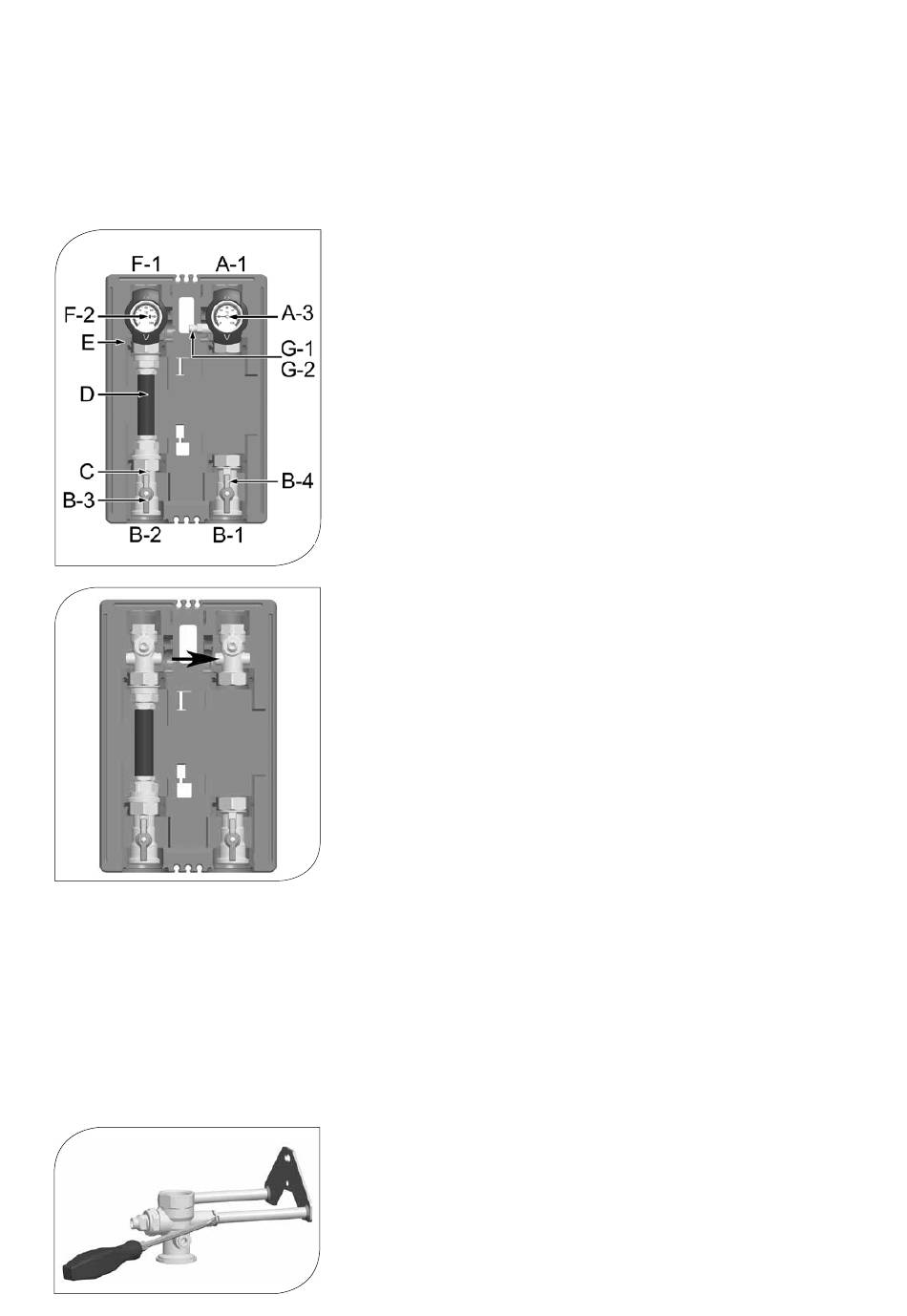

4. Entfernen Sie den Stopfen mit Innen-Sechskant im linken Abgang des Kugelhahns A-3
(siehe nebenstehendes Bild).
5. Setzen Sie einen der mitgelieferten Adapter G-1 bzw. G-2 ein.
6. Setzen Sie den Vorlauf-Sensor in den Adapter ein. Hinweis: Beachten Sie die separate
Anleitung des Wärmemengenzählers.
7. Öffnen Sie nun wieder die zuvor abgesperrten Kugelhähne A-3, B-3, B-4 und F-2.
8 . 2 D E M O N T A G E
1. Entleeren Sie die Heizungsanlage.
2. Trennen Sie die Rohrverbindung zwischen Pumpengruppe und Heizungsanlage.
3. Ziehen Sie die Clip-Federn mit einem Schraubendreher seitlich heraus,
um die Pumpengruppe von der Wanderhalterung abzunehmen.
4. Ziehen Sie die Pumpengruppe nach vorn ab.
