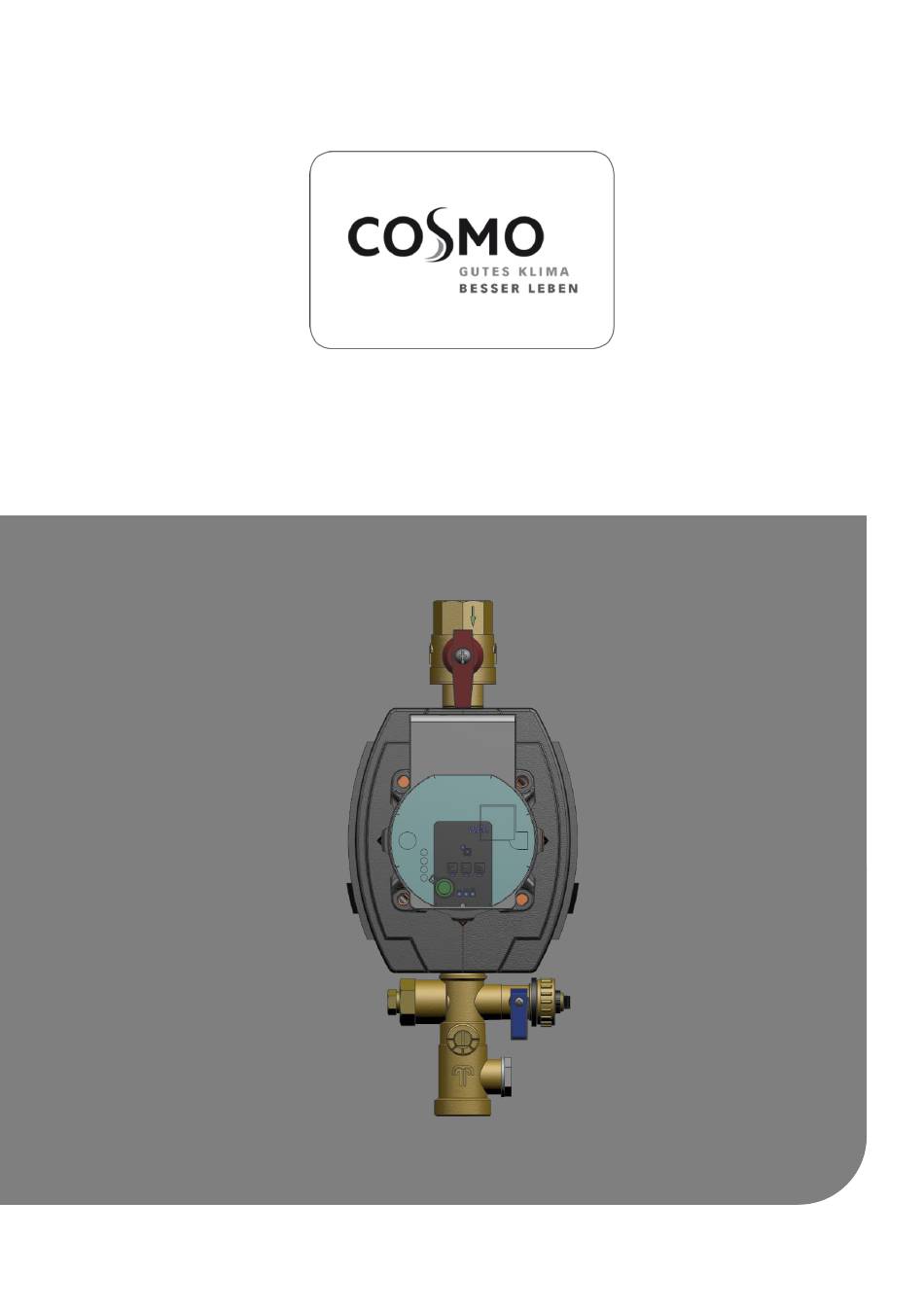

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG ZIRKULATIONSSET COSMO CFWMEZS ZUBEHÖHR FÜR COSMO CFWME/CFWMEXL/CFWMVEE...
- Seite 2 Inhalt Lieferumfang ........................ 3 Lieferung und Transport ................... 3 Normen und Richtlinien ....................4 Mitgeltende Unterlagen .................... 4 Allgemeiner Hinweis zur Montage-und Betriebsanleitung ........4 Verwendungszweck ....................4 Technische Daten ......................5 Pumpenkennlinie ...................... 5 Abmessungen ......................6 Montage und Installation ..................... 6 Elektrischer Anschluss ....................
- Seite 3 L i e f e r u m f a n g Pos. Bezeichnung Absperrkugelhahn + Rückflussverhinderer Dichtung Dämmung WILO PARA Z BZ15/7-130-SC-6H Temperaturfühler Pt 1000 Spülarmatur mit KFE-Hahn und Tauchhülse Lieferung und Transport Überprüfen Sie unmittelbar nach Erhalt der Lieferung die Ware auf Vollständigkeit und Unversehrtheit.

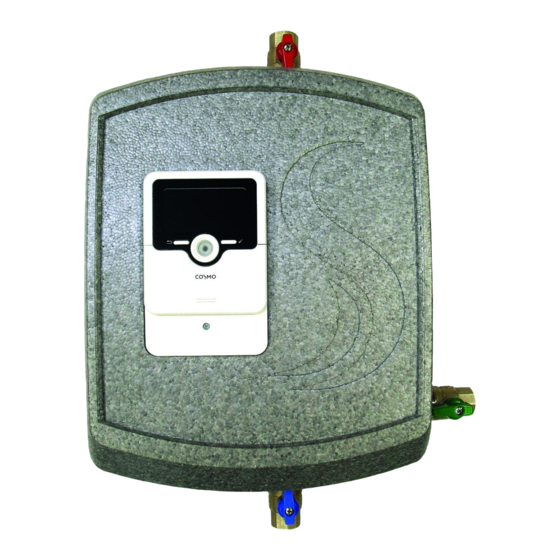

- Seite 4 B e t r i e b s a n l e i t u n g Diese Anleitung beschreibt die Montage des Zirkulations- Sets COSMO CFWMEZS des Frischwassermoduls COSMO CFWME / CFWMEXL / CFWMVEE und ist nur gültig in Verbindung mit der Montage- und Bedienungsanleitung des Frischwassermoduls COSMO CFWME / CFWMEXL / CFWMVEE.
- Seite 5 T e c h n i s c h e D a t e n Bezeichnung / Typ COSMO CFWMEZS Max. Betriebsdruck 10 bar Max. Betriebstemperatur 95 °C G1“ Kaltwasser [KW] Anschlüsse Zirkulation [ZI]] Rp ¾ Umwälzpumpe WILO PARA Z BZ15/7-130-SC- 6H Steckverbindung 10 –...
- Seite 6 A b m e s s u n g e n Zirku-Set mit Dämmung M o n t a g e u n d I n s t a l l a t i o n Zirku-Set wie dargestellt montieren. Dichtungen an den Verschraubungen einlegen.
- Seite 7 Zustand und nur von autorisiertem Fachpersonal durchgeführt werden. Bei den Anschlüssen auf richtige Klemmenbelegung und Polarität achten. Die Regelung und die elektrischen Bauteile vor Überspannung schützen. Des Weiteren müssen die Sicherheitshinweise der Montageanleitung des Frischwassermoduls COSMO CFWME / CFWMEXL beachtet werden. Bei unsachgemäßem elektrischen Anschluss besteht Lebensgefahr durch Stromschlag.
- Seite 8 B e d i e n u n g Spülen der Zirkulationsleitung Spülen der Zirkulationsleitung Sperren sie die Armatur (1) unterhalb der Pumpe mit Hilfe eines Schlitz- Schraubendrehers ab. Der Spindelschlitz muss waagerecht zur Rohrleitung stehen. Schließen Sie am KFE-Hahn (2) einen Ablaufschlauch an.
- Seite 9 Zirkulationsabgleich Nachdem die Zirkulationsleitung gespült und die Pumpe und der Zirkulationsfühler an die Regelung angeschlossen wurden, starten Sie den Regler. Es folgt die Standardparameterabfrage des Reglers. Aktivieren sie hier die Zirkulation und wählen einen Zirkulationstyp aus Nachdem ein Zirkulationstyp ausgewählt wurde, bestätigen Sie den Start des Zirkulationsabgleichs Wichtig ist, dass in der Zeit des Abgleichs keine Zapfung im Rohrnetz der Anlage durchgeführt werden darf.
- Seite 10 Produkten vorbehalten. Farbabweichungen sind auch aus drucktechnischen Gründen nicht auszuschließen. Modell- und Produktansprüche können nicht geltend gemacht werden. Im Rahmen der zur Zeit gültigen gesetzlichen Bestimmungen des Kaufvertragsrechts (BGB hinsichtlich Mängelgewährleistungsansprüche) gilt für COSMO eine Verjährungsfrist von 5 Jahren ab Lieferung.
- Seite 12 908.40.92.18...
