P U M P E N G R U P P E U N G E M I S C H T D N 2 5 M I T E I N B A U S A T Z F Ü R W M Z
Alle Angaben
in mm

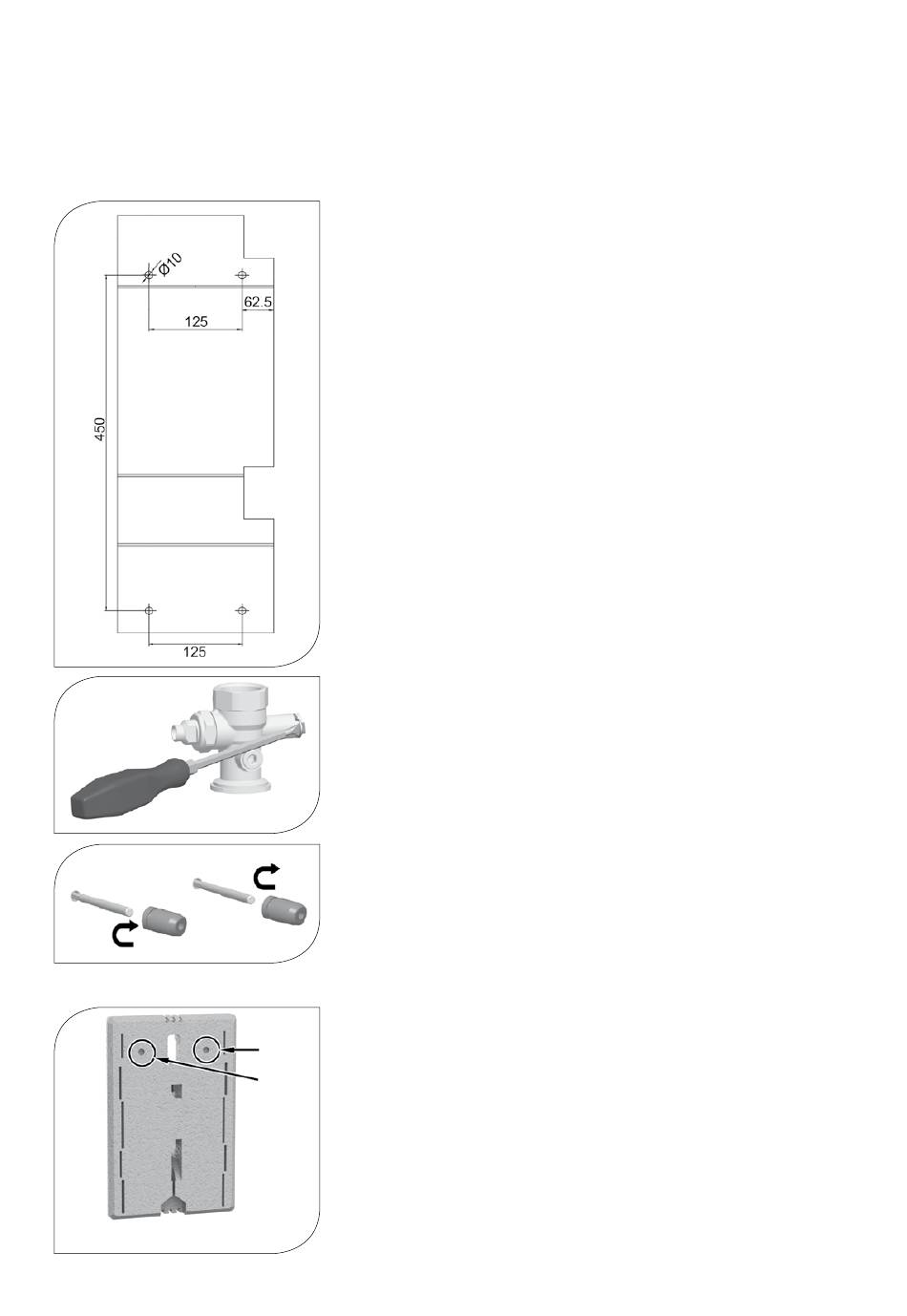

Rückansicht hintere Dämmschale
7 . 3 M O N T A G E A U F
S T O C K S C H R A U B E N
Für die Montage empfehlen wir die Verwendung von zwei Stockschrauben M8x160.
Die Stockschrauben sind nicht im Lieferumfang enthalten.
1. Bestimmen Sie den Montageort.
2. Eine Bohrschablone finden Sie auf der Pappe neben der Pumpengruppe
(siehe Abbildung links).
3. Bohren Sie die Löcher und setzen Sie geeignete Dübel ein.
4. Drehen Sie die Stockschrauben so weit ein, dass sie genau 96 mm aus
der Wand heraus stehen.
5. Nehmen Sie die Pumpengruppe aus der hinteren Dämmschale.
6. Ziehen Sie die Clip-Federn mit einem Schraubendreher seitlich
aus den Kugelhähnen heraus.
7. Entnehmen Sie die Schallentkopplungen aus den Kugelhähnen.
8. Schrauben Sie beide Schallentkopplungen auf die Stockschrauben.
9. Schieben Sie die Clip-Federn wieder seitlich auf die Kugelhähne.
10. Stanzen Sie die zwei vorgefrästen Löcher der hinteren Dämmschale aus
(siehe Abbildung links).
11. Schieben Sie die hintere Dämmschale durch die gestanzten Löcher auf den Wandhalter.
12. Rasten Sie die Pumpengruppe auf die Stockschrauben auf.
13. Nehmen Sie die Pumpengruppe in Betrieb, wie in Kapitel „8 Inbetriebnahme" beschrieben.
