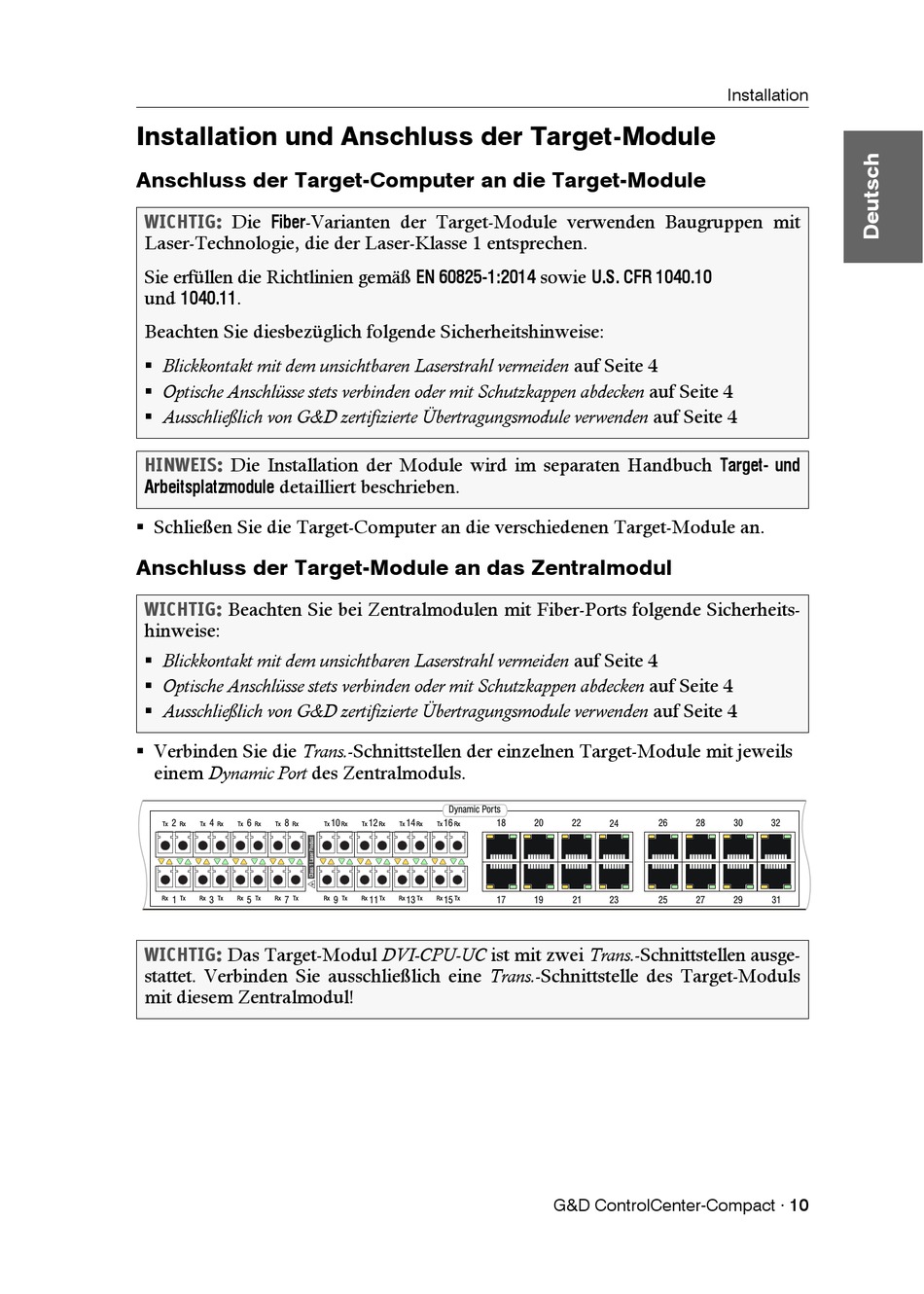

Installation und Anschluss der Target-Module

Anschluss der Target-Computer an die Target-Module

WICHTIG:
Die Fiber -Varianten der Target-Module verwenden Baugruppen mit
Laser-Technologie, die der Laser-Klasse 1 entsprechen.
Sie erfüllen die Richtlinien gemäß
und 1040.11 .
Beachten Sie diesbezüglich folgende Sicherheitshinweise:
 Blickkontakt mit dem unsichtbaren Laserstrahl vermeiden auf Seite 4
 Optische Anschlüsse stets verbinden oder mit Schutzkappen abdecken auf Seite 4
 Ausschließlich von G&D zertifizierte Übertragungsmodule verwenden auf Seite 4
HINWEIS:
Die Installation der Module wird im separaten Handbuch
detailliert beschrieben.
Arbeitsplatzmodule
 Schließen Sie die Target-Computer an die verschiedenen Target-Module an.

Anschluss der Target-Module an das Zentralmodul

WICHTIG:
Beachten Sie bei Zentralmodulen mit Fiber-Ports folgende Sicherheits-
hinweise:
 Blickkontakt mit dem unsichtbaren Laserstrahl vermeiden auf Seite 4
 Optische Anschlüsse stets verbinden oder mit Schutzkappen abdecken auf Seite 4
 Ausschließlich von G&D zertifizierte Übertragungsmodule verwenden auf Seite 4
 Verbinden Sie die Trans.-Schnittstellen der einzelnen Target-Module mit jeweils
einem Dynamic Port des Zentralmoduls.
2 4 6 8
Tx Rx Tx Rx Tx Rx Tx Rx
Rx 1 Tx Rx 3 Tx Rx 5 Tx Rx 7 Tx
WICHTIG:
Das Target-Modul DVI-CPU-UC ist mit zwei Trans.-Schnittstellen ausge-
stattet. Verbinden Sie ausschließlich eine Trans.-Schnittstelle des Target-Moduls
mit diesem Zentralmodul!
EN 60825-1:2014
Dynamic Ports
10 12 14 16 18
Tx Rx Tx Rx Tx Rx Tx Rx
Rx 9 Tx Rx 11 Tx Rx 13 Tx Rx 15 Tx 17
sowie
U.S. CFR 1040.10
20 22 26 28
24
19 21 23 25 27
G&D ControlCenter-Compact · 10
Installation
Target- und
30 32
29 31
