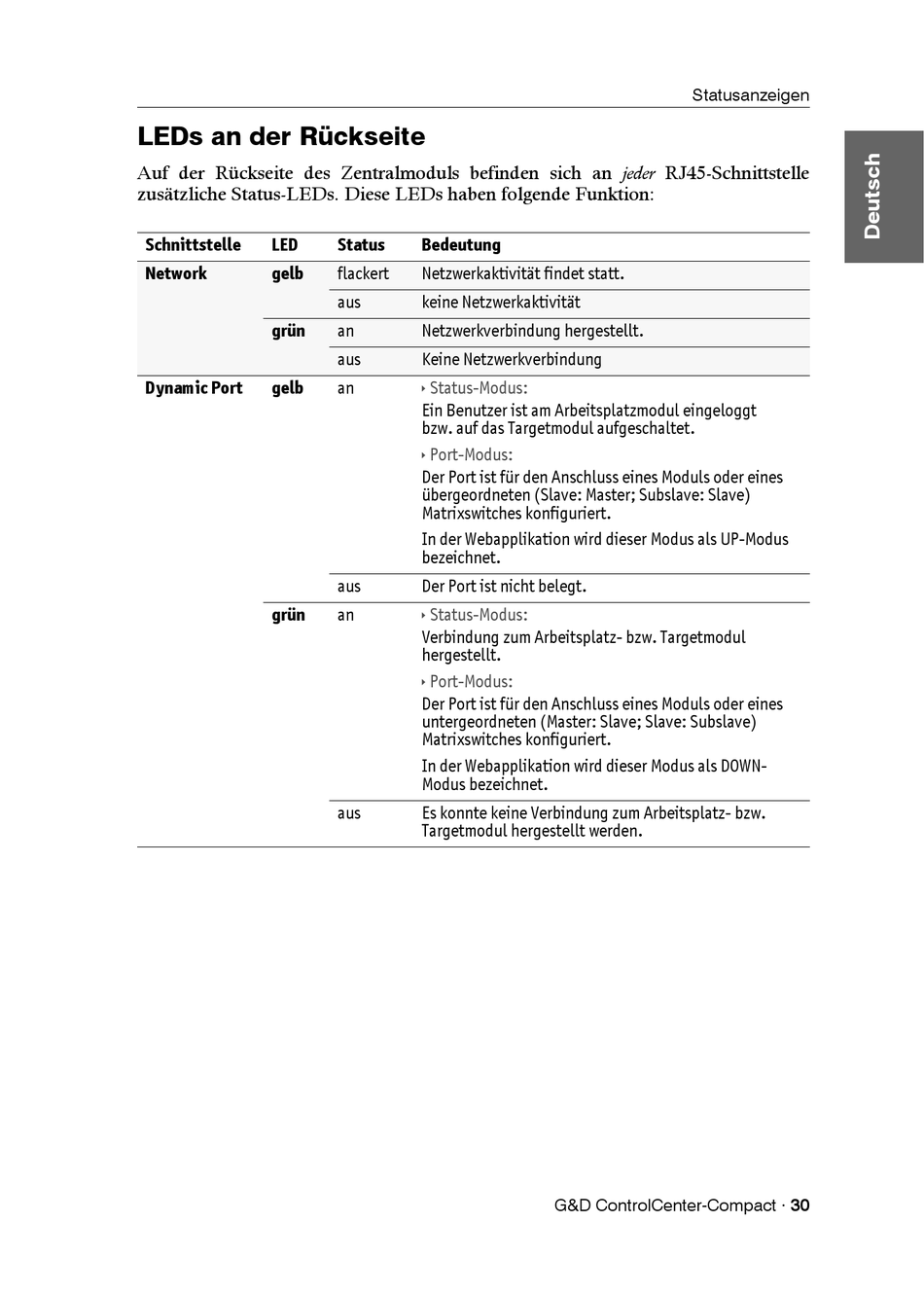

LEDs an der Rückseite
Auf der Rückseite des Zentralmoduls befinden sich an jeder RJ45-Schnittstelle
zusätzliche Status-LEDs. Diese LEDs haben folgende Funktion:
Schnittstelle LED
Network gelb
grün
Dynamic Port gelb
grün
Status Bedeutung
flackert Netzwerkaktivität findet statt.
aus keine Netzwerkaktivität
an Netzwerkverbindung hergestellt.
aus Keine Netzwerkverbindung
an  Status-Modus:
Ein Benutzer ist am Arbeitsplatzmodul eingeloggt
bzw. auf das Targetmodul aufgeschaltet.
 Port-Modus:
Der Port ist für den Anschluss eines Moduls oder eines
übergeordneten (Slave: Master; Subslave: Slave)
Matrixswitches konfiguriert.
In der Webapplikation wird dieser Modus als UP-Modus
bezeichnet.
aus Der Port ist nicht belegt.
an  Status-Modus:
Verbindung zum Arbeitsplatz- bzw. Targetmodul
hergestellt.
 Port-Modus:
Der Port ist für den Anschluss eines Moduls oder eines
untergeordneten (Master: Slave; Slave: Subslave)
Matrixswitches konfiguriert.
In der Webapplikation wird dieser Modus als DOWN-
Modus bezeichnet.
aus Es konnte keine Verbindung zum Arbeitsplatz- bzw.
Targetmodul hergestellt werden.
