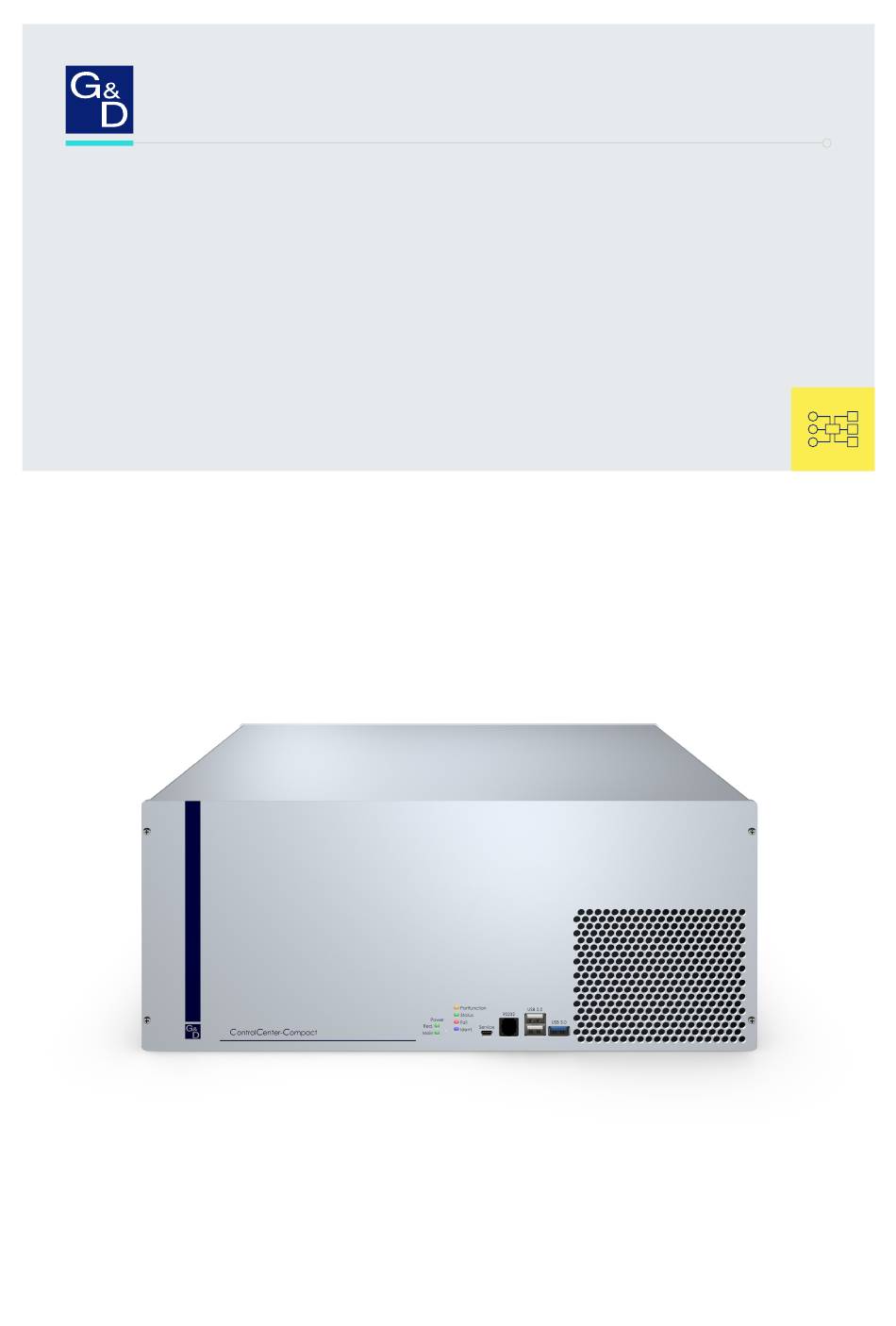

- Seite 1 G&D ControlCenter-Compact DE Installation und Bedienung EN Installation and Operation A9100282-1.70...
- Seite 2 © Guntermann & Drunck GmbH 2025. Alle Rechte vorbehalten. Version 1.70 – 10.02.2025 Firmware: 1.8.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 www.gdsys.com sales@gdsys.com i · G&D ControlCenter-Compact...
- Seite 3 Erhöhen Sie den Abstand zwischen Gerät und Empfänger. Schließen Sie das Gerät an eine andere Steckdose oder einen anderen Stromkreis als den, mit dem das Empfangsgerät verbunden ist, an. Kontaktieren Sie den Händler oder einen erfahrenen Rundfunk-/Fernsehtechniker. G&D ControlCenter-Compact · ii...
- Seite 4 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Der Matrixswitch »ControlCenter-Compact« ........... 5 Erweiterung eines KVM-Matrixsystems .............. 6 Lieferumfang ....................6 Installation ....................... 7 Erforderliches Zubehör ..................7 Stromversorgung ....................7 Installation und Anschluss der Arbeitsplatzmodule und DynamicWorkplace-CONs . 8 Installation und Anschluss der Rechnermodule ........... 9 Netzwerkschnittstellen ..................
- Seite 5 Ständigen Zugang zu den Netzsteckern der Geräte sicherstellen Achten Sie bei der Installation der Geräte darauf, dass die Netzstecker der Geräte jederzeit zugänglich bleiben. Lüftungsöffnungen nicht verdecken Bei Gerätevarianten mit Lüftungsöffnungen ist eine Verdeckung der Lüftungsöff- nungen unbedingt zu vermeiden. G&D ControlCenter-Compact · 1...
- Seite 6 Bei unbefugtem Entfernen erlischt die Garantie. Die Nichtbeach- tung dieser Vorsichtsmaßnahme kann zu Verletzungen und Geräteschäden führen! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 2 · G&D ControlCenter-Compact...
- Seite 7 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. G&D ControlCenter-Compact · 3...
- Seite 8 Sicherheitshinweise Besondere Hinweise zum Umgang mit Laser-Technologie Die Fiber-Varianten der ControlCenter-Compact-Serie verwenden Baugruppen mit Laser-Technologie, die der Laser-Klasse 1 oder besser entsprechen. Sie erfüllen dabei die Richtlinien gemäß EN 60825-1:2014 sowie U.S. CFR 1040.10 1040.11 Unsichtbare Laserstrahlung, LASER KLASSE 1...
- Seite 9 »ControlCenter-Compact« Ein KVM-Matrixsystem besteht aus mindestens je einem Zentralmodul, einem Arbeitsplatzmodul oder einer DynamicWorkplace-CON (DWC) und einem Rechnermodul. Das Zentralmodul der ControlCenter-Compact-Serie ist die zentrale Komponente des KVM-Matrixsystems. Hieran werden die Arbeitsplatzmodule, DWCs und Rechner- module angeschlossen. HINWEIS: Das KVM-Matrixsystem ermöglicht die Aufschaltung von Arbeitsplatz- modulen und DWCs auf Rechnermodule.
- Seite 10 Grid™ (kostenpflichtig) zur Verfügung. Weitere Informationen zu diesen Technologien finden Sie im separaten Handbuch der Webapplikation. Lieferumfang 1 × Zentralmodul ControlCenter-Compact 2 × Stromversorgungskabel (PowerCable-2 Standard) 1 × Rackmount-Set 1 × Sicherheitshinweise-Flyer 6 · G&D ControlCenter-Compact...
- Seite 11 Sie das Stromversorgungskabel mit einer Netzsteckdose und schalten Sie den Netz- schalter ein. Red. Power: Schließen Sie ggf. ein mitgeliefertes Stromversorgungskabel zur Herstel- lung einer redundanten Stromversorgung an. Verbinden Sie das Stromversorgungs- kabel mit einer Netzsteckdose eines anderen Stromkreises und schalten Sie den Netzschalter ein. G&D ControlCenter-Compact · 7...
- Seite 12 Verbinden Sie die Transmission-Schnittstellen der einzelnen Arbeitsplatzmodule und/oder DWCs mit jeweils einem Dynamic Port des Zentralmoduls. HINWEIS: Der Matrixswitch erkennt die Arbeitsplatzmodule und DWCs nach dem Einschalten der Module und konfiguriert die Ports automatisch. Dynamic Ports 8 · G&D ControlCenter-Compact...
- Seite 13 Computer und Rechnermodule und konfiguriert die Ports automatisch. Dynamic Ports WICHTIG: Die UC-Varianten der Rechnermodule sind mit zwei Trans.-Schnitt- stellen zur Integration eines Computers in zwei verschiedene KVM-Matrixsysteme ausgestattet. Verbinden Sie ausschließlich eine Trans.-Schnittstelle des Rechner- moduls mit diesem Matrixswitch! G&D ControlCenter-Compact · 9...
- Seite 14 Das andere Ende des Kabels ist mit einer Netzwerkschnittstelle eines lokalen Netzwerks zu verbinden. Network B: Stecken Sie ggf. ein als Zubehör erhältliches Twisted-Pair-Kabel der Kategorie 5e (oder höher) ein. Das andere Ende des Kabels ist mit einer Netzwerkschnittstelle eines lokalen Netzwerks zu verbinden. 10 · G&D ControlCenter-Compact...
- Seite 15 Längen über 80 Metern, Kabel der Codierung AWG24 oder besser zu ver- wenden: Drahtstärke Kabeltyp Kategorie Empfehlung AWG22 Installation 5e, 6 oder 7 bis 140 Meter AWG24 Installation 5e, 6 oder 7 bis 120 Meter AWG26/27 Patchkabel 5e, 6 oder 7 bis 80 Meter G&D ControlCenter-Compact · 11...
- Seite 16 80 Meter: Dätwyler uninet® 7702 flex Patchkabel bis 100 Meter: Dätwyler uninet® 5502 AWG24 S-STP Installationskabel mit Steckern bis 140 Meter: Kerpen MegaLine® G12-150 S/F AWG22 Installationskabel mit Buchsen Dätwyler uninet® 7702 AWG 22 Installationskabel mit Buchsen 12 · G&D ControlCenter-Compact...
- Seite 17 Die erforderlichen Konfigurationseinstellungen können direkt an einem der einge- richteten Arbeitsplatzmodule durchgeführt werden. WICHTIG: An einer DynamicWorkplace-CON (DWC) steht Ihnen das On-Screen-Dis- play (OSD) nicht zur Verfügung. Bei Verwendung einer DWC finden Sie die ent- sprechenden Konfigurationsoptionen im separaten Handbuch zur Web- applikation. G&D ControlCenter-Compact · 13...
- Seite 18 Handbuch der Webapplikation. 2. Betätigen Sie die Eingabetaste , um die Anmeldung durchzuführen und das OSD zu öffnen. 3. Betätigen Sie die -Taste zum Aufruf des Konfigurationsmenüs. 4. Wählen Sie die Zeile Netzwerk und betätigen Sie die Eingabetaste 14 · G&D ControlCenter-Compact...
- Seite 19 Geben Sie die IP-Adresse des Gateways an. DNS 1: Geben Sie die IP-Adresse des DNS-Servers an. DNS 2: Geben Sie optional die IP-Adresse eines weiteren DNS-Servers an. 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D ControlCenter-Compact · 15...
- Seite 20 3. Halten Sie den Taster weiterhin gedrückt und schalten Sie das Gerät ein. 4. Sobald die grüne Status-LED blinkt, lassen Sie die Taste los. HINWEIS: Die Wiederherstellung der Standardeinstellungen ist alternativ auch über die Webapplikation Config Panel möglich. 16 · G&D ControlCenter-Compact...
- Seite 21 3. Bearbeiten Sie die im Gerät gespeicherten Netzfilterregeln mit der Webapplikation Config Panel und speichern Sie die Regeln anschließend ab. WICHTIG: Wird innerhalb von 15 Minuten keine neue Netzfilterkonfiguration erstellt, werden die ursprünglichen Einstellungen wieder aktiviert. G&D ControlCenter-Compact · 17...
- Seite 22 Falls die Anzahl der Ports eines Matrixswitches für den gewünschten Einsatzzweck nicht ausreicht, können Sie mehrere Matrixswitches zu einem Verbund zusammen- fügen. Die verschiedenen Gerätevarianten der ControlCenter-Compact-Serie sind mit bis zu 176 Dynamic Ports zum Anschluss von Arbeitsplatzmodulen, DWCs und Rechnermodulen ausgestattet...
- Seite 23 Erweiterung des KVM-Matrixsystems Die Ports der verschiedenen Gerätevarianten der ControlCenter-Compact-Serie sind ab Werk wie folgt für den Anschluss von über- bzw. untergeordneten Matrixswitches konfiguriert: Variante Up-Ports Down-Ports ControlCenter-Compact-8C 1 bis 2 3 bis 8 ControlCenter-Compact-16C 1 bis 4 5 bis 16...
- Seite 24 (unabhängig vom Matrixswitch, an den sie angeschlossen sind) aufgeschaltet wer- den. Das System übernimmt das (bidirektionale) Routing der KVM-Signale und wählt hierbei den jeweils optimalen Signalpfad zwischen den Modulen. Weitere Informationen zum finden Sie im separaten Handbuch der KVM Matrix-Grid™ Webapplikation. 20 · G&D ControlCenter-Compact...
- Seite 25 Durch die Zuordnung mehrerer Kanäle zu einem Arbeitsplatz oder einem Rechner erstellen Sie eine sogenannte Kanal-Gruppierung. HINWEIS: Arbeitsplatz- bzw. Rechnermodule, die Sie als Zusatzkanal einer Kanal-Gruppierung zugeordnet haben, werden im OSD nicht aufgeführt. Ausführliche Informationen zur Kanal-Gruppierung finden Sie im Handbuch der Webapplikation. G&D ControlCenter-Compact · 21...
- Seite 26 Das Zentralmodul ist einsatzbereit. Das Zentralmodul wird initialisiert. Fail Das Gerät ist nicht betriebsbereit. Das Gerät ist betriebsbereit oder ausgeschaltet. Ident. LED zur Identifizierung des Gerätes in der Webapplikation aktiviert. LED zur Identifizierung des Gerätes in der Webapplikation deaktiviert. 22 · G&D ControlCenter-Compact...
- Seite 27 Der Port ist für den Anschluss eines Moduls oder eines untergeordneten (Leader: Follower; Follower: Subfollower) Matrixswitches konfiguriert. In der Webapplikation wird dieser Modus als DOWN- Modus bezeichnet. Es konnte keine Verbindung zum Arbeitsplatzmodul, zur DWC bzw. zum Rechnermodul hergestellt werden. G&D ControlCenter-Compact · 23...
- Seite 28 Temperatur: +5°C bis +45°C Luftfeuchte: 20 % bis 80 %, nicht kondensierend Lagerumgebung Temperatur: -20°C bis +55°C Luftfeuchte: 15 % bis 85 %, nicht kondensierend Konformität CE, UKCA, FCC Klasse B, TAA, EAC, RoHS, WEEE, REACH 24 · G&D ControlCenter-Compact...
- Seite 29 Gewicht: ca. 3,5 kg ControlCenter-Compact-32C Schnittstellen Dynamic Ports: 32 × RJ45-Buchse (CAT, 1 Gbit/s) Stromversorgung Stromaufnahme: 100-240V/60-50Hz, 0,9-0,5A Gehäuse Dimensionen (B × H × T): ca. 436 × 44 × 284 mm Gewicht: ca. 3,2 kg G&D ControlCenter-Compact · 25...
- Seite 30 32 × LC-Duplex-Buchse (Fiber, 2,5 Gbit/s, inkl. Übertragungsmodule/ SFP-Transceiver) 48× RJ45-Buchse (CAT, 1 Gbit/s) Stromversorgung Stromaufnahme: 100-240V/60-50Hz, 1,5-0,7A Gehäuse Dimensionen (B × H × T): ca. 436 × 88 × 284 mm Gewicht: ca. 5,7 kg 26 · G&D ControlCenter-Compact...
- Seite 31 48 × LC-Duplex-Buchse (Fiber, 2,5 Gbit/s, inkl. Übertragungsmodule/ SFP-Transceiver) 16× RJ45-Buchse (CAT, 1 Gbit/s) Stromversorgung Stromaufnahme: 100-240V/60-50Hz, 1,6-0,8A Gehäuse Dimensionen (B × H × T): ca. 436 × 88 × 284 mm Gewicht: ca. 5,9 kg G&D ControlCenter-Compact · 27...
- Seite 32 Gewicht: ca. 5,9 kg ControlCenter-Compact-176C Schnittstellen Dynamic Ports: 176 × RJ45-Buchse (CAT, 1 Gbit/s) Stromversorgung Stromaufnahme: 100-240V/60-50Hz, 1,4-0,7A Gehäuse Dimensionen (B × H × T): ca. 436 × 177 × 284 mm Gewicht: ca. 6,8 kg 28 · G&D ControlCenter-Compact...
- Seite 33 LC-Duplex Kabellänge (max.) Singlemode 9/125μm, 10 Kilometer Klasse OS1: Leistungsdaten Wellenlänge (λ): 1310 nm (1260 nm bis 1360 nm) Optische Abgabeleistung (P -8,4 dBm bis -1,0 dBm in 9 μm SMF: Empfangsempfindlichkeit (P -18 dBm (OMA) G&D ControlCenter-Compact · 29...
- Seite 36 © Guntermann & Drunck GmbH 2025. All rights reserved. Version 1.70 – 10/02/2025 Firmware: 1.8.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 www.gdsys.com sales@gdsys.com i · G&D ControlCenter-Compact...
- Seite 37 Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help. G&D ControlCenter-Compact · ii...
- Seite 38 Table of contents Contents Safety instructions .................... 1 Matrix switch »ControlCenter-Compact« ............5 Expanding a KVM matrix system ............... 6 Package contents ....................6 Installation ....................... 7 Required accessories ..................7 Power supply ..................... 7 Installing and connecting console modules and DynamicWorkplace-CONs ..8 Installing and connecting computer modules ............
- Seite 39 When installing the devices, ensure that the devices’ mains plugs remain accessible at all time. Do not cover the ventilation openings For device variants with ventilation openings, it must always be ensured that the ventilation openings are not covered. G&D ControlCenter-Compact · 1...
- Seite 40 Failure to observe this precautionary measure can result in injuries and damage to the device. Operate the device exclusively in the intended field of application The devices are designed for indoor use. Avoid extreme cold, heat or humidity. 2 · G&D ControlCenter-Compact...
- Seite 41 VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Beachten Sie die gültigen Vorschriften zur Entsorgung elektronischer Produkte. G&D ControlCenter-Compact · 3...
- Seite 42 Safety instructions Special advices for dealing with laser technology The fiber variants of the ControlCenter-Compact series use components with laser tech- nology which comply with laser class 1 or better. They meet the requirements according to EN 60825-1:2014 as well as U.S.
- Seite 43 A KVM matrix system consists of at least one central module, one console module or DynamicWorkplace-CON (DWC) and one computer module. The central module of the ControlCenter-Compact series is the central device of the KVM matrix system. Console modules, DWCs and computer modules, are connected to the central module.
- Seite 44 Information about these technologies is given in the separate manual of the webappli- cation. Package contents 1 × ControlCenter-Compact matrix switch 2 × power cable (PowerCable-2 Standard) 1 × rack mount set 1 × »Safety instructions« flyer...
- Seite 45 If required, plug one of the supplied power cable in this interface to establish a redundant power supply. Connect the power cable with a power outlet of another power circuit and turn the power button on. G&D ControlCenter-Compact · 7...
- Seite 46 Connect the Transmission interfaces of the individual console modules and/or DWCs to one Dynamic Port of the central module. NOTE: After you turn on the console modules and DWCs, the matrix switch detects them and configures the ports automatically. Dynamic Ports 8 · G&D ControlCenter-Compact...
- Seite 47 Dynamic Ports IMPORTANT: UC variants of computer modules provide two Trans. interfaces to connect a computer to two different KVM matrix systems. Connect only one of the computer module’s Trans. interfaces to this matrix switch! G&D ControlCenter-Compact · 9...
- Seite 48 Connect the other end of the cable to a network interface of the local network. Network B: If required, plug in a category 5e (or better) twisted-pair cable, which is available as accessory. Connect the other end of the cable to a network interface of the local network. 10 · G&D ControlCenter-Compact...
- Seite 49 Wire gauge Cable type Category Recommendation AWG22 Installation 5e, 6 or 7 up to 140 m AWG24 Installation 5e, 6 or 7 up to 120 m AWG26/27 Patch cable 5e, 6 or 7 up 80 m G&D ControlCenter-Compact · 11...
- Seite 50 Patch cable up to 100 meters: Dätwyler uninet® 5502 AWG24 S-STP Installationcable with sockets up to 140 meters: Kerpen MegaLine® G12-150 S/F AWG22 Installation cable with sockets Dätwyler uninet® 7702 AWG 22 Installation cables with sockets 12 · G&D ControlCenter-Compact...
- Seite 51 You can configure the network settings by using one of the new consoles. IMPORTANT: The on-screen display (OSD) is available on a DynamicWorkplace- CON (DWC). If you are using a DWC, you will find the corresponding configura- tion options in the separate manual for the web application. G&D ControlCenter-Compact · 13...
- Seite 52 For detailed information, please refer to the separate manual of the web application. 2. Press Enter to log in and open the OSD. 3. Press to call the Configuration menu. 4. Select and press Network Enter 14 · G&D ControlCenter-Compact...
- Seite 53 Enter the domain the matrix switch is to belong to. Gateway: Enter the gateway IP address. DNS 1: Enter the DNS server IP address. DNS 2: Enter the IP address of another DNS server (option). 6. Press to save your settings. G&D ControlCenter-Compact · 15...
- Seite 54 2. Press and hold the Reset button on the front panel of the device. 3. Keep the button pressed and turn the device on. 4. Release the button when the green Status-LED starts blinking. NOTE: You can also use the Config Panel web application to reset the default settings. 16 · G&D ControlCenter-Compact...
- Seite 55 3. Use the Config Panel web application to edit the netfilter rules that are stored in the appliance and, afterwards, save these rules. IMPORTANT: The former settings are reactivated if no new netfilter rules are created within 15 minutes. G&D ControlCenter-Compact · 17...
- Seite 56 If the number of ports of a matrix switch is not sufficient for the desired purpose, you can combine multiple matrix switches. The different device variants of the ControlCenter-Compact series provide up to 176 dynamic ports for the connection of console modules, DWCs and computer modules.
- Seite 57 Expanding the KVM matrix system by cascading By default, the ports of the different variants of the ControlCenter-Compact series are configured to connect both master and slave matrix switches: Variant Up ports Down ports ControlCenter-Compact-8C 1 to 2 3 to 8...
- Seite 58 The system takes over the (bidirectional) routing of KVM signals and chooses the ideal signal path between modules. More information about the are given in the separate manual of the KVM Matrix-Grid™ web application. 20 · G&D ControlCenter-Compact...
- Seite 59 Assigning multiple channels to a console or computer creates a channel group. NOTE: The OSD does not show any console or computer modules that you added as additional channels to the channel group. Detailed information on channel grouping can be retrieved in the web application manual. G&D ControlCenter-Compact · 21...
- Seite 60 The device is not ready for operation. The device is ready for operation or turned off. Ident. The LED to identify the device in the web application is activated. The LED to identify the device in the web application is deactivated. 22 · G&D ControlCenter-Compact...
- Seite 61 Port is configured to connect a module or a subordinate (leader: follower; follower: sub follower) matrix switch. In the web application, this mode is called DOWN mode. No connection to console module, DWC or computer module G&D ControlCenter-Compact · 23...
- Seite 62 +5°C to +45°C environment Air humidity: 20 % to 80 %, non-condensing Storage Temperature: -20°C to +55°C environment Air humidity: 15 % to 85 %, non-condensing Conformity CE, UKCA, FCC class B, TAA, EAC, RoHS, WEEE, REACH 24 · G&D ControlCenter-Compact...
- Seite 63 3.5 kg ControlCenter-Compact-32C Interfaces Dynamic ports: 32 × RJ45 socket (CAT, 1 Gbit/s) Power supply Current consumption: 100-240V/60-50Hz, 0.9-0.5A Housing Dimensions (W × H × D): approx. 436 × 44 × 284 mm Weight: approx. 3.2 kg G&D ControlCenter-Compact · 25...
- Seite 64 32 × LC duplex socket (Fiber, 2,5 Gbit/s, incl. transmission modules/ SFP transceivers) 48× RJ45 socket (CAT, 1 Gbit/s) Power supply Current consumption: 100-240V/60-50Hz, 1.5-0.7A Housing Dimensions (W × H × D): approx. 436 × 88 × 284 mm Weight: approx. 5.7 kg 26 · G&D ControlCenter-Compact...
- Seite 65 48 × LC duplex socket (Fiber, 2,5 Gbit/s, incl. transmission modules/ SFP transceivers) 16× RJ45 socket (CAT, 1 Gbit/s) Power supply Current consumption: 100-240V/60-50Hz, 1.6-0.8A Housing Dimensions (W × H × D): approx. 436 × 88 × 284 mm Weight: approx. 5.9 kg G&D ControlCenter-Compact · 27...
- Seite 66 5.9 kg ControlCenter-Compact-176C Interfaces Dynamic ports: 176 × RJ45 socket (CAT, 1 Gbit/s) Power supply Current consumption: 100-240V/60-50Hz, 1.4-0.7A Housing Dimensions (W × H × D): approx. 436 × 177 × 284 mm Weight: approx. 6.8 kg 28 · G&D ControlCenter-Compact...
- Seite 67 Cable length (max.) Singlemode 9/125μm, 10 Kilometer Class OS1: Performance data Wavelength(λ): 1310 nm (1260 nm bis 1360 nm) Optical power output (P -8,4 dBm bis -1,0 dBm in 9 μm SMF: Receiving sensitivity (P -18 dBm (OMA) G&D ControlCenter-Compact · 29...
- Seite 72 G&D. FEELS RIGHT. Hauptsitz | Headquarter US-Büro | US-Office Guntermann & Drunck GmbH Systementwicklung G&D North America Inc. Obere Leimbach 9 | D-57074 Siegen | Germany 4540 Kendrick Plaza Drive, Suite 100 | Houston, TX 77032 | USA Phone +49 271 23872-0 Phone +1-346-620-4362 sales@gdsys.com | www.gdsys.com sales.us@gdsys.com | www.gdsys.com...
