Die Kühlung wird zur gleichen Zeit wieder aufgenommen, wenn alle Regler die Abtauung beendet haben.

Externes Display AK-UI55

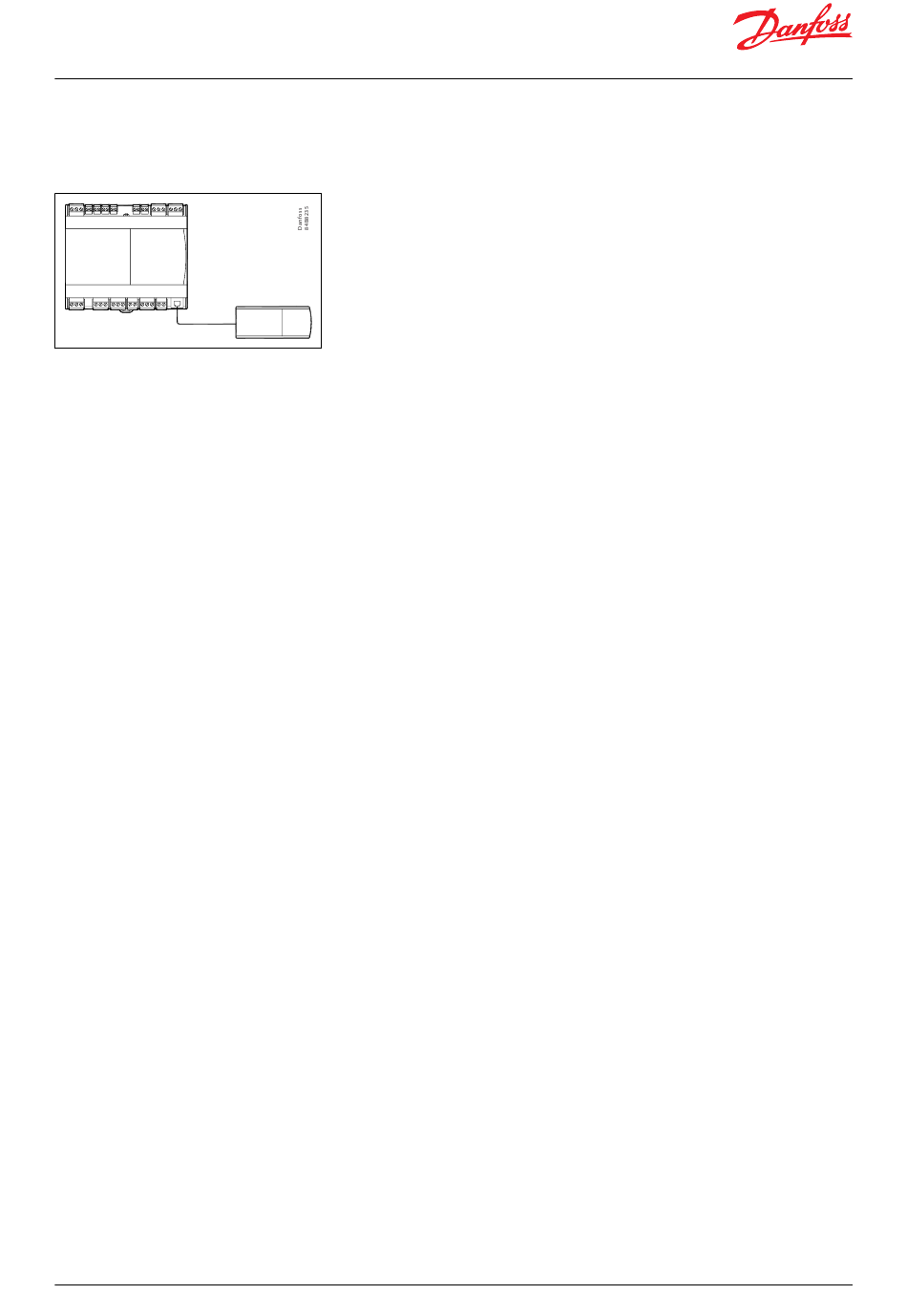

Bild 38: Externes Display AK-UI55
(Gesamtlänge: max. 100 m)
Anschlüsse
AI1
Druckmessumformer
AKS 32R
Anschluss an Klemme 40, 41 und 42.
(Verwenden Sie das Kabel 060G1034: Schwarz=40, Braun=41, Blau=42)
Das Signal von einem Druckmessumformer kann von bis zu zehn Reglern empfangen werden. Aber nur, wenn keine
signifikanten Druckabfälle zwischen den zu regelnden Verdampfern vorhanden sind. Siehe
AI2 - AI5
Primär für Temperatureingänge
• S2
Pt 1000 Ohm-Fühler AKS11, am Verdampferaustritt
• S3, S4, S5
Pt 1000 AKS11, PTC 1000 EKS111, NTC5K EKS211 oder NTC10K EKS221 Fühler. Alle müssen vom gleichen Typ sein.
• S3, Luftfühler in der Warmluft vor Verdampfer
• S4, Zuluftfühler, in der kalten Luft hinter dem Verdampfer platziert
(der Bedarf für S3 oder S4 kann in der Konfiguration ausgewählt werden)
• S5, Abtaufühler, im Verdampfer platziert
(Wenn der DI1-Eingang für die Temperaturmessung verwendet wird, wird er als AI5 angezeigt.)
DI1
Digitaleingangssignal.
Die definierte Funktion ist aktiv, wenn der Eingang kurzgeschlossen oder geöffnet ist, abhängig von der in o02
definierten Funktion.
DI2
Digitaleingangssignal.
Die definierte Funktion ist aktiv, wenn der Eingang kurzgeschlossen oder geöffnet ist, abhängig von der in o37
definierten Funktion.
AO1
Analoges Ausgangssignal
• Analog 0 – 10 V (derzeit nicht verwendet)
• Pulsbreitenmoduliertes Signal
Kann zur schnellen Taktung der Rahmenheizung über ein Halbleiterrelais mit externer Stromversorgung
verwendet werden.
MODbus
Zur Datenkommunikation.
