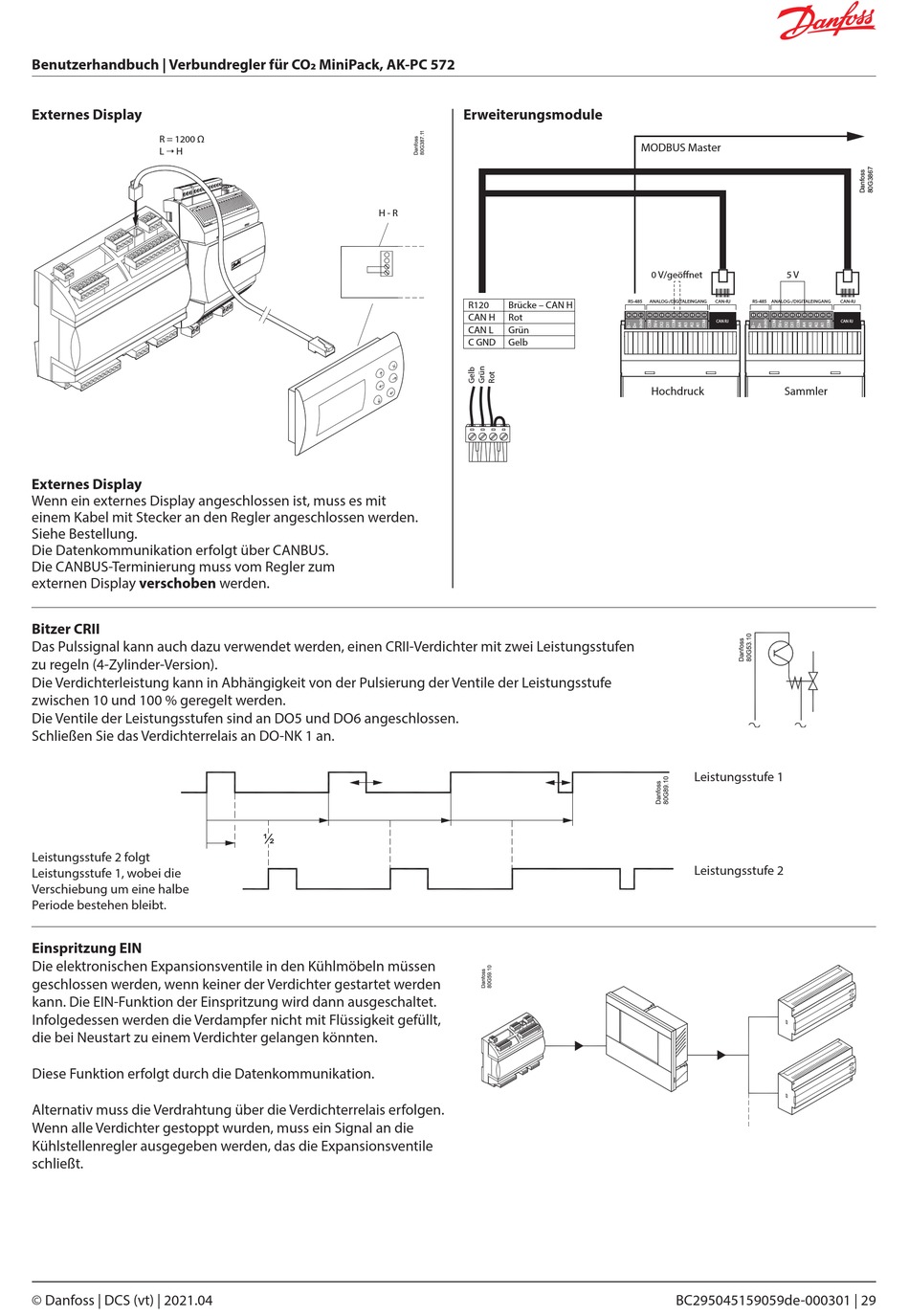

Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572
Externes Display
R = 1200 Ω
R = 1200Ω
L H
L→H
Externes Display
Wenn ein externes Display angeschlossen ist, muss es mit
einem Kabel mit Stecker an den Regler angeschlossen werden.
Siehe Bestellung.
Die Datenkommunikation erfolgt über CANBUS.
Die CANBUS-Terminierung muss vom Regler zum
externen Display verschoben werden.
Bitzer CRII
Das Pulssignal kann auch dazu verwendet werden, einen CRII-Verdichter mit zwei Leistungsstufen
zu regeln (4-Zylinder-Version).
Die Verdichterleistung kann in Abhängigkeit von der Pulsierung der Ventile der Leistungsstufe
zwischen 10 und 100 % geregelt werden.
Die Ventile der Leistungsstufen sind an DO5 und DO6 angeschlossen.
Schließen Sie das Verdichterrelais an DO-NK 1 an.
Leistungsstufe 2 folgt
Leistungsstufe 1, wobei die
Verschiebung um eine halbe
Periode bestehen bleibt.
Einspritzung EIN
Die elektronischen Expansionsventile in den Kühlmöbeln müssen
geschlossen werden, wenn keiner der Verdichter gestartet werden
kann. Die EIN-Funktion der Einspritzung wird dann ausgeschaltet.
Infolgedessen werden die Verdampfer nicht mit Flüssigkeit gefüllt,
die bei Neustart zu einem Verdichter gelangen könnten.
Diese Funktion erfolgt durch die Datenkommunikation.
Alternativ muss die Verdrahtung über die Verdichterrelais erfolgen.
Wenn alle Verdichter gestoppt wurden, muss ein Signal an die
Kühlstellenregler ausgegeben werden, das die Expansionsventile
schließt.
© Danfoss | DCS (vt) | 2021.04
Erweiterungsmodule
H - R
H - R
R120
Brücke – CAN H
CAN H
Rot
CAN L
Grün
C GND
Gelb
MODBUS Master
0 V/geöffnet
5 V
RS-485
ANALOG-/DIGITALEINGANG
CAN-RJ
RS-485
ANALOG-/DIGITALEINGANG
CAN RJ
Hochdruck
Sammler
Leistungsstufe 1
Leistungsstufe 2
BC295045159059de-000301 | 29
CAN-RJ
CAN RJ
