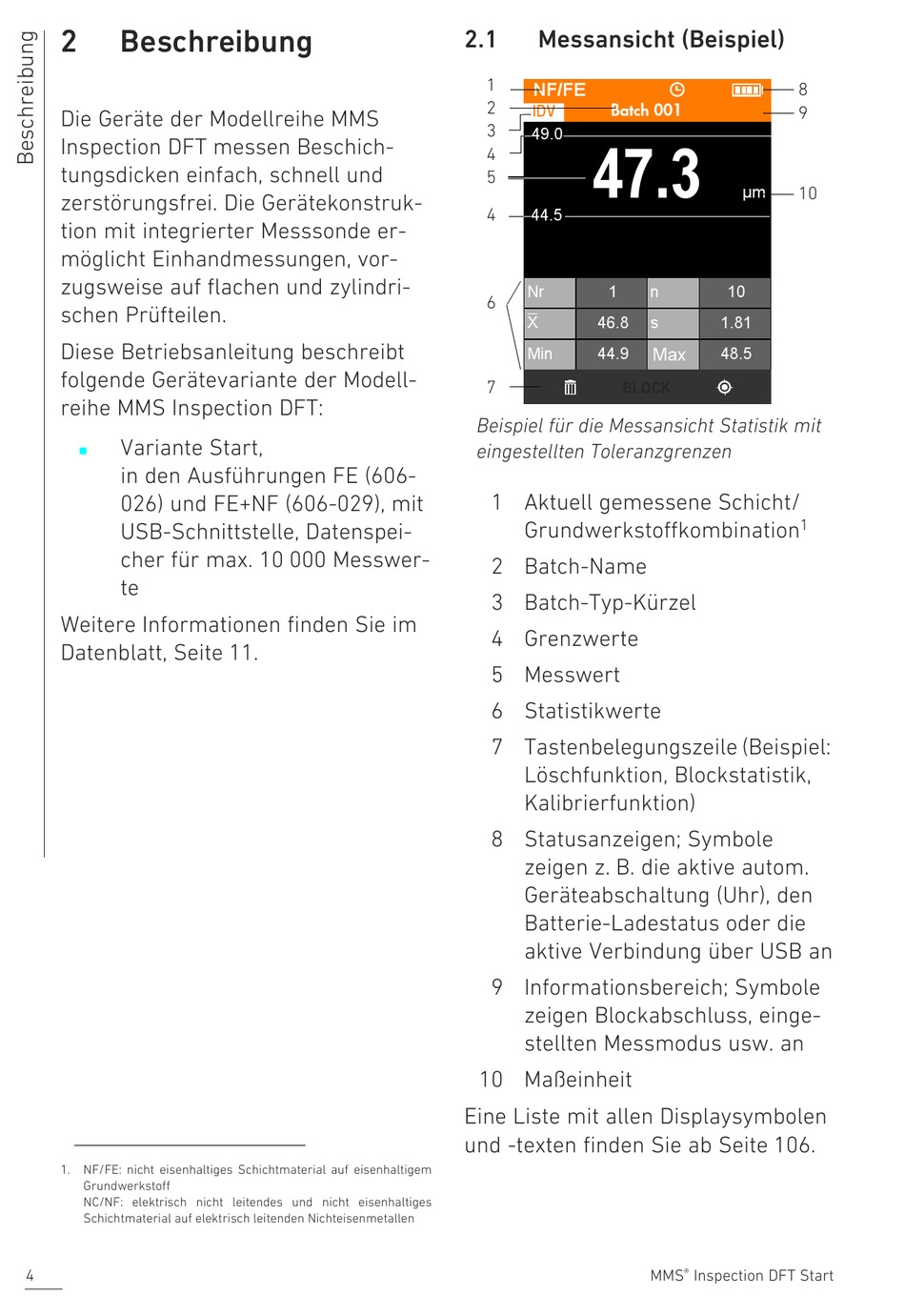

Beschreibung
Die Geräte der Modellreihe MMS
Inspection DFT messen Beschich-
tungsdicken einfach, schnell und
zerstörungsfrei. Die Gerätekonstruk-
tion mit integrierter Messsonde er-
möglicht Einhandmessungen, vor-
zugsweise auf flachen und zylindri-
schen Prüfteilen.
Diese Betriebsanleitung beschreibt
folgende Gerätevariante der Modell-
reihe MMS Inspection DFT:
Variante Start,
in den Ausführungen FE (606-
026) und FE+NF (606-029), mit
USB-Schnittstelle, Datenspei-
cher für max. 10 000 Messwer-
te
Weitere Informationen finden Sie im
Datenblatt, Seite 11.
1
1. NF/FE: nicht eisenhaltiges Schichtmaterial auf eisenhaltigem
Grundwerkstoff
NC/NF: elektrisch nicht leitendes und nicht eisenhaltiges
Schichtmaterial auf elektrisch leitenden Nichteisenmetallen
4
2.1
Messansicht (Beispiel)
1
NF/FE
2
Batch 001
IDV
3
49.0
47.3
4
5
44.5
4
Nr
1
6
X
46.8
Min
44.9
7
BLOCK
Beispiel für die Messansicht Statistik mit
eingestellten Toleranzgrenzen
1 Aktuell gemessene Schicht/
Grundwerkstoffkombination
2 Batch-Name
3 Batch-Typ-Kürzel
4 Grenzwerte
5 Messwert
6 Statistikwerte
7 Tastenbelegungszeile (Beispiel:
Löschfunktion, Blockstatistik,
Kalibrierfunktion)
8 Statusanzeigen; Symbole
zeigen z. B. die aktive autom.
Geräteabschaltung (Uhr), den
Batterie-Ladestatus oder die
aktive Verbindung über USB an
9 Informationsbereich; Symbole
zeigen Blockabschluss, einge-
stellten Messmodus usw. an
10 Maßeinheit
Eine Liste mit allen Displaysymbolen
und -texten finden Sie ab Seite 106.
8
9
µm
10
n
10
s
1.81
Max
48.5
1
®
MMS
Inspection DFT Start
