10.3 Messansicht – verschiedene Darstellungen
Unterschiedliche Zusatzinformationen können zum Messwert angezeigt wer-
den. Dazu können Sie zwischen drei Messansichten wählen:

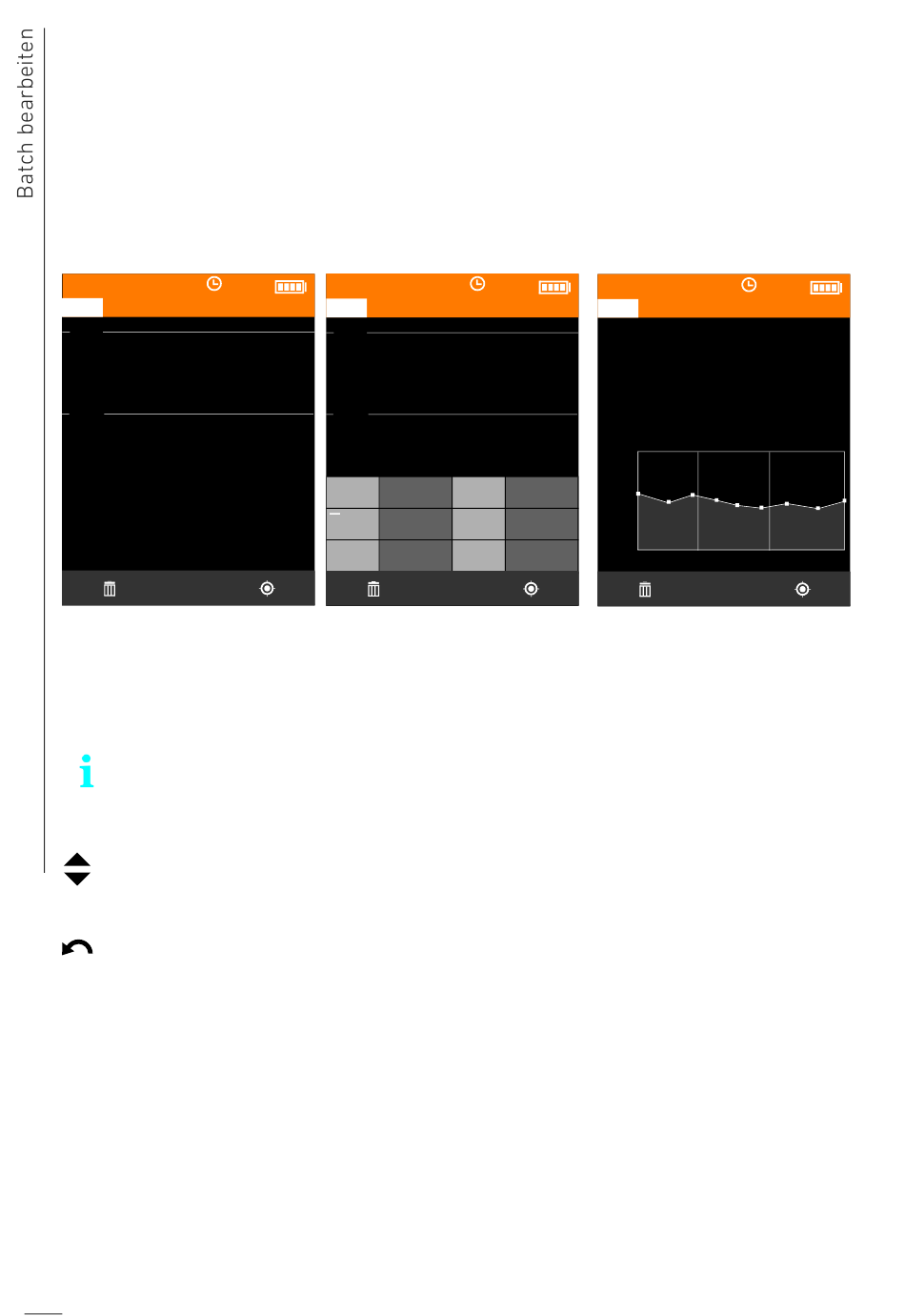

Die Displayanzeigen sind nur als Beispiele zu sehen, Batch 001 mit eingestellten Grenzwerten.
Messansicht Einfach
NF/FE
Batch 001
IDV
49.0
47.3
44.5
BLOCK
Es wird nur der aktuelle
Messwert angezeigt.
Eine Beschreibung der statistischen Kenngrößen siehe Seite 109.
Navigation
: Auswählen – Parameter/Wert
OK
: Bestätigen – Auswahl/Einstellung
: Verlassen – Seite/Menü
72
Messansicht Statistik
(Werkseinstellung)
NF/FE
Batch 001
IDV
49.0
47.3
µm
44.5
Nr 1 n
X 46.8 s
Min 44.9
BLOCK
Zusätzlich zum aktuellen
Messwert wird eine Mess-
wertstatistik tabellarisch an-
gezeigt.
Messansicht Diagramm
NF/FE
IDV
µm
49.0
10
1.81
44.5
Max 48.5
Zusätzlich zum aktuellen
Messwert werden die Mess-
werte in einem Verlaufsdia-
gramm dargestellt.
Batch 001
47.3
µm
BLOCK
®
MMS Inspection DFT Start
