6.4

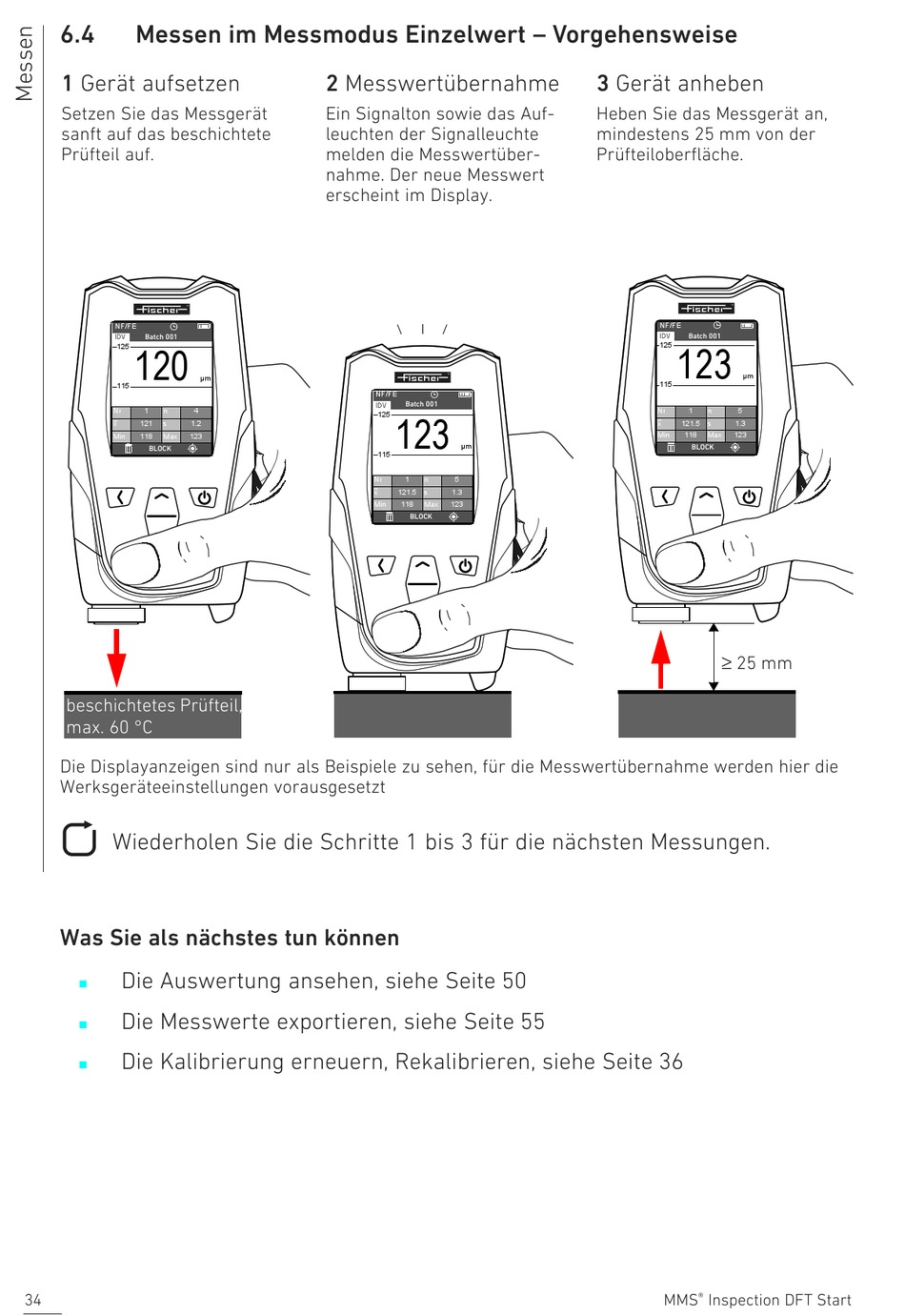

Messen im Messmodus Einzelwert – Vorgehensweise
1 Gerät aufsetzen
Setzen Sie das Messgerät
sanft auf das beschichtete
Prüfteil auf.
NF/FE
IDV
Batch 001
125
120
115
Nr
1
n
4
x
121
s
1.2
Min
118
Max
123
BLOCK
beschichtetes Prüfteil,
max. 60 °C
Die Displayanzeigen sind nur als Beispiele zu sehen, für die Messwertübernahme werden hier die
Werksgeräteeinstellungen vorausgesetzt
Wiederholen Sie die Schritte 1 bis 3 für die nächsten Messungen.
Was Sie als nächstes tun können
Die Auswertung ansehen, siehe Seite 50
Die Messwerte exportieren, siehe Seite 55
Die Kalibrierung erneuern, Rekalibrieren, siehe Seite 36
34
2 Messwertübernahme
Ein Signalton sowie das Auf-
leuchten der Signalleuchte
melden die Messwertüber-
nahme. Der neue Messwert
erscheint im Display.
µm
NF/FE
IDV
Batch 001
125
123
µm
115
Nr
1
n
5
x
121.5
s
1.3
Min
118
Max
123
BLOCK
3 Gerät anheben
Heben Sie das Messgerät an,
mindestens 25 mm von der
Prüfteiloberfläche.
NF/FE
IDV
Batch 001
125
123
µm
115
Nr
1
n
5
x
121.5
s
1.3
Min
118
Max
123
BLOCK
≥ 25 mm
®
MMS
Inspection DFT Start
