16 | Hubsäule LC3 IC
Elektrische Installation
Bei Verwendung des Softstopps an einem Gleichstrommotor wird eine kurze Hochspannungsspitze
zur Stromversorgung zurückgeschickt� Bei der Auswahl des Netzteils ist darauf zu achten, dass es den
Ausgang nicht abschaltet, wenn diese Rückwärtslastspitze auftritt�

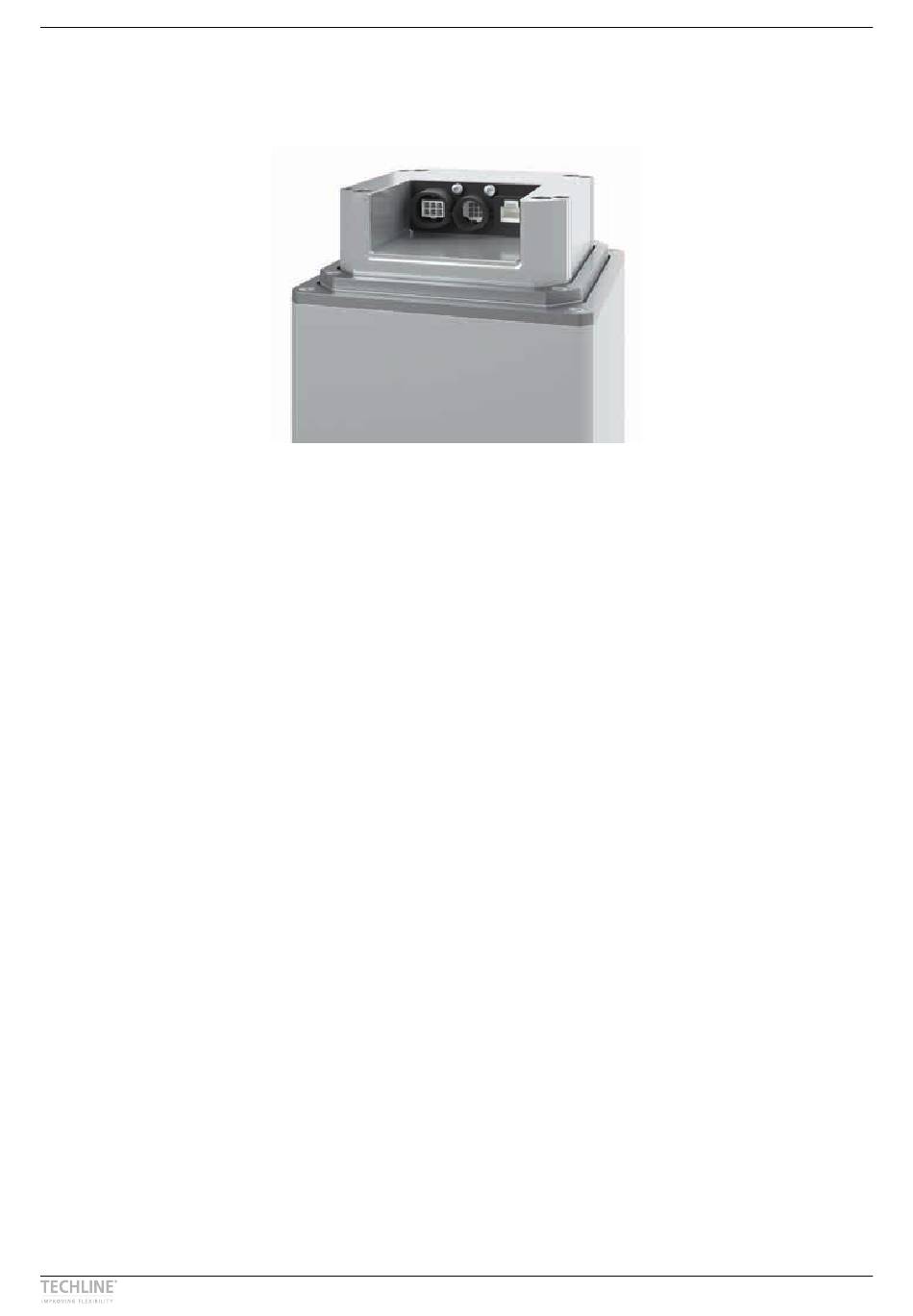

Je nach Option gibt es drei verschiedene Anschlüsse an der LC3 IC Hubsäule:
■ Ganz links ist der Stromanschluss für eine 24 V DC Stromversorgung, ein CAB0367046-xxxx Kabel
passt in den Anschluss
■ In der Mitte befindet sich ein 9-poliger Signalstecker für die Steuerung der LC3 IC und die Erfas-
sung von Informationen über Positions- und Endstoppsignale� Das Kabel CAB0368539-xxxx, das in
den Stecker passt, sollte an eine SPS oder einen Cobot-Controller angeschlossen werden�
■ Der Anschluss ganz rechts ist ein RJ-45 für Modbus TCP/IP� An diesen Anschluss kann ein geschirm-
tes (STP) Ethernetkabel der Kategorie 6 oder ein Kabel mit einer Kategorie entsprechend der erfor-
derlichen Übertragungsgeschwindigkeit angeschlossen werden�
Das Ethernet-Kabel wird nicht von LINAK geliefert
Der Signalanschluss bietet Zugang zu Actuator Connect�
