20 | Hubsäule LC3 IC

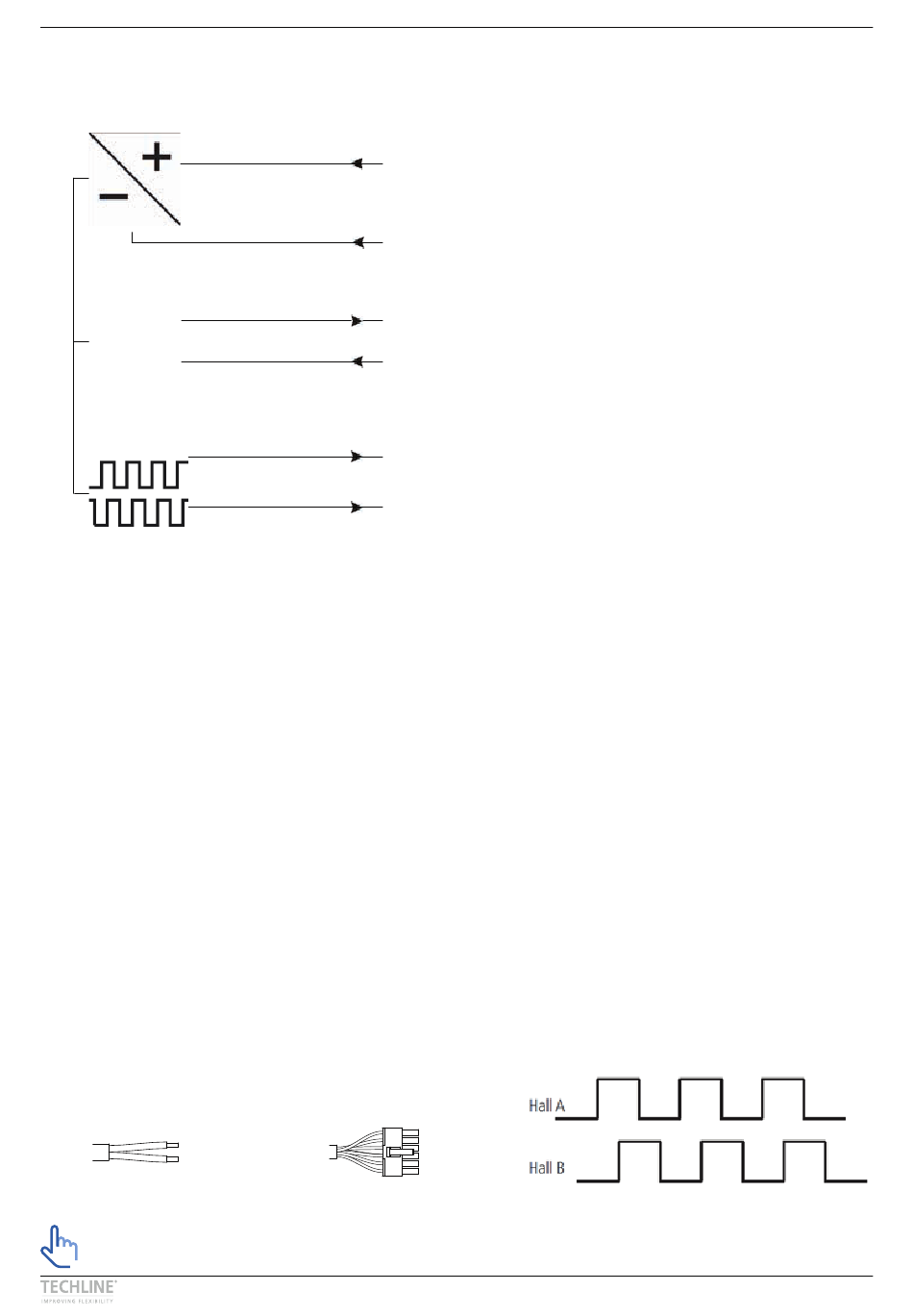

Anschlussplan ELEVATE Pro
LC3 XXX XXX F600 1H XXXX 6 2 3 1 4 - 1 G 0 (ELEVATE Pro)
24 V DC
4-20 mA
PROPORTIONAL
Dual Hall
Hall A
Hall B
Stromkabel
Offene Aderenden
Bitte beachten Sie, dass die Säule beschädigt werden kann, wenn das Netzteil nicht richtig an-
geschlossen ist!
BRAUN
BLAU
SCHWARZ
ROT
GELB
GRÜN
Signalkabel
Offene Aderenden
(Molex Mini-Fit 12-polig)
Diagramm des Dual-Halls:
