Elektrische Anschlüsse des DL7 Systems

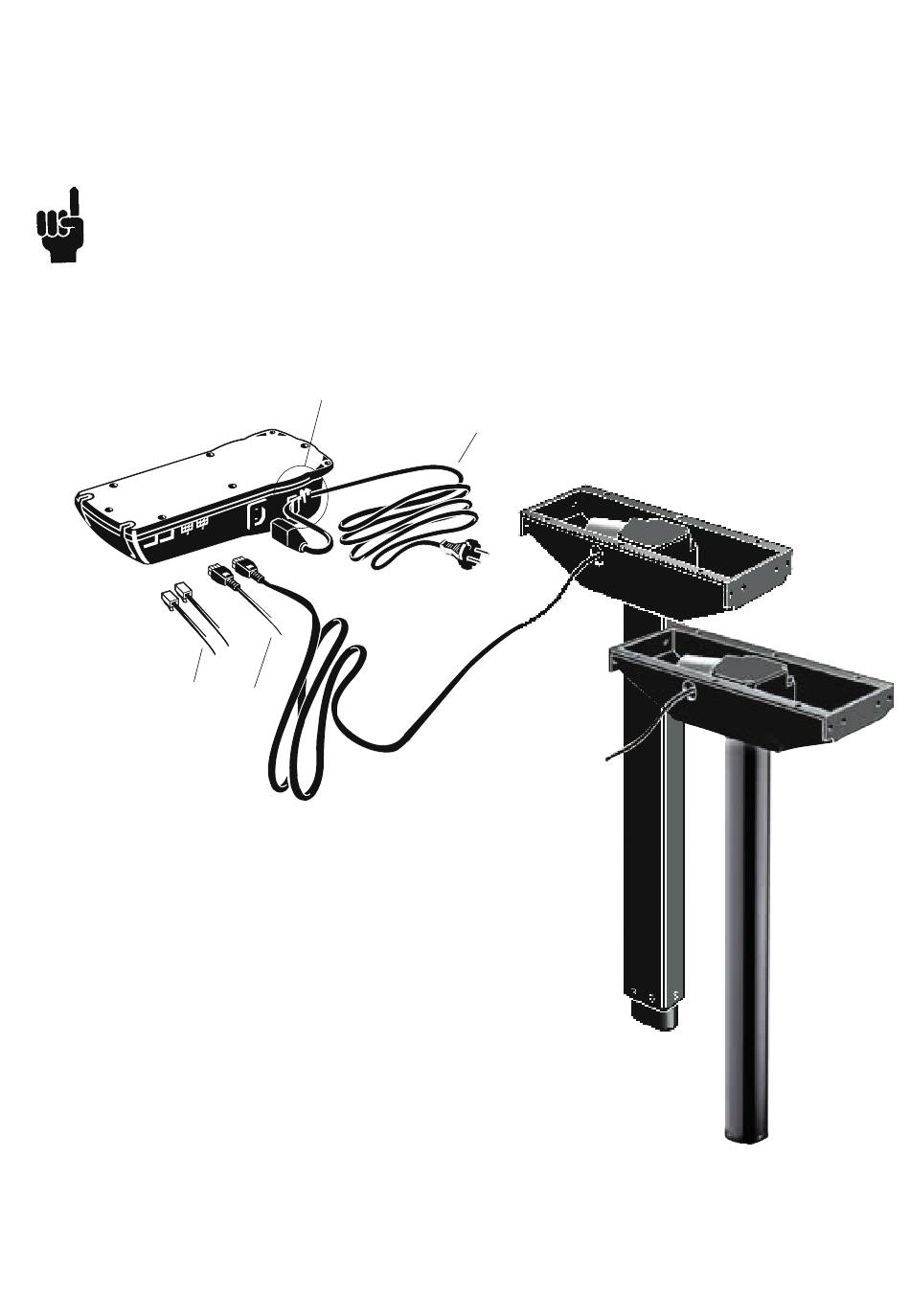

Das System muss wie in Abb. 7 angeschlossen werden. Jede DL7/DL7R muss mit einem Motorkabel an die Buch-
sen in der Steuereinheit angeschlossen werden. Die Motorkabel müssen über einen 6-poligen Stecker an beiden
Enden verfügen.
Zum Schluss wird der Netzstecker eingesteckt. Bitte beachten Sie, dass die Steuereinheit nur an die
Netzspannung angeschlossen werden darf, die auf dem Etikett angegeben ist.
Bedienelement/
Dongle
Zugentlastung für Netzkabel
DL
Netzkabel
DL7
Abbildung 7
Seite 15 von 28
oder
DL7R
