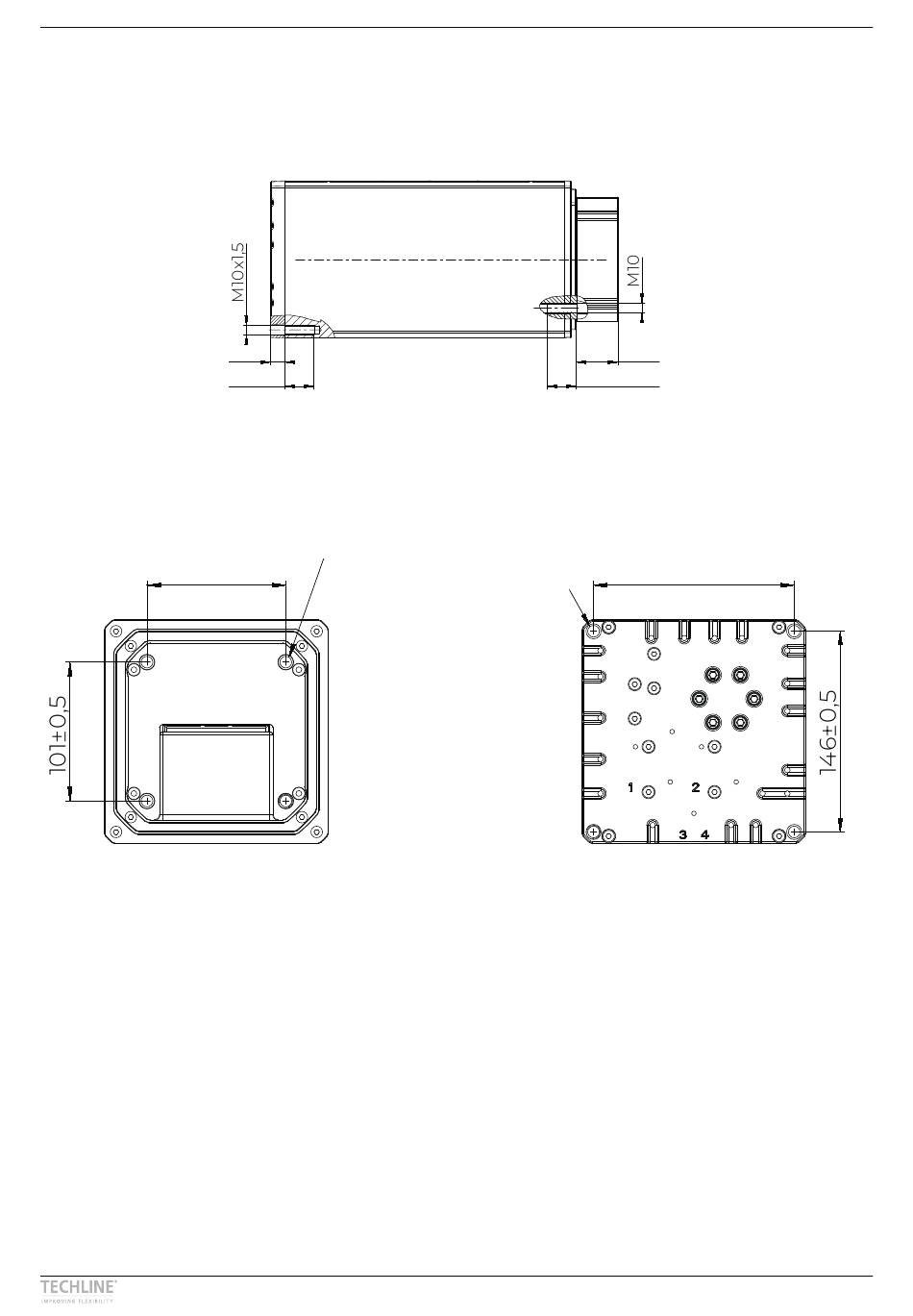

12 | Hubsäule LC3 IC
Verwenden Sie 4 Stk� M10 8�8 Bolzen an jedem Ende der Säule für die Montage an der Anwendung�
Die Einschraubtiefe muss min. 20 mm und max. 30 mm im Aluminiumprofil betragen.
Drehmoment der Schraube: 35 Nm
A
A
15 mm Abstand zum Gewinde
½ S + 280mm
101±0,5
C
(M4) 142 -146
(M5) 143 -146
(M6) 144 -146
(M8) 146
■ Es wird empfohlen, Schrauben mit Schraubensicherungskleber zu verwenden�
■ Für die sichere Befestigung der LC3 IC an der Anwendung müssen Schrauben aus hochwertigem
C
Stahl 8�8 oder 10�9 verwendet werden�
ABSCHNITT A-A
15
30
Einschraubtiefe min. 20 mm
Montagebohrungen
M10x1,5
43±0,5
Drill-Max. 12
Thread-Max 10
Drill-Max. 13
Thread-Max 11
Drill-Max. 15
Thread-Max 13
Drill-Max. 16
Thread-Max 14
SECTION C-C
A
2022-07-07
2022-07-11
15
A
30
REP = STANDARD-SB
ABSCHNITT A-A
B-B
M10x1,5
43
30
43
SCALE : 1:5
30
43 mm Abstand zum Gewinde
½ S + 280mm
146±0,5
B
B
ABSCHNITT A-A
B
B
43±0,5
