Installation WiFi2LIN012
Vorbereitung des Anschlusses
Achten Sie auf eine ausreichende Kabellänge.
1. Schließen Sie ein Gleichstromkabel an einen der Gleichstromanschlüsse der WiFi2LIN012-Box an.
2. Schließen Sie ein LINbus-Kabel an einen der RJ45-Anschlüsse der WiFi2LIN012-Box an.
Vergewissern Sie sich, dass das LINbus-Kabel gut befestigt ist und nicht den DS2 berühren kann, während
der Tisch läuft.
3. Vergewissern Sie sich, dass die Kabel in den Rillen im Boden der WiFi2LIN012-Box platziert sind.
Der zusätzliche LINbus-Port an der WiFi2LIN012-Box ist für den Anschluss von Zubehör vorgesehen.
Montage
1. Montieren Sie die WiFi2LIN012-Box an einer geeigneten Stelle mit zwei Schrauben mit folgenden Spezifika-
tionen:
Gewinde:
max. 3,8 mm
Kopf:
max. 8,5 mm
Länge:
min. 30 mm
Ein geeigneter Platz wäre in der Mitte der Tischplatte, wenn der DS2 an die WiFi2LIN012-Box angeschlossen ist.
Wählen Sie eine angemessene Schraubenlänge, um sicherzustellen, dass die Schrauben nicht in die
Tischplatte eindringen.
2. Bringen Sie die WiFi2LIN012-Box so an, dass die Farben und Zustände der LED-Leuchten leicht zu erkennen
sind.

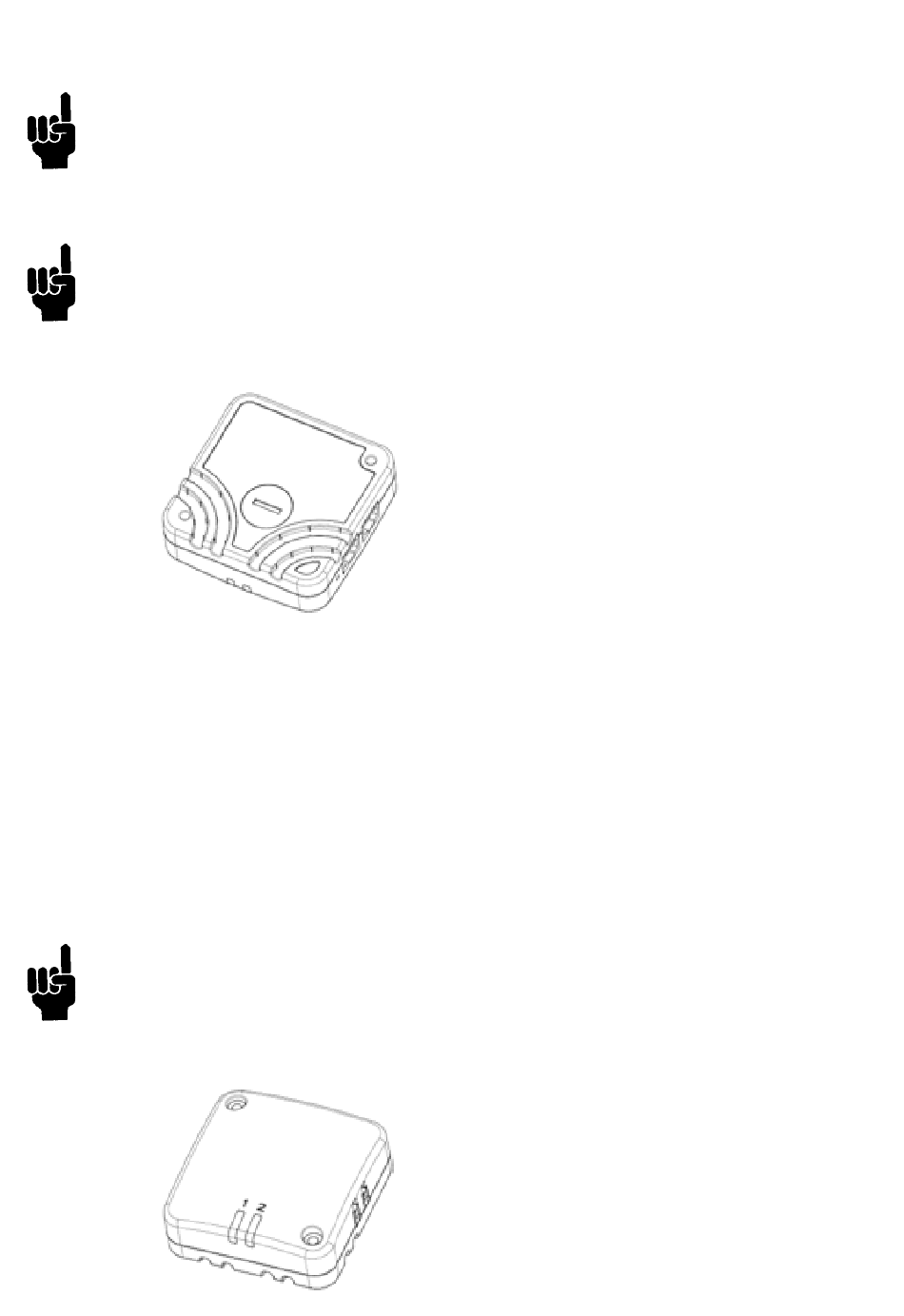

Rillen für Kabelentlastungen
LEDs und Montagelöcher
