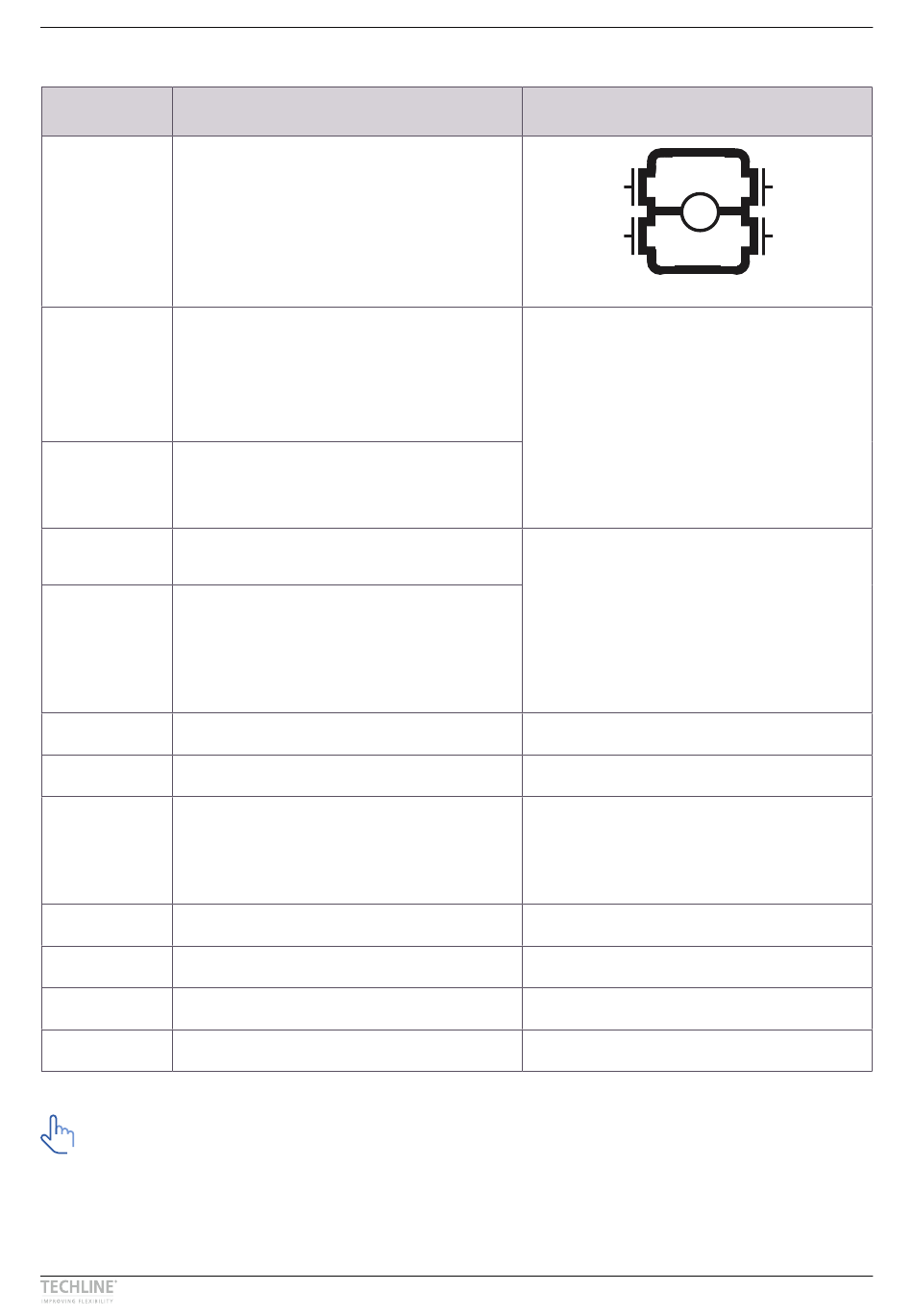

26 | Hubsäule LC3 IC
I/O-Spezifikationen ELEVATE Modbus TCP/IP
Eingang/Aus-
Spezifikation
gang
Einfach zu bedienende Schnittstelle mit
integrierter Leistungselektronik (H-Brü-
cke)�
Beschreibung
Verwendet Modbus TCP/IP-Nachrichten
zur Steuerung der Bewegung, zur Ein-
stellung der Parameter und zur Rück-
meldung der Hubsäule�
24 VDC + (VCC)
Braun an Plus anschließen
Braun
24 V ±10 %
24 V, max� 20 A – Stromabschaltung bei
20 A
24 VDC - (GND)
Blau
Blau an Minuspol anschließen
Rot
Fährt die Säule aus
Schwarz
Fährt die Säule ein
Grün
TX -
Gelb
RX +
Geteilte Versorgung: 24 VDC mit
≈ 28 mA Stromaufnahme. Anschluss
Orange
an Plus� Die geteilte Versorgung
verwendet den gemeinsamen GND der
Stromversorgung�
Hellblau
RX -
Violett
Service-Schnittstelle
Weiß
TX +
Grau
Service-Schnittstelle GND
Stromabschaltungen dürfen nicht als Stoppfunktion verwendet werden! Dies könnte die Säu-
le beschädigen�
Stromabschaltungen sollten nur in Notfällen verwendet werden!
Die Stromabschaltgrenzen sind nicht proportional zu den Lastkurven der Säule� Dies bedeu-
tet, dass die Stromabschaltgrenzen nicht als Lastindikator verwendet werden können�
Es gibt Toleranzen bei der Spindel, der Mutter, den Zahnrädern usw�, und diese Toleranzen
haben Einfluss auf die Stromaufnahme für die jeweilige Säule.
Kommentare
M
H-Brücke
Hinweis:
Verändern Sie nicht die Polarität der
Stromversorgung an den braunen und
blauen Drähten!
Stromversorgung GND (-) ist elektrisch
mit dem Gehäuse verbunden
Das Signal wird aktiv bei:
> 67 % von V
IN
Das Signal wird inaktiv bei:
< 33 % von V
IN
Eingangsstrom: 10 mA
Die Säule ist mit einem 1�500 ms Soft-
stopp und Start ausgestattet
Die geteilte Versorgung dient nur
der Kommunikationsversorgung des
Steuergeräts�
