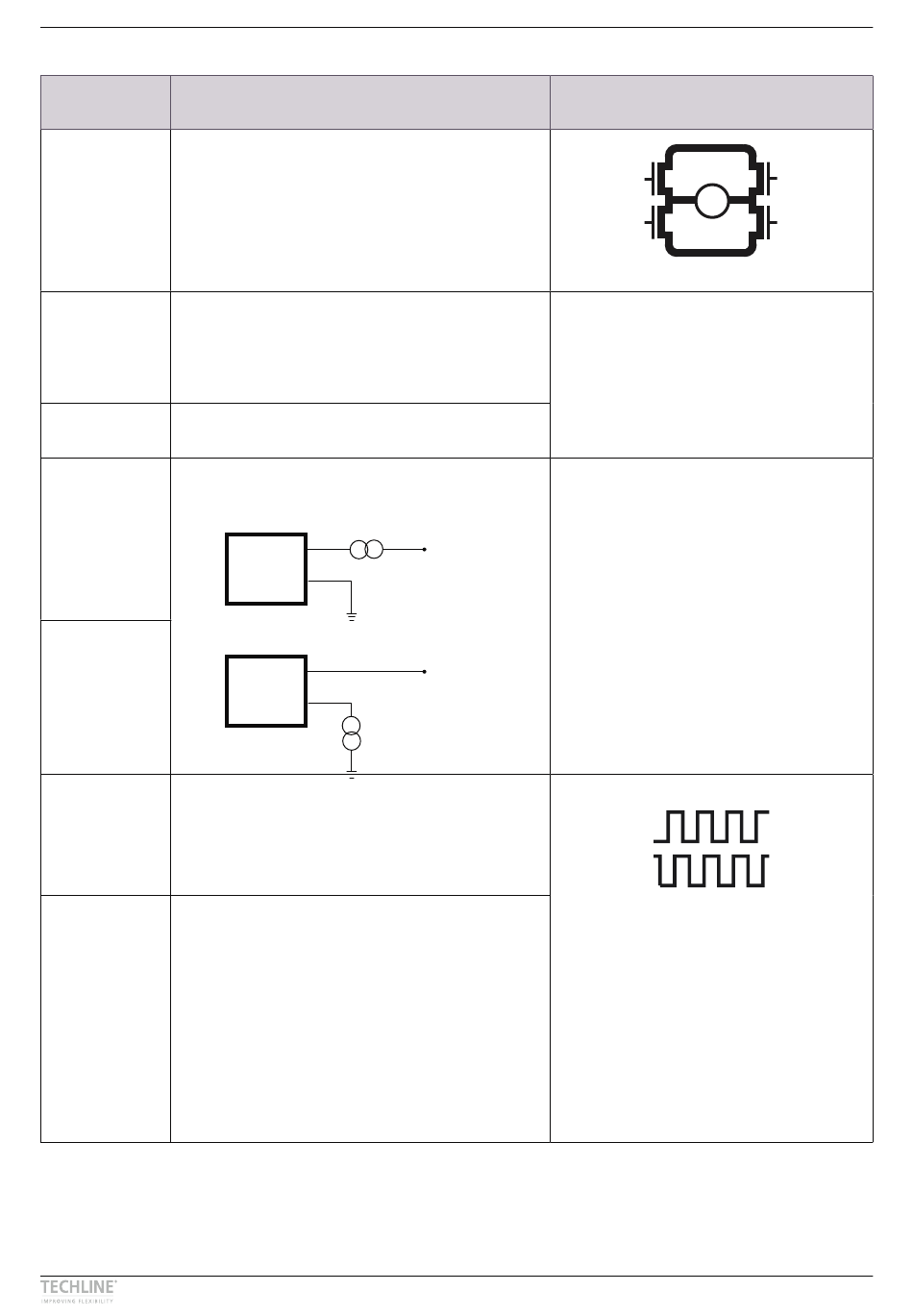

I/O-Spezifikationen Elevate Pro
Eingang/
Spezifikation
Ausgang
Beschrei-
Einfach zu bedienende Schnittstelle mit
bung
integrierter Leistungselektronik (H-Brücke)�
Die Geschwindigkeit der Säule wird über
ein 4-20-mA-Signal gesteuert�
Proportional bietet eine breite Palette von
Möglichkeiten zur individuellen Gestaltung�
Braun
24 VDC + (VCC)
Braun an Plus anschließen
24 V ± 10 %
24 V, max� 20 A - Strombegrenzung bei 20 A
Blau
24 VDC - (GND)
Blau an Minus anschließen
Schwarz
4-20 mA:
Rot
Gelb
Hall A
Bewegung pro Hall-Impuls:
20 mm Steigung -> 0,303 mm/Zählung
Hall-Ausgang (PNP Hall-Ausgang (PNP))
Grün
Hall B
Bewegung pro Hall-Impuls:
20 mm Steigung -> 0,303 mm/Zählung
ROT
Prop
SCHWARZ
ROT
Prop
SCHWARZ
Kommentare
Hinweis: Verändern Sie nicht die
Polarität der braunen und blauen
Adern der Stromversorgung!
Stromversorgung GND (-) ist elekt-
risch mit dem Gehäuse verbunden
Sinkender Strom mit Bezug auf
Strom GND (blau)
Gleichtaktspannung: GND zu V-Ver-
sorgung
V
IN
Äquivalenter Eingangswiderstand ≈
135 Ohm
Überstromgeschützt, verpolungssi-
cher
Die Säule ist mit einem Soft-Stopp
V
IN
von 0 ms ausgestattet�
Siehe Abschnitt Proportionalsteue-
rung (Geschwindigkeit) für weitere
Einzelheiten
Die Hallsensorsignale werden durch
die Drehung des Säulengetriebes
erzeugt� Diese Signale können in
eine SPS (Speicherprogrammierbare
Steuerung) eingespeist werden� In
der SPS können die Quadratursigna-
le verwendet werden, um die Rich-
tung und Position zu erfassen�
Ausgangsspannung min� V
Stromausgang 12 mA Überspannung
am Motor kann zu kürzeren Impul-
sen führen�
Hubsäule LC3 IC | 21
M
H-Brücke
Dual Hall
- 2 V
IN
���Fortsetzung
