4 Material einlegen
14
4.1.2

Etikettenstreifen in Druckkopf einlegen

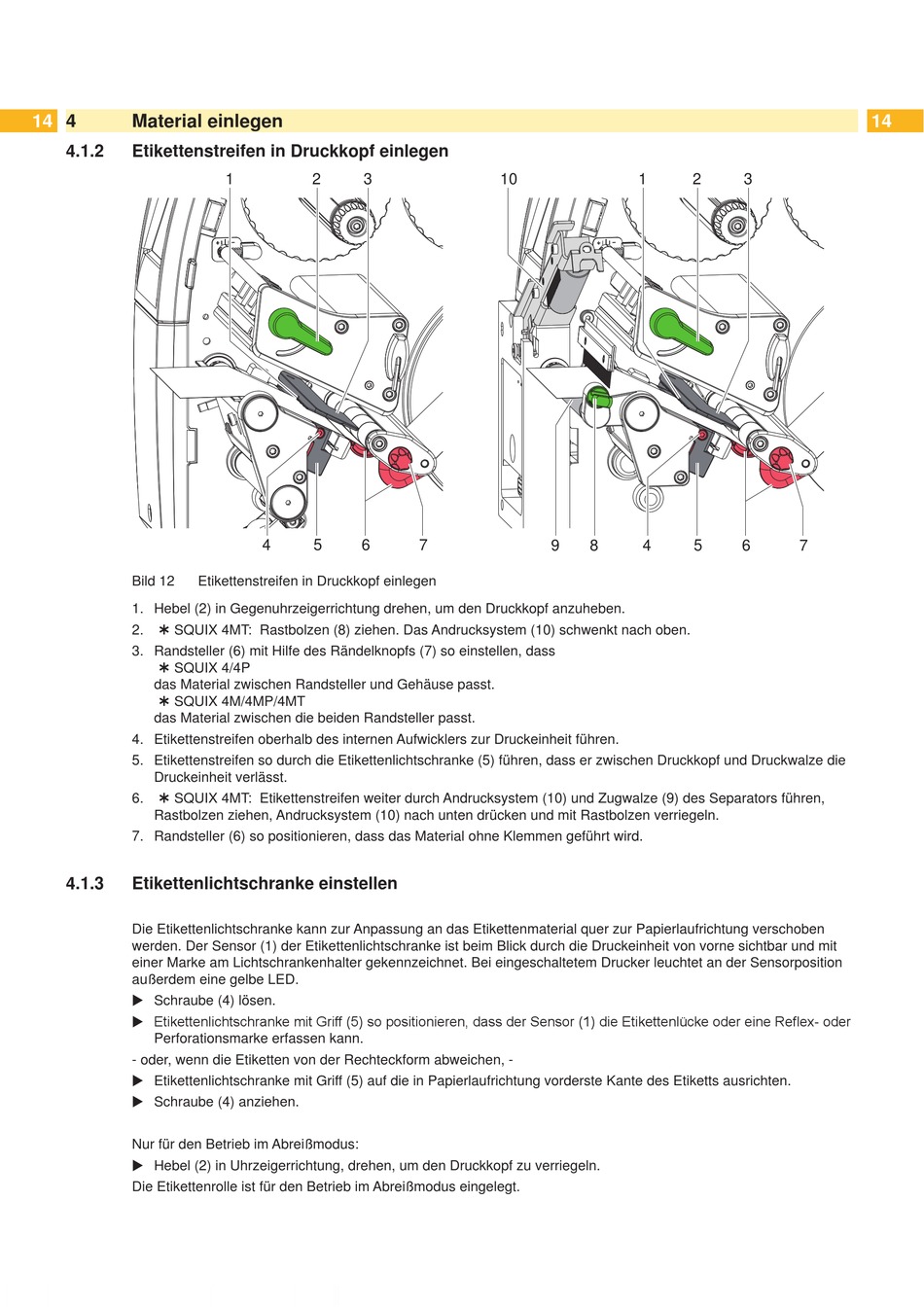

Bild 12 Etikettenstreifen in Druckkopf einlegen
1. Hebel (2) in Gegenuhrzeigerrichtung drehen, um den Druckkopf anzuheben.
2.  SQUIX 4MT: Rastbolzen (8) ziehen. Das Andrucksystem (10) schwenkt nach oben.
3. Randsteller (6) mit Hilfe des Rändelknopfs (7) so einstellen, dass
 SQUIX 4/4P
das Material zwischen Randsteller und Gehäuse passt.
 SQUIX 4M/4MP/4MT
das Material zwischen die beiden Randsteller passt.
4. Etikettenstreifen oberhalb des internen Aufwicklers zur Druckeinheit führen.
5. Etikettenstreifen so durch die Etikettenlichtschranke (5) führen, dass er zwischen Druckkopf und Druckwalze die
Druckeinheit verlässt.
6.  SQUIX 4MT: Etikettenstreifen weiter durch Andrucksystem (10) und Zugwalze (9) des Separators führen,
Rastbolzen ziehen, Andrucksystem (10) nach unten drücken und mit Rastbolzen verriegeln.
7. Randsteller (6) so positionieren, dass das Material ohne Klemmen geführt wird.
4.1.3

Etikettenlichtschranke einstellen

Die Etikettenlichtschranke kann zur Anpassung an das Etikettenmaterial quer zur Papierlaufrichtung verschoben
werden. Der Sensor (1) der Etikettenlichtschranke ist beim Blick durch die Druckeinheit von vorne sichtbar und mit
einer Marke am Lichtschrankenhalter gekennzeichnet. Bei eingeschaltetem Drucker leuchtet an der Sensorposition
außerdem eine gelbe LED.
 Schraube (4) lösen.
 Etikettenlichtschranke mit Griff (5) so positionieren, dass der Sensor (1) die Etikettenlücke oder eine Reflex- oder
Perforationsmarke erfassen kann.
- oder, wenn die Etiketten von der Rechteckform abweichen, -
 Etikettenlichtschranke mit Griff (5) auf die in Papierlaufrichtung vorderste Kante des Etiketts ausrichten.
 Schraube (4) anziehen.
Nur für den Betrieb im Abreißmodus:
 Hebel (2) in Uhrzeigerrichtung, drehen, um den Druckkopf zu verriegeln.
Die Etikettenrolle ist für den Betrieb im Abreißmodus eingelegt.
1 2 3
4 5 6
10
7 9 8
1 2 3
4 5 6 7
14
