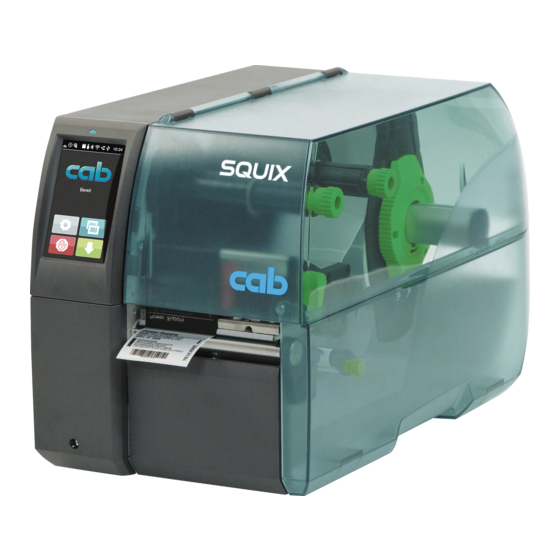

CAB SQUIX Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SQUIX:
- Bedienungsanleitung (36 Seiten) ,
- Serviceanleitung (28 Seiten) ,
- Konfigurationsanleitung (68 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für CAB SQUIX
Inhaltszusammenfassung für CAB SQUIX
- Seite 1 Bedienungsanleitung CC100 Barcodeprüfgerät Made in Germany...
-
Seite 2: Inhaltsverzeichnis
Urheberrecht Umwelt ............... 4 Diese Dokumentation sowie Übersetzungen hiervon sind Technische Daten ............5 Eigentum der cab Produkttechnik GmbH & Co KG. Installation ..............6 Das Reproduzieren, Verarbeiten, Vervielfältigen oder Gerät auspacken ............6 Verbreiten im Ganzen oder in Teilen zu anderen Zwecken als Barcodeprüfgerät an Drucker montieren .... -
Seite 3: Einleitung
Bestimmungsgemäßer Gebrauch • Das Gerät ist ausschließlich als Peripheriegerät für cab-Drucker der SQUIX-Serie zum Prüfen gedruckter Linear- und 2D-Codes bestimmt. Auf jedem Etikett darf sich nur ein Barcode befinden. Eine andersartige oder darüber hinausgehende Benutzung ist nicht bestimmungsgemäß. Für aus missbräuchlicher Verwendung resultierende Schäden haftet der Hersteller/Lieferant nicht;... -
Seite 4: Sicherheitshinweise
Einleitung Sicherheitshinweise • Vor der Montage oder Demontage des Barcodeprüfgerätes vom Netz trennen. • Keine Warnhinweis-Aufkleber entfernen, sonst können Gefahren nicht erkannt werden. • Das Gerät darf nur in einer trockenen Umgebung betrieben und keiner Nässe (Spritzwasser, Nebel, etc.) ausge- setzt werden. -
Seite 5: Technische Daten
Einleitung Technische Daten CC100 Leseabstand 87 - 175 mm Lesewinkel -15° bis +15° Prüfbare Barcodes pro Etikett Prüffunktionen GOODBAD Prüfung auf Lesbarkeit VERIFY Prüfung auf Lesbarkeit und Vergleich mit den gesendeten Daten Tabelle 1 Technische Daten Code Programmierung Codegröße cablabel S3 Jscript Breite Höhe... -
Seite 6: Installation
Installation Gerät auspacken Gerät auf Transportschäden prüfen. Lieferung auf Vollständigkeit prüfen. Lieferumfang: • Barcodeprüfgerät CC100 • Bedienungsanleitung • User's Manual Colibri incl. CD USB-Kabel Konfiguration Scanner • Hinweis! Bewahren Sie die Originalverpackung für spätere Transporte auf. Achtung! Beschädigung des Geräts und der Druckmaterialien durch Feuchtigkeit und Nässe. ... -
Seite 7: Scanner Justieren
Installation Scanner justieren Bild 2 Abstand und Winkel einstellen Zur Anpassung an den zu prüfenden Barcode lässt sich der Scanner verstellen : Einstellung des Abstands zum Etikett zur Anpassung an die Größe und Auflösung des Barcodes • Schraube (4) lösen. ... -
Seite 8: Barcodeprüfung Mit Jscript
Barcodeprüfung mit JScript Befehlsliste +VERIFYn Optionaler Parameter für im Drucker implementierte Barcodes. Mit diesem Parameter wird ein Vergleich des Barcodeinhalts mit den gesendeten Daten veranlasst. «n» Offset für den Lesebeginn zum Anfang des Barcodes in Y-Richtung. +GOODBADn Optionaler Parameter für im Drucker implementierte Barcodes. Mit diesem Parameter wird eine Prüfung der Lesbarkeit des Barcodes ohne Prüfung des Inhalts veranlasst. -
Seite 9: Barcodeprüfung Mit Cablabel S3 Pro
Barcodeprüfung mit cablabel S3 Pro Um das Barcodeprüfgerät mit cablabel S3 Pro zu nutzen : Bild 3 Barcodeprüfung in cablabel S3 Pro Auf Barcode mit rechter Maustaste klicken und "Barcode" auswählen. Bild 4 Barcodeprüfung in cablabel S3 Pro Auf "Verifier" klicken. ... -
Seite 10: Betrieb
Hinweis zur EU-Konformitätserklärung Das Barcodeprüfgerät CC100 entspricht den einschlägigen grundlegenden Sicherheits- und Gesundheits- anforderungen der EU-Richtlinien: • Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit • Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten EU-Konformitätserklärung https://www.cab.de/media/pushfile.cfm?file=2900 ...
