4 Material einlegen
4.1.6 Aufwickeln des Trägermaterials im Spendemodus
1
2
3

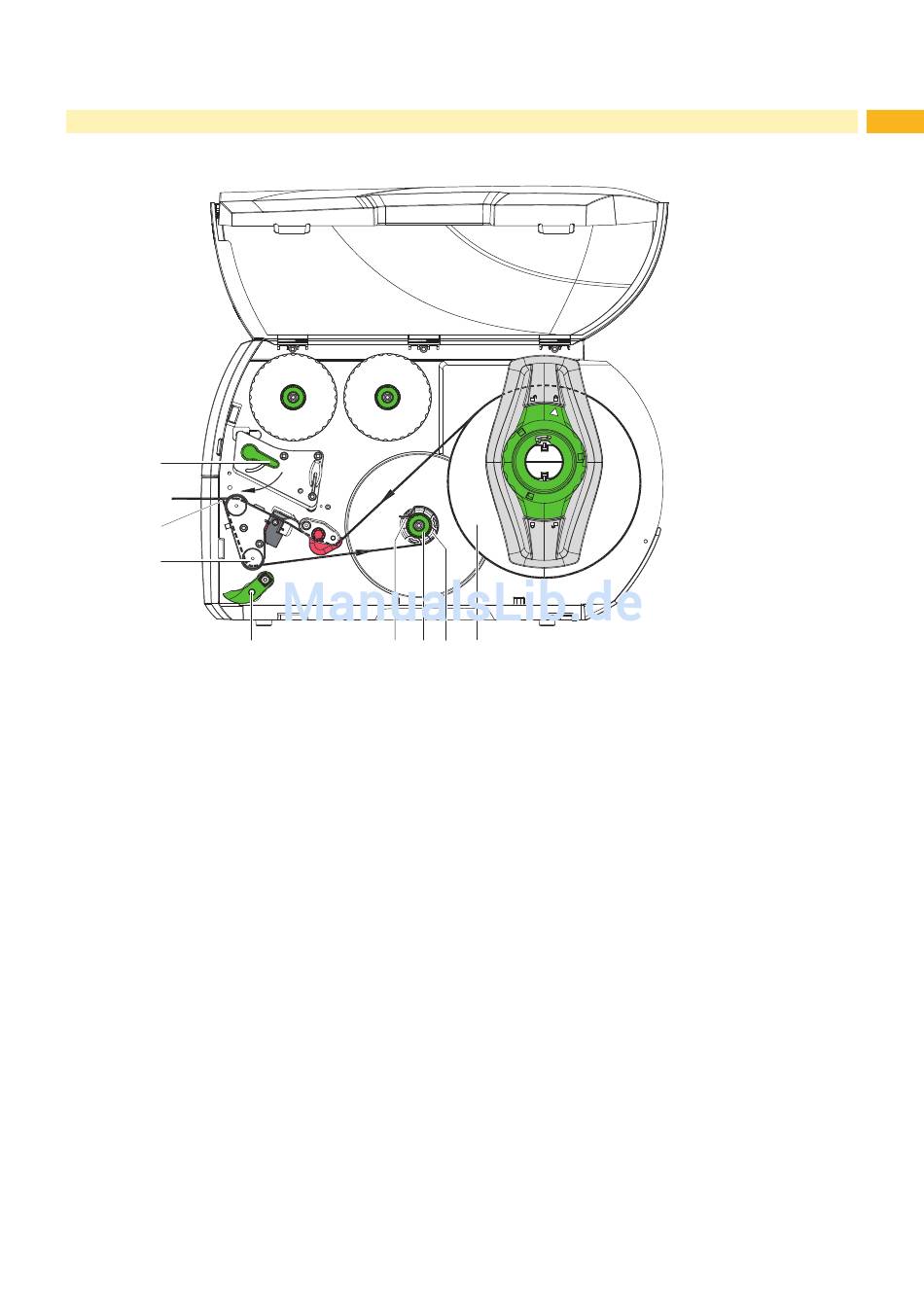

Bild 15 Führung des Materials im Spendemodus
Im Spendemodus werden die Etiketten nach dem Bedrucken entnommen, und nur das Trägermaterial wird intern
aufgewickelt.
1. Andrucksystem (4) von Umlenkwalze (3) abschwenken.
2. Etiketten auf den ersten 100 mm des Etikettenstreifens vom Trägermaterial entfernen.
3. Streifen um die Spendekante (2) und die Umlenkwalze (3) zum Aufwickler (7) führen.
4. Aufwickler (7) festhalten und Drehknopf (6) bis zum Anschlag im Uhrzeigersinn drehen.
5. Trägermaterial unter eine Klammer (5) des Aufwicklers (7) schieben und Außenkante des Streifens zur Vorrats-
rolle (8) ausrichten.
6. Drehknopf (6) bis zum Anschlag gegen den Uhrzeigersinn drehen.
Der Aufwickler wird gespreizt und der Streifen dadurch festgeklemmt.
7. Aufwickler (7) gegen den Uhrzeigersinn drehen, um das Material zu straffen.
8. Andrucksystem (4) mittig zum Etikettenstreifen positionieren.
9. Andrucksystem (4) an Umlenkwalze (3) anschwenken.
10. Hebel (1) in Uhrzeigerrichtung drehen, um den Druckkopf zu verriegeln.
Die Etikettenrolle ist für den Betrieb im Spendemodus eingelegt.
