4 Material einlegen
20
4.4 Umlenkblech, Spende- oder Abreißkante ab- und anbauen
Um den Drucker für einen anderen Betriebsmodus umzurüsten, muss ggf. ein Umlenkblech (2a), eine Spendekante
(2b) oder Abreißkante (2c) montiert werden.

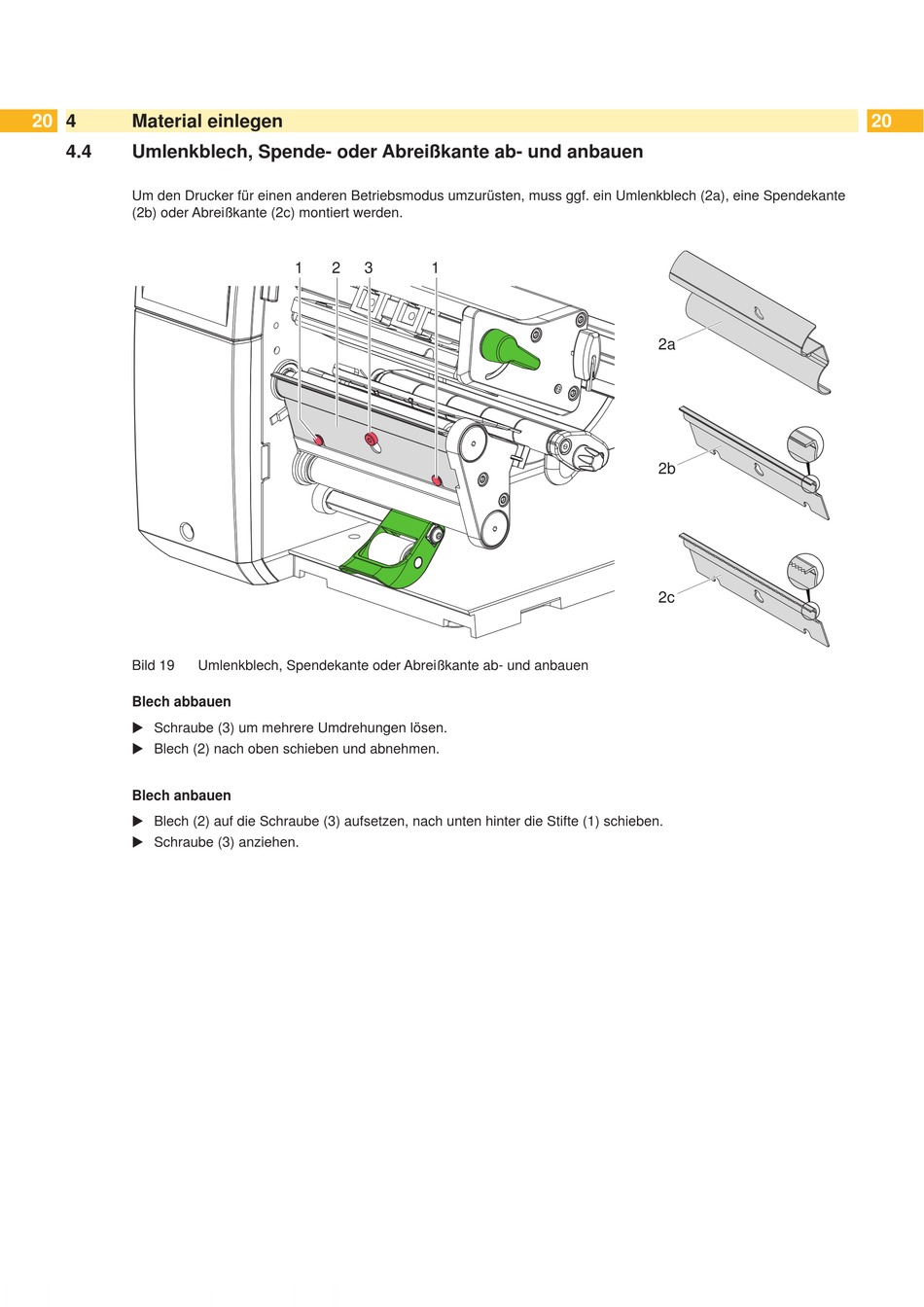

Bild 19 Umlenkblech, Spendekante oder Abreißkante ab- und anbauen
Blech abbauen
 Schraube (3) um mehrere Umdrehungen lösen.
 Blech (2) nach oben schieben und abnehmen.
Blech anbauen
 Blech (2) auf die Schraube (3) aufsetzen, nach unten hinter die Stifte (1) schieben.
 Schraube (3) anziehen.
1 2 3 1
2a
2b
2c
20
