A2+/A4+/A6+/A8+
Material einlegen
6.1.2

Etikettenrolle auf Rollenhalter positionieren

10
9
8

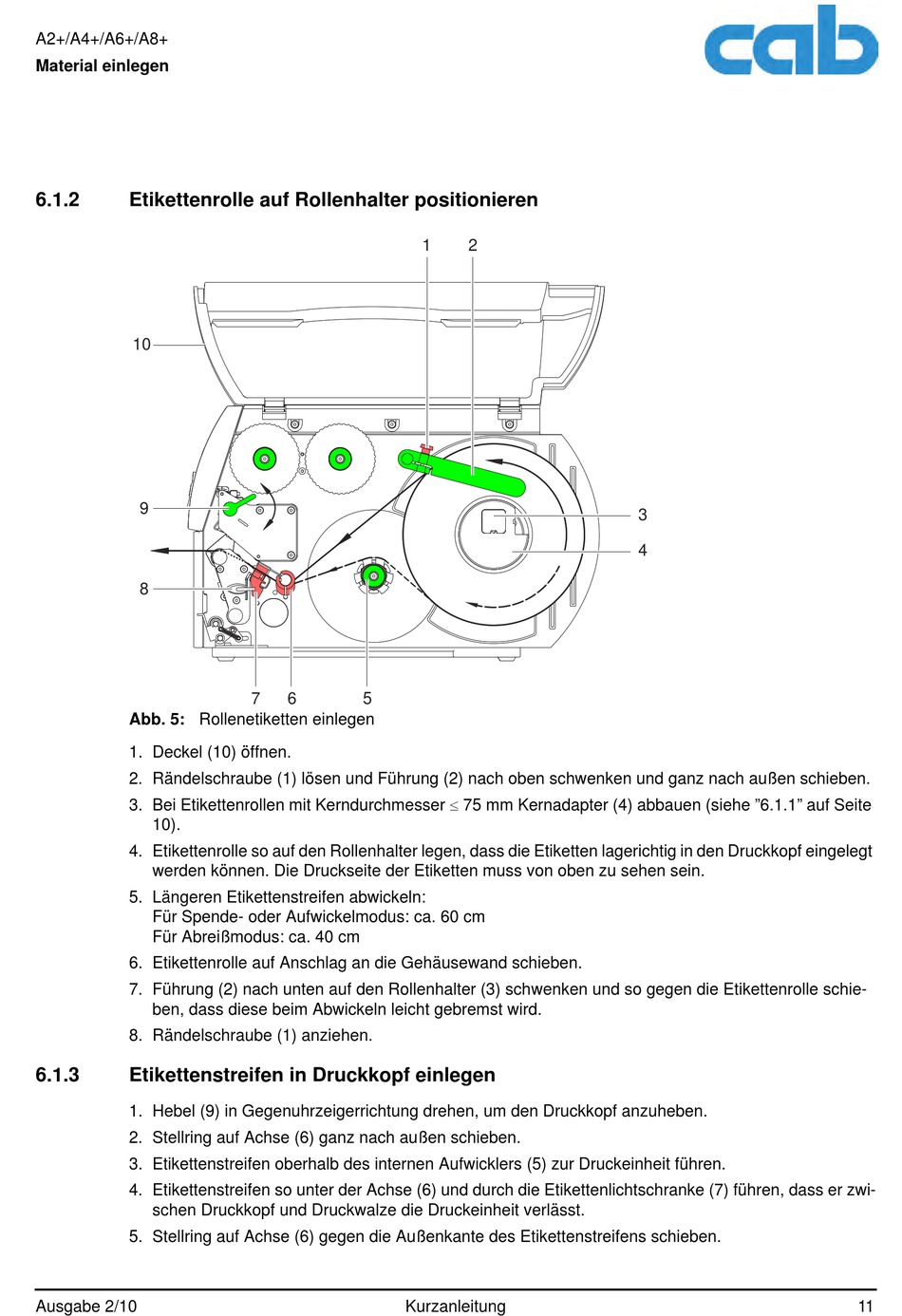

Abb. 5: Rollenetiketten einlegen
1. Deckel (10) öffnen.
2. Rändelschraube (1) lösen und Führung (2) nach oben schwenken und ganz nach außen schieben.
3. Bei Etikettenrollen mit Kerndurchmesser  75 mm Kernadapter (4) abbauen (siehe "6.1.1" auf Seite
10).
4. Etikettenrolle so auf den Rollenhalter legen, dass die Etiketten lagerichtig in den Druckkopf eingelegt
werden können. Die Druckseite der Etiketten muss von oben zu sehen sein.
5. Längeren Etikettenstreifen abwickeln:
Für Spende- oder Aufwickelmodus: ca. 60 cm
Für Abreißmodus: ca. 40 cm
6. Etikettenrolle auf Anschlag an die Gehäusewand schieben.
7. Führung (2) nach unten auf den Rollenhalter (3) schwenken und so gegen die Etikettenrolle schie-
ben, dass diese beim Abwickeln leicht gebremst wird.
8. Rändelschraube (1) anziehen.
6.1.3

Etikettenstreifen in Druckkopf einlegen

1. Hebel (9) in Gegenuhrzeigerrichtung drehen, um den Druckkopf anzuheben.
2. Stellring auf Achse (6) ganz nach außen schieben.
3. Etikettenstreifen oberhalb des internen Aufwicklers (5) zur Druckeinheit führen.
4. Etikettenstreifen so unter der Achse (6) und durch die Etikettenlichtschranke (7) führen, dass er zwi-
schen Druckkopf und Druckwalze die Druckeinheit verlässt.
5. Stellring auf Achse (6) gegen die Außenkante des Etikettenstreifens schieben.
Ausgabe 2/10
7 6 5
Kurzanleitung
1 2
3
4
11
