Material einlegen
4.1.2
Etiketten in Druckmechanik einlegen
1
7

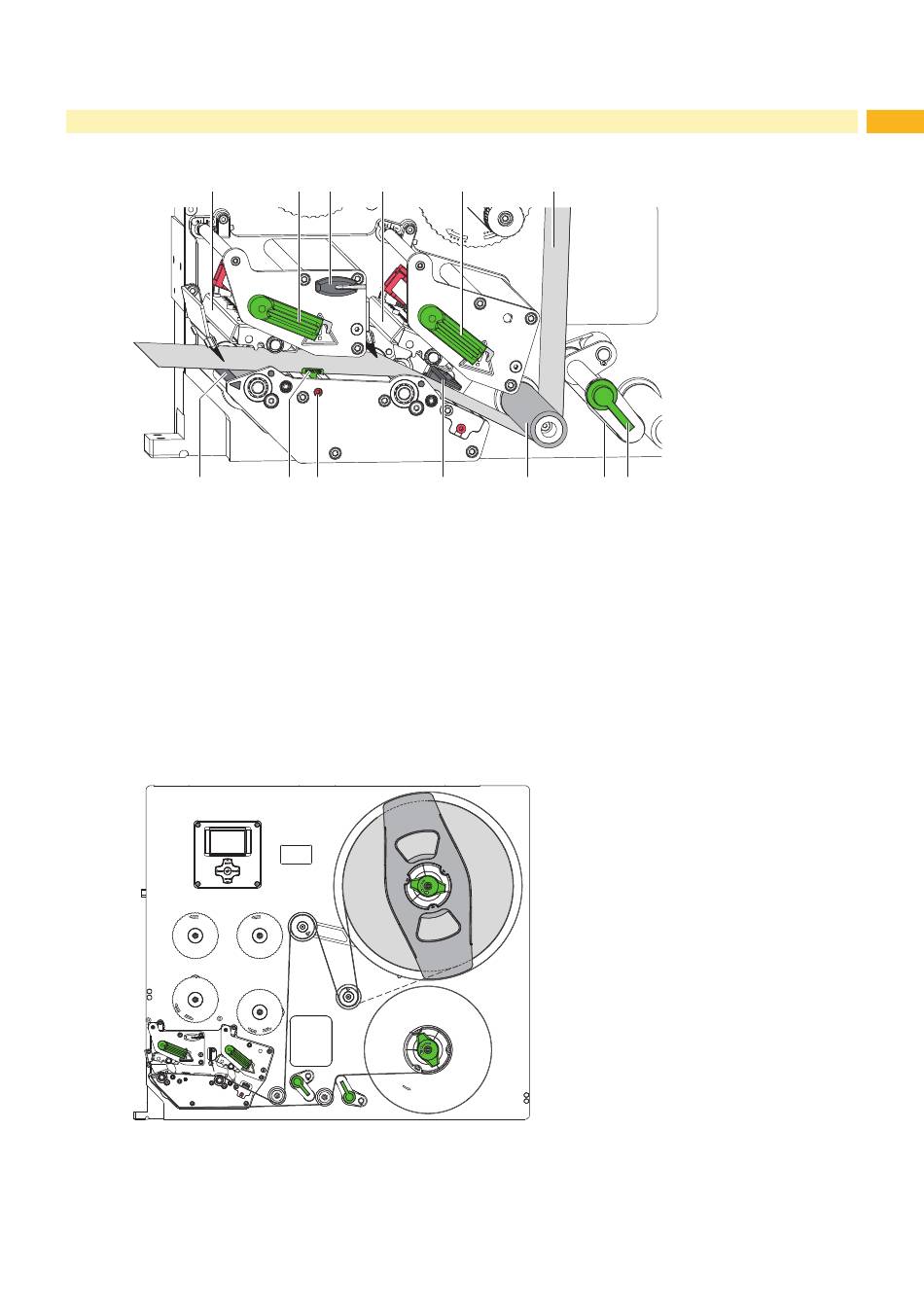

Bild 7
Etiketten in Druckmechanik einlegen
1. Hebel (2,5) gegen den Uhrzeigersinn drehen, um die Druckköpfe (1,4) anzuheben.
2. Hebel (13) gegen den Uhrzeigersinn drehen, um die Andruckwalze (12) von der Rückzugwalze (11)
abzuschwenken.
3. Führung (8) durch Drehen der Spindel (9) mit dem Schlüssel (3) ganz nach außen stellen.
4. Etikettenstreifen von ca. 100 cm abwickeln.
5. Etikettenstreifen (6) gemäß Bild 8 zur Druckeinheit führen. Die gestrichelte Linie gilt für innengewickelte Etiketten.
6. Etikettenstreifen durch die Etikettenlichtschranke (10) bis zur Spendekante (7) einlegen und bis zum Anschlag an
der Montagewand schieben. Die Druckseite der Etiketten muss von oben zu sehen sein.
7. Führung (8) durch Drehen der Spindel (9) gegen die Außenkante des Etikettenstreifens schieben.
8. Etiketten so weit über die Spendekante (7) hinausschieben, dass der Streifen über das Zugsystem bis zum
internen Aufwickler reicht. Etiketten vom über die Spendekante hinaus ragenden Trägermaterial entfernen.
Bild 8
Etikettenlauf
2
3
4
5
8
9
10
6
11
12
13
