4 Material einlegen
4.5

Transferfolie einlegen

i
Hinweis!
Beim direkten Thermodruck keine Transferfolie einlegen und ggf. schon eingelegte Transferfolie entfernen.
SQUIX 4/4P

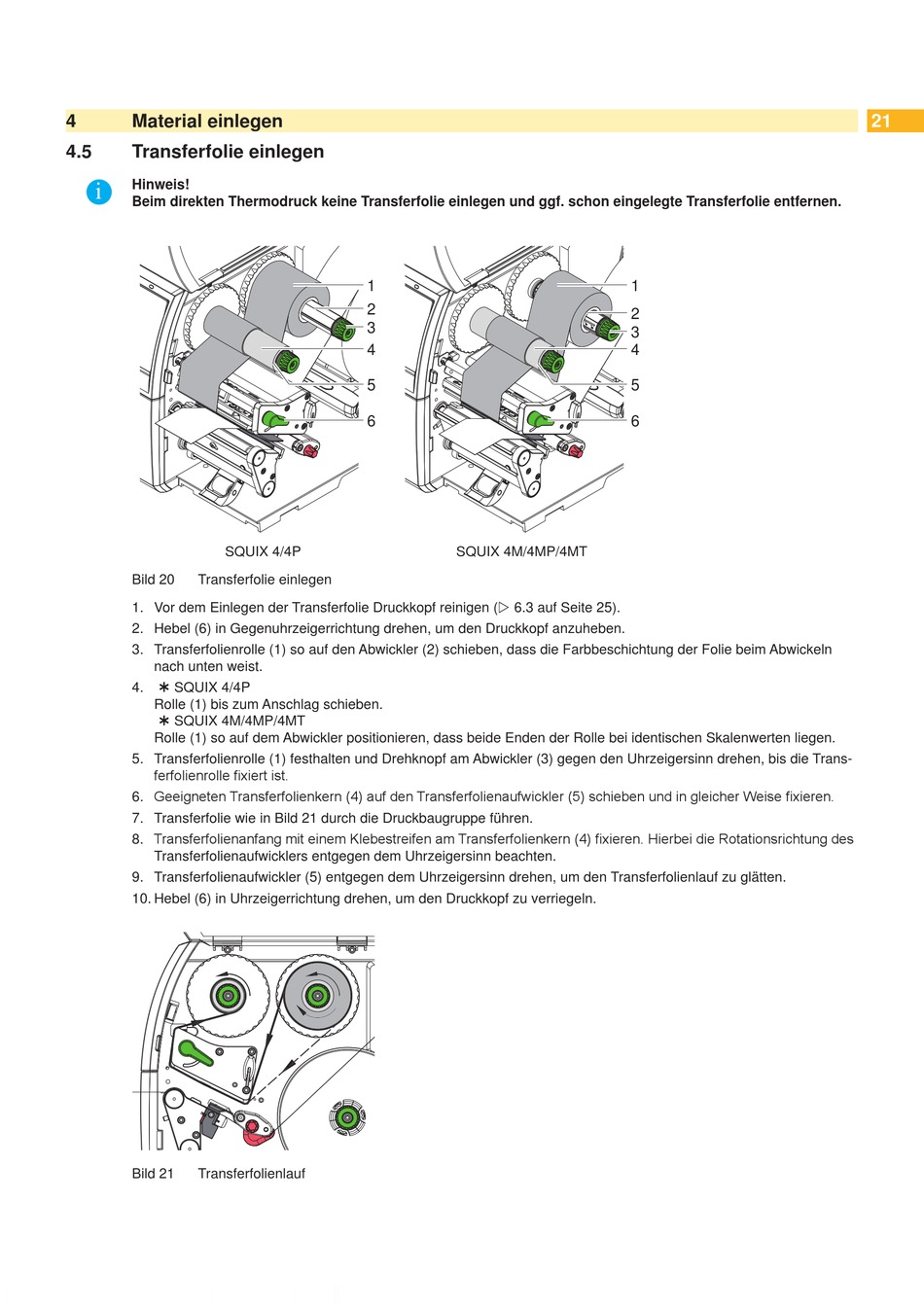

Bild 20 Transferfolie einlegen
1. Vor dem Einlegen der Transferfolie Druckkopf reinigen ( 6.3 auf Seite 25).
2. Hebel (6) in Gegenuhrzeigerrichtung drehen, um den Druckkopf anzuheben.
3. Transferfolienrolle (1) so auf den Abwickler (2) schieben, dass die Farbbeschichtung der Folie beim Abwickeln
nach unten weist.
4.  SQUIX 4/4P
Rolle (1) bis zum Anschlag schieben.
 SQUIX 4M/4MP/4MT
Rolle (1) so auf dem Abwickler positionieren, dass beide Enden der Rolle bei identischen Skalenwerten liegen.
5. Transferfolienrolle (1) festhalten und Drehknopf am Abwickler (3) gegen den Uhrzeigersinn drehen, bis die Trans-
ferfolienrolle fixiert ist.
6. Geeigneten Transferfolienkern (4) auf den Transferfolienaufwickler (5) schieben und in gleicher Weise fixieren.
7. Transferfolie wie in Bild 21 durch die Druckbaugruppe führen.
8. Transferfolienanfang mit einem Klebestreifen am Transferfolienkern (4) fixieren. Hierbei die Rotationsrichtung des
Transferfolienaufwicklers entgegen dem Uhrzeigersinn beachten.
9. Transferfolienaufwickler (5) entgegen dem Uhrzeigersinn drehen, um den Transferfolienlauf zu glätten.
10. Hebel (6) in Uhrzeigerrichtung drehen, um den Druckkopf zu verriegeln.
Bild 21 Transferfolienlauf
1
2
3
4
5
6
SQUIX 4M/4MP/4MT
1
2
3
4
5
6
21
