4

Material einlegen

i
Hinweis!
Für Einstellungen und einfache Montagen den mitgelieferten Sechskantschlüssel verwenden, der sich im
oberen Teil der Druckbaugruppe
erforderlich.
4.1

Rollenmaterial einlegen

4.1.1

Materialrolle auf Rollenhalter positionieren

10
9
8
7
6

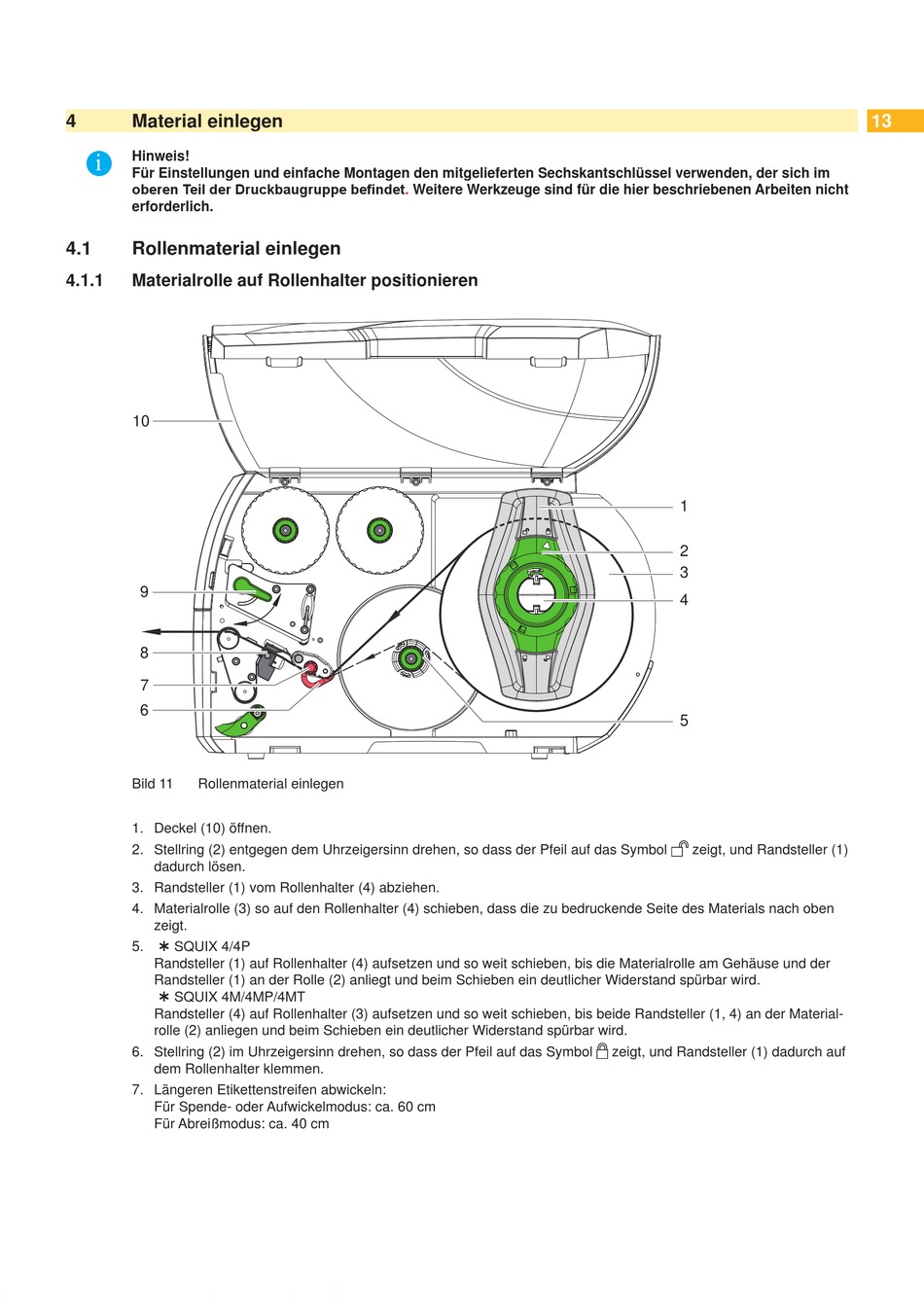

Bild 11 Rollenmaterial einlegen
1. Deckel (10) öffnen.
2. Stellring (2) entgegen dem Uhrzeigersinn drehen, so dass der Pfeil auf das Symbol
dadurch lösen.
3. Randsteller (1) vom Rollenhalter (4) abziehen.
4. Materialrolle (3) so auf den Rollenhalter (4) schieben, dass die zu bedruckende Seite des Materials nach oben
zeigt.
5.  SQUIX 4/4P
Randsteller (1) auf Rollenhalter (4) aufsetzen und so weit schieben, bis die Materialrolle am Gehäuse und der
Randsteller (1) an der Rolle (2) anliegt und beim Schieben ein deutlicher Widerstand spürbar wird.
 SQUIX 4M/4MP/4MT
Randsteller (4) auf Rollenhalter (3) aufsetzen und so weit schieben, bis beide Randsteller (1, 4) an der Material-
rolle (2) anliegen und beim Schieben ein deutlicher Widerstand spürbar wird.
6. Stellring (2) im Uhrzeigersinn drehen, so dass der Pfeil auf das Symbol
dem Rollenhalter klemmen.
7. Längeren Etikettenstreifen abwickeln:
Für Spende- oder Aufwickelmodus: ca. 60 cm
Für Abreißmodus: ca. 40 cm
befindet.
Weitere Werkzeuge sind für die hier beschriebenen Arbeiten nicht
1
2
3
4
5
zeigt, und Randsteller (1)
zeigt, und Randsteller (1) dadurch auf
