4 Material einlegen
4.2

Rollenetiketten einlegen

4.2.1

Etikettenrolle auf Rollenhalter positionieren

9
8
7
6

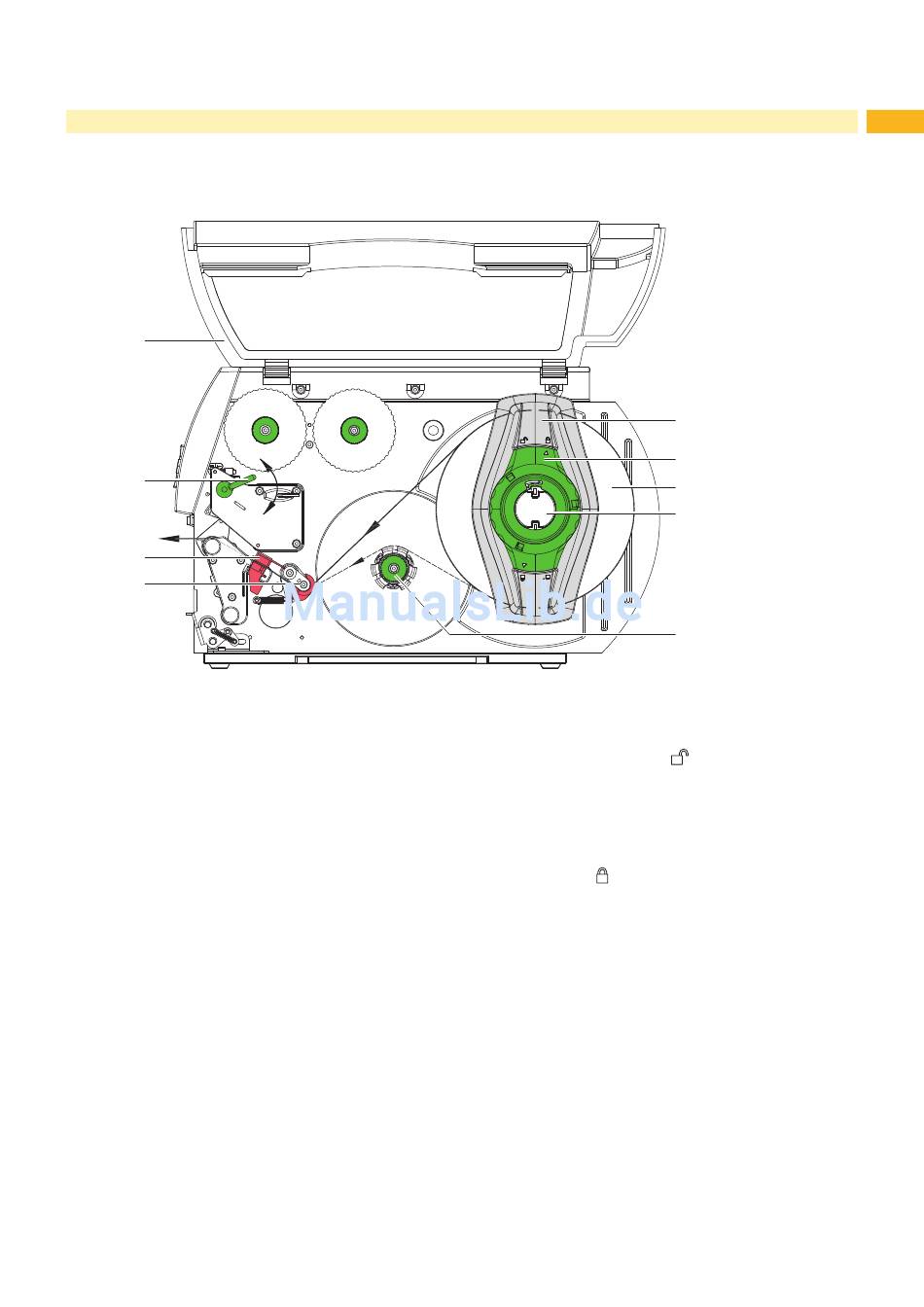

Bild 7 Rollenetiketten einlegen
1. Deckel (9) öffnen.
2. Stellring (2) entgegen dem Uhrzeigersinn drehen, so dass der Pfeil auf das Symbol
dadurch lösen.
3. Randsteller (1) vom Rollenhalter (4) abziehen.
4. Materialrolle (3) so auf den Rollenhalter (4) schieben, dass die zu bedruckende Seite des Materials nach oben
zeigt.
5. Randsteller (1) auf Rollenhalter (4) aufsetzen und bis zum Anschlag an die Materialrolle (3) schieben.
6. Stellring (2) im Uhrzeigersinn drehen, so dass der Pfeil auf das Symbol
dem Rollenhalter klemmen.
7. Längeren Etikettenstreifen abwickeln:
Für Spende- oder Aufwickelmodus: ca. 60 cm
Für Abreißmodus: ca. 40 cm
4.2.2

Etikettenstreifen in Druckkopf einlegen

1. Hebel (8) in Gegenuhrzeigerrichtung drehen, um den Druckkopf anzuheben.
2. Stellring auf Achse (6) ganz nach außen schieben.
3. Etikettenstreifen oberhalb des internen Aufwicklers (5) zur Druckeinheit führen.
4. Etikettenstreifen so unter der Achse (6) und durch die Etikettenlichtschranke (7) führen, dass er zwischen
Druckkopf und Druckwalze die Druckeinheit verlässt.
5. Stellring auf Achse (6) gegen die Außenkante des Etikettenstreifens schieben.
1
2
3
4
5
zeigt, und Randsteller (1)
zeigt, und Randsteller (1) dadurch auf
