4 Material einlegen
18
4.2

Leporello-Etiketten einlegen

6

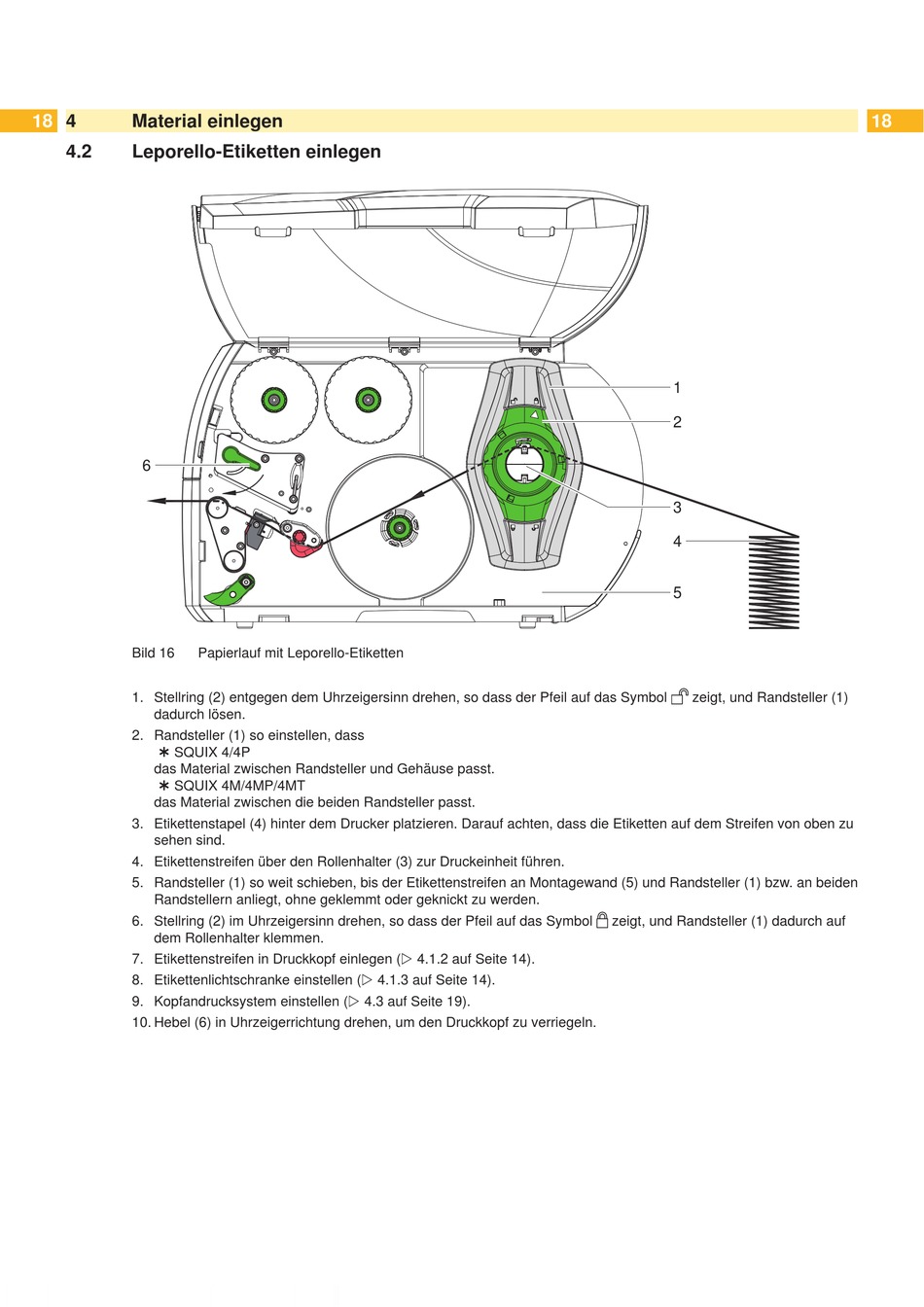

Bild 16 Papierlauf mit Leporello-Etiketten
1. Stellring (2) entgegen dem Uhrzeigersinn drehen, so dass der Pfeil auf das Symbol
dadurch lösen.
2. Randsteller (1) so einstellen, dass
 SQUIX 4/4P
das Material zwischen Randsteller und Gehäuse passt.
 SQUIX 4M/4MP/4MT
das Material zwischen die beiden Randsteller passt.
3. Etikettenstapel (4) hinter dem Drucker platzieren. Darauf achten, dass die Etiketten auf dem Streifen von oben zu
sehen sind.
4. Etikettenstreifen über den Rollenhalter (3) zur Druckeinheit führen.
5. Randsteller (1) so weit schieben, bis der Etikettenstreifen an Montagewand (5) und Randsteller (1) bzw. an beiden
Randstellern anliegt, ohne geklemmt oder geknickt zu werden.
6. Stellring (2) im Uhrzeigersinn drehen, so dass der Pfeil auf das Symbol
dem Rollenhalter klemmen.
7. Etikettenstreifen in Druckkopf einlegen ( 4.1.2 auf Seite 14).
8. Etikettenlichtschranke einstellen ( 4.1.3 auf Seite 14).
9. Kopfandrucksystem einstellen ( 4.3 auf Seite 19).
10. Hebel (6) in Uhrzeigerrichtung drehen, um den Druckkopf zu verriegeln.
1
2
3
4
5
zeigt, und Randsteller (1)
zeigt, und Randsteller (1) dadurch auf
